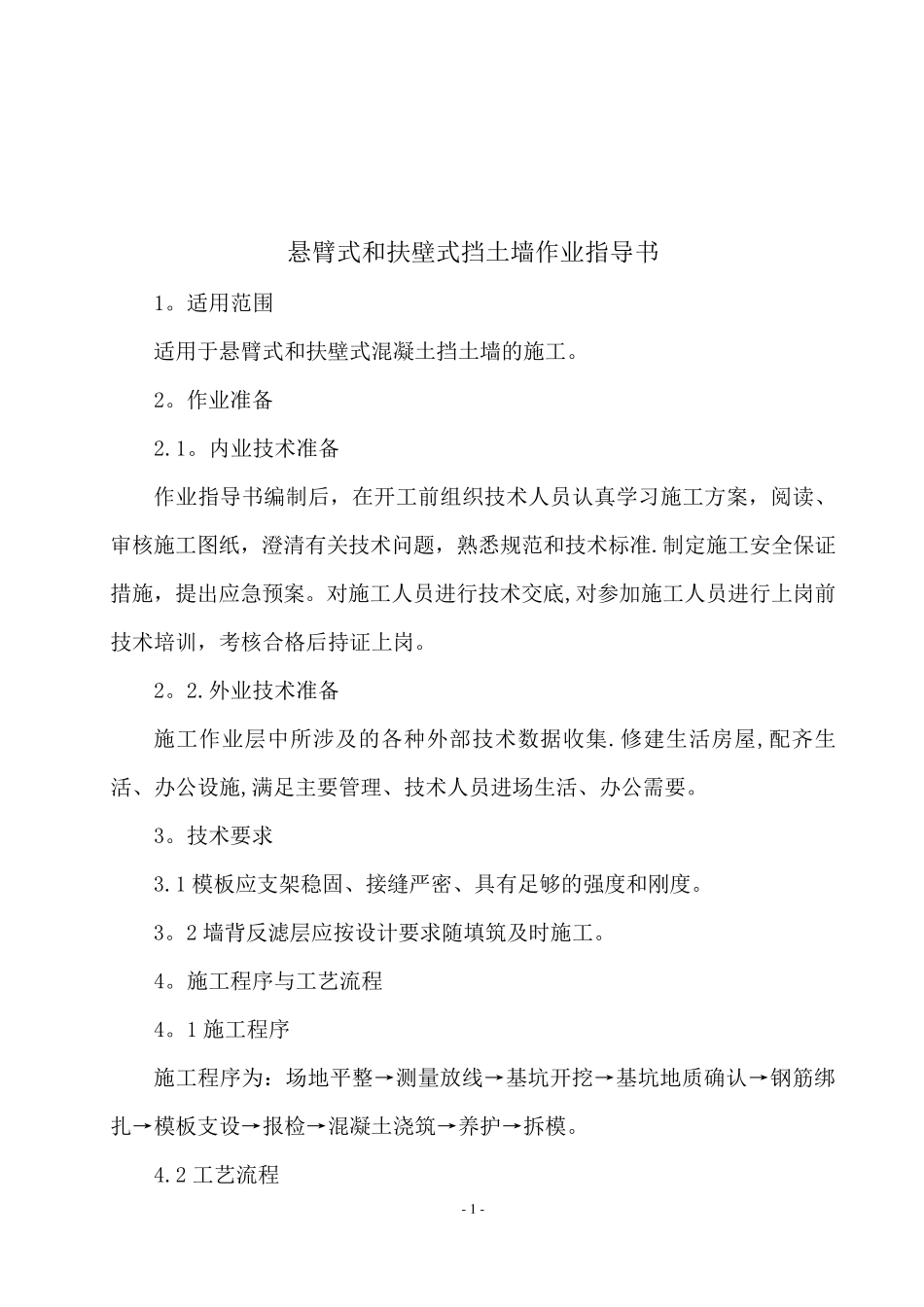

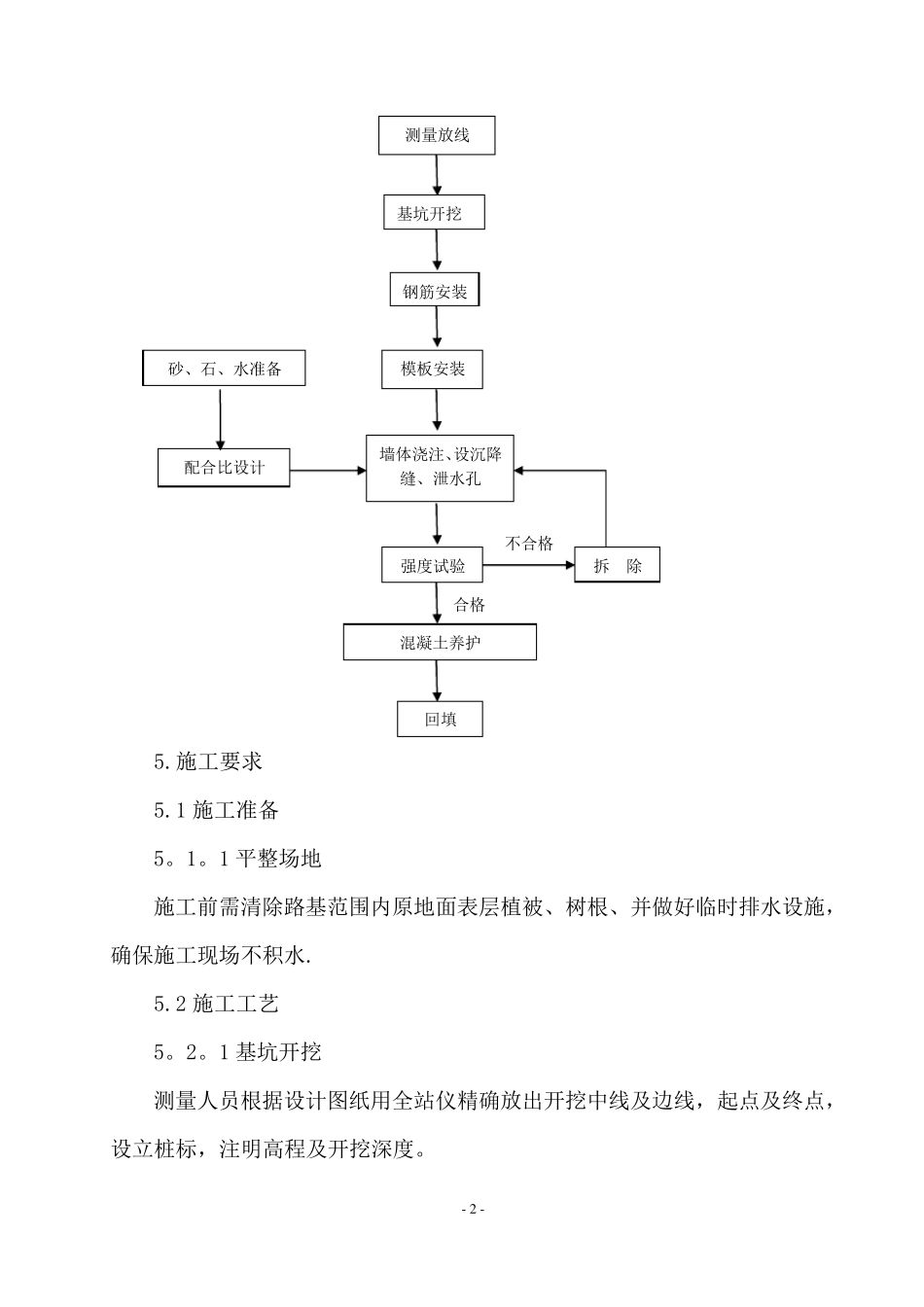

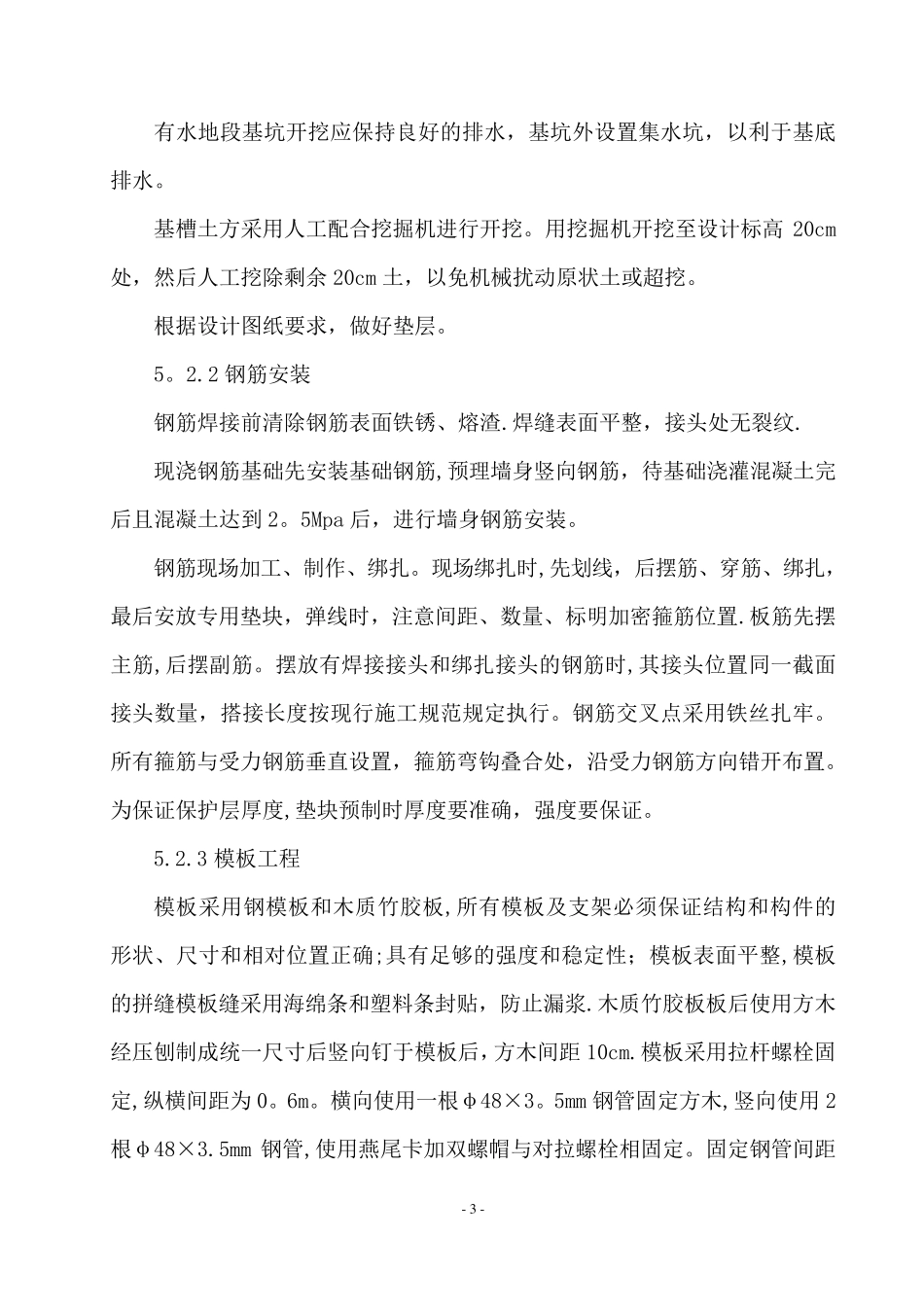

- 1 - 悬臂式和扶壁式挡土墙作业指导书 1。适用范围 适用于悬臂式和扶壁式混凝土挡土墙的施工。 2。作业准备 2.1。内业技术准备 作业指导书编制后,在开工前组织技术人员认真学习施工方案,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准.制定施工安全保证措施,提出应急预案。对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。 2。2.外业技术准备 施工作业层中所涉及的各种外部技术数据收集.修建生活房屋,配齐生活、办公设施,满足主要管理、技术人员进场生活、办公需要。 3。技术要求 3.1 模板应支架稳固、接缝严密、具有足够的强度和刚度。 3。2 墙背反滤层应按设计要求随填筑及时施工。 4。施工程序与工艺流程 4。1 施工程序 施工程序为:场地平整→测量放线→基坑开挖→基坑地质确认→钢筋绑扎→模板支设→报检→混凝土浇筑→养护→拆模。 4.2 工艺流程 - 2 - 5.施工要求 5.1 施工准备 5。1。1 平整场地 施工前需清除路基范围内原地面表层植被、树根、并做好临时排水设施,确保施工现场不积水. 5.2 施工工艺 5。2。1 基坑开挖 测量人员根据设计图纸用全站仪精确放出开挖中线及边线,起点及终点,设立桩标,注明高程及开挖深度。 测量放线 基坑开挖 钢筋安装 模板安装 墙体浇注、设沉降缝、泄水孔 配合比设计 砂、石、水准备 强度试验 拆 除 回填 混凝土养护 不合格 合格 - 3 - 有水地段基坑开挖应保持良好的排水,基坑外设置集水坑,以利于基底排水。 基槽土方采用人工配合挖掘机进行开挖。用挖掘机开挖至设计标高20cm处,然后人工挖除剩余20cm 土,以免机械扰动原状土或超挖。 根据设计图纸要求,做好垫层。 5。2.2 钢筋安装 钢筋焊接前清除钢筋表面铁锈、熔渣.焊缝表面平整,接头处无裂纹. 现浇钢筋基础先安装基础钢筋,预理墙身竖向钢筋,待基础浇灌混凝土完后且混凝土达到2。5Mpa 后,进行墙身钢筋安装。 钢筋现场加工、制作、绑扎。现场绑扎时,先划线,后摆筋、穿筋、绑扎,最后安放专用垫块,弹线时,注意间距、数量、标明加密箍筋位置.板筋先摆主筋,后摆副筋。摆放有焊接接头和绑扎接头的钢筋时,其接头位置同一截面接头数量,搭接长度按现行施工规范规定执行。钢筋交叉点采用铁丝扎牢。所有箍筋与受力钢筋垂直设置,箍筋弯钩叠合处,沿受力钢筋方向错开布置。为保证保护层厚度,垫块预制时厚度要准确,强度要保证。 5.2.3 模...
