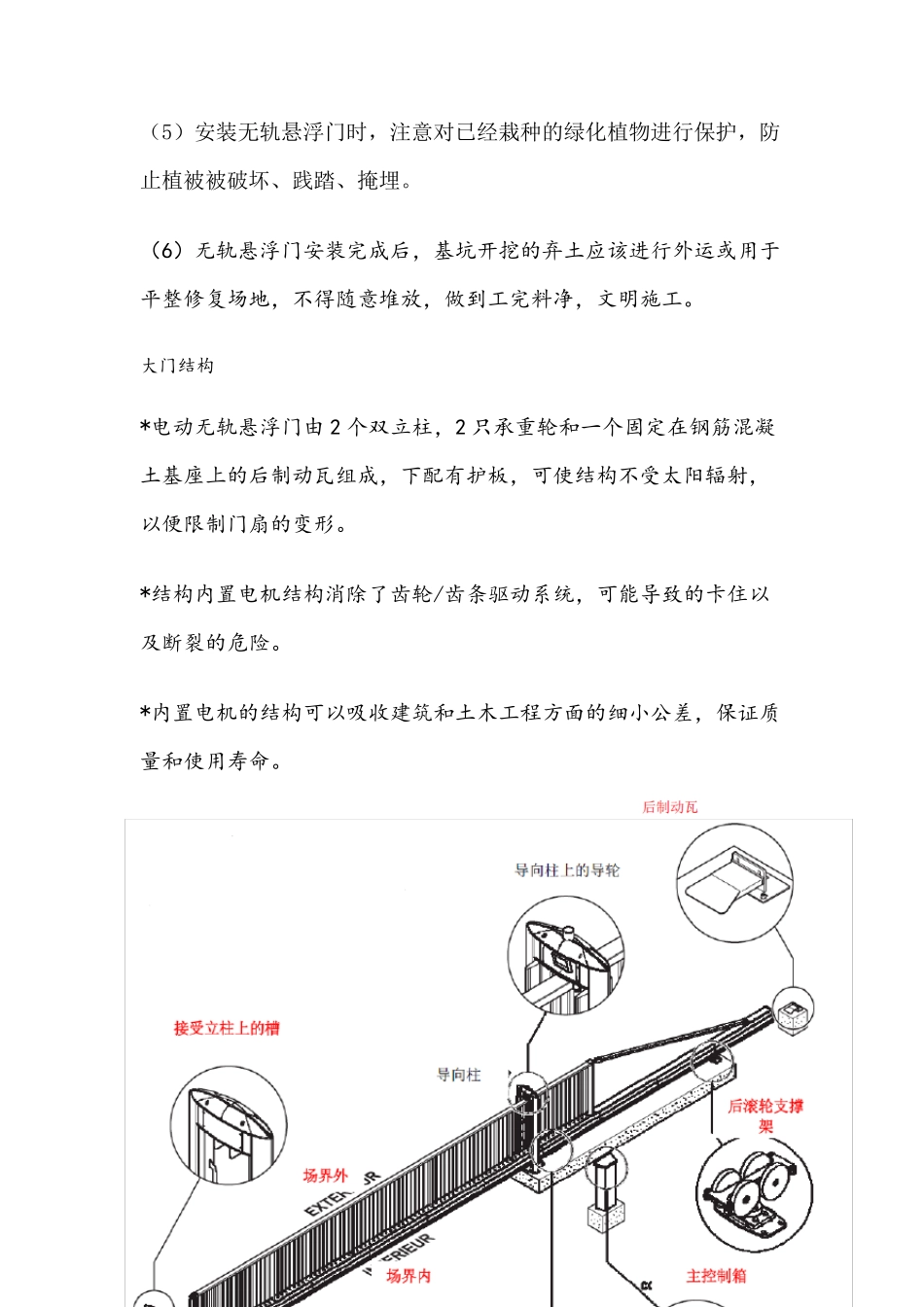

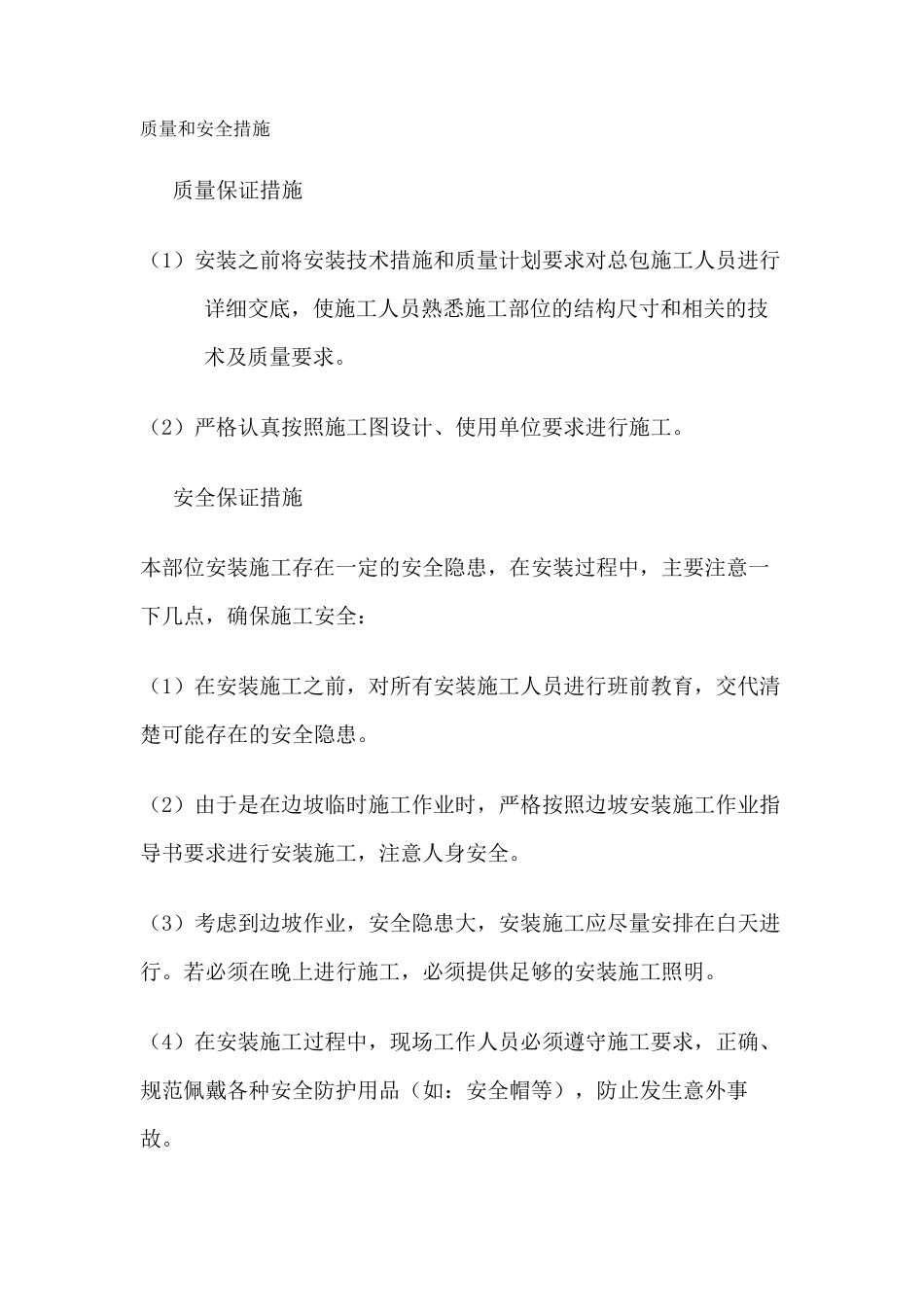

悬臂无轨大 门施工方案( 总1 0页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本 页 仅 作 为文 档 封 面 ， 使 用 请 直 接 删 除 质量和安全措施 质量保证措施 （1）安装之前将安装技术措施和质量计划要求对总包施工人员进行详细交底，使施工人员熟悉施工部位的结构尺寸和相关的技术及质量要求。 （2）严格认真按照施工图设计、使用单位要求进行施工。 安全保证措施 本部位安装施工存在一定的安全隐患，在安装过程中，主要注意一下几点，确保施工安全： （1）在安装施工之前，对所有安装施工人员进行班前教育，交代清楚可能存在的安全隐患。 （2）由于是在边坡临时施工作业时，严格按照边坡安装施工作业指导书要求进行安装施工，注意人身安全。 （3）考虑到边坡作业，安全隐患大，安装施工应尽量安排在白天进行。若必须在晚上进行施工，必须提供足够的安装施工照明。 （4）在安装施工过程中，现场工作人员必须遵守施工要求，正确、规范佩戴各种安全防护用品（如：安全帽等），防止发生意外事故。 （5）安装无轨悬浮门时，注意对已经栽种的绿化植物进行保护，防止植被被破坏、践踏、掩埋。 （6）无轨悬浮门安装完成后，基坑开挖的弃土应该进行外运或用于平整修复场地，不得随意堆放，做到工完料净，文明施工。 大门结构 *电动无轨悬浮门由2 个双立柱，2 只承重轮和一个固定在钢筋混凝土基座上的后制动瓦组成，下配有护板，可使结构不受太阳辐射，以便限制门扇的变形。 *结构内置电机结构消除了齿轮/齿条驱动系统，可能导致的卡住以及断裂的危险。 *内置电机的结构可以吸收建筑和土木工程方面的细小公差，保证质量和使用寿命。 电机结构 特性 工作强度 300 循环/天 普通电源 单向230V 电机型号 可逆电机 有效功率 370W 消耗功率 560W 额定消耗电流 2,02A 性能 工作温度 -30℃~~+50℃ 保护等级 IP55 位移速度 9 到13 米/分钟 安全故障或断电时的运行 电动转手动运行 配件 为符合欧洲标准NF EN 13241-1，电动大门配有下列配件： 安全配件： 安全 数量 红外探测器 2 个红外 接触探测器 - 立柱上4 个感应边 - 门扇上1 个感应边 信号配件： *提前几秒钟通知，指示门扇运动的闪灯； *区域照明，保证运动区域内有足够的照明； *地面标记，划定门扇的运动区域（通道+推进） 这些配件负责大门周围行走人员的安全，同时符合现行法规（NF EN 13241-1） 搬运、吊装...
