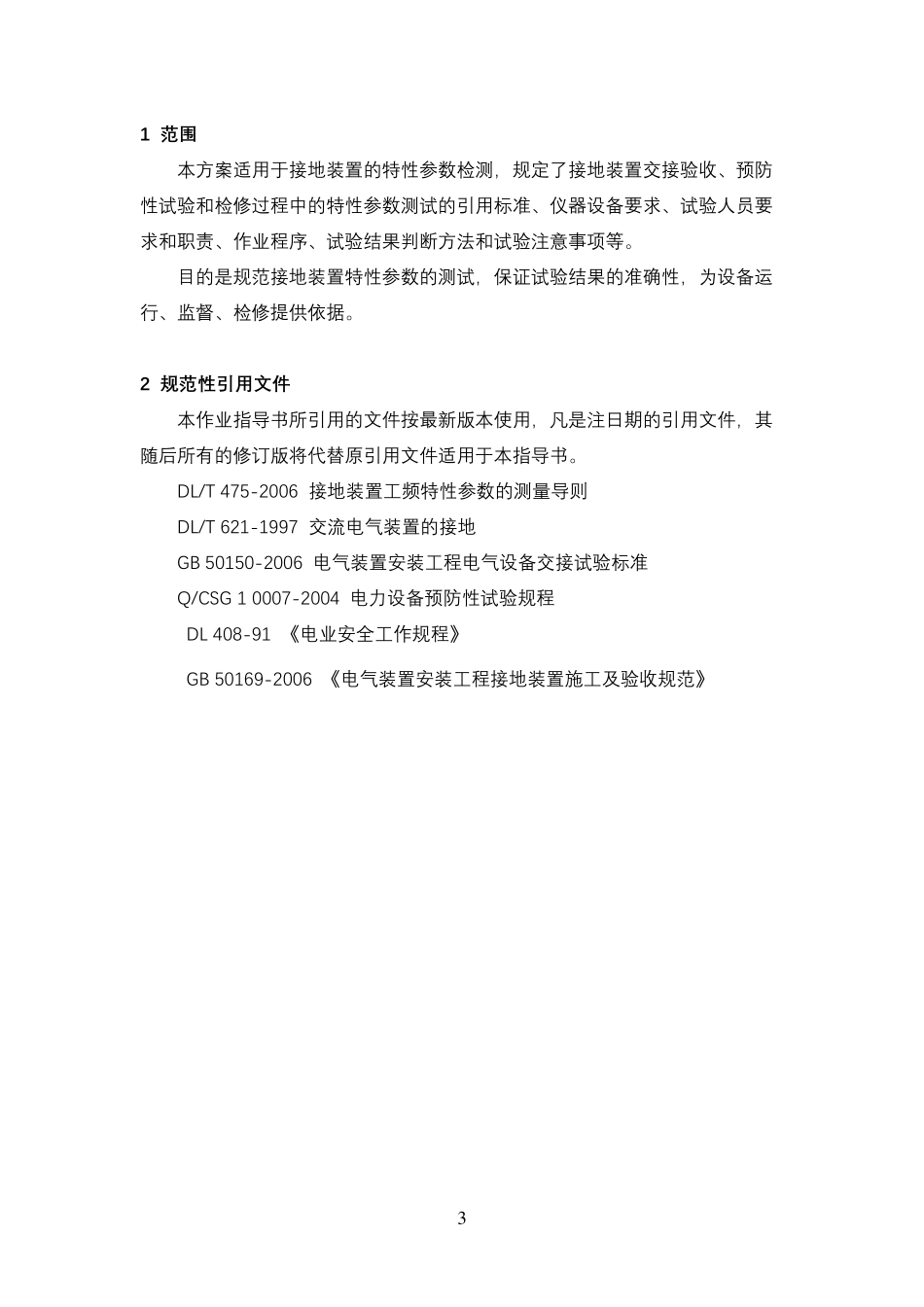

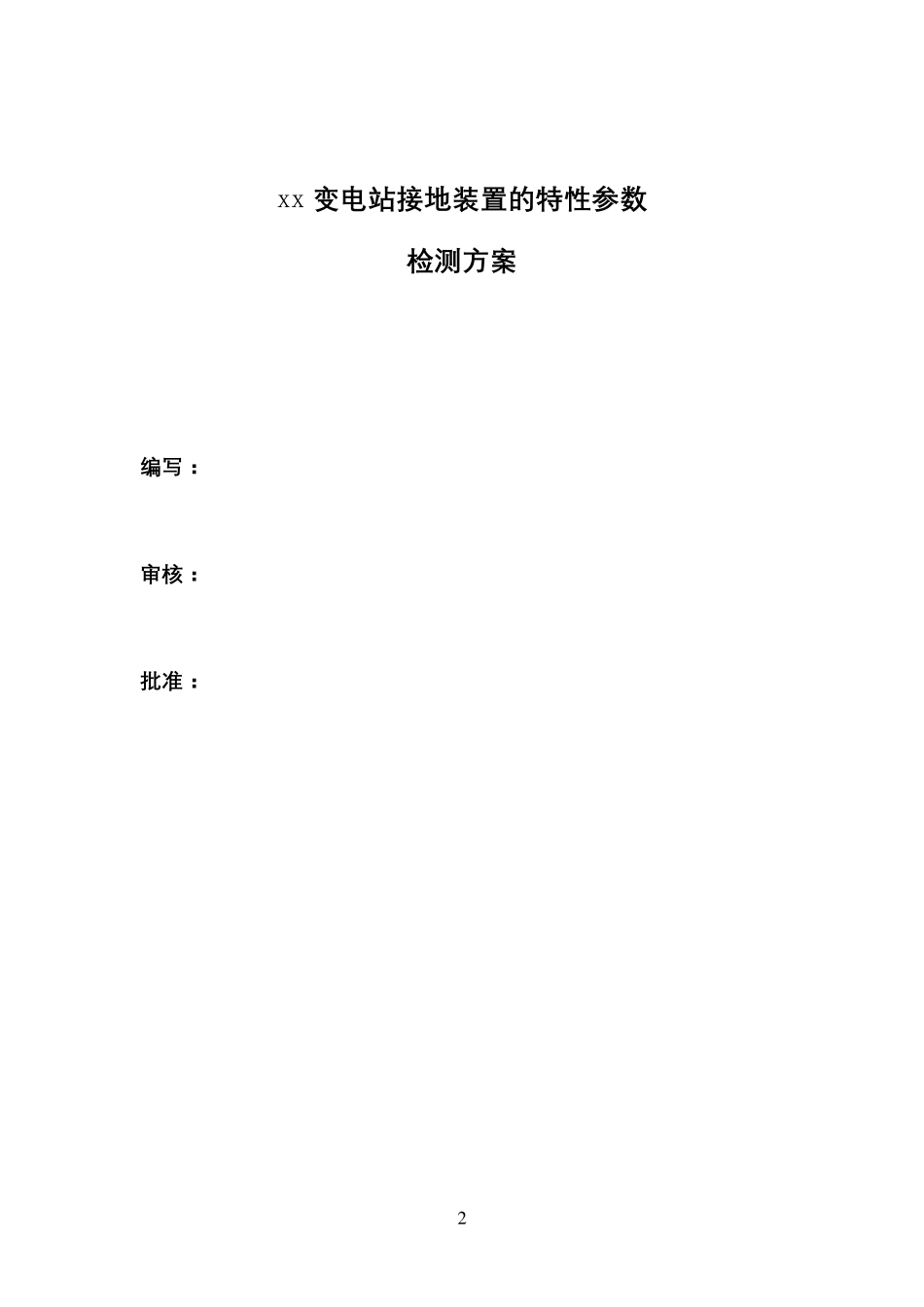

接地 阻抗测试方案( 总1 3 页) --本 页 仅 作 为文 档 封 面 , 使 用 时 请 直 接 删 除 即 可 -- --内 页 可 以 根 据 需 求 调 整 合 适 字 体 及 大 小 -- 2 xx变 电 站 接 地 装 置 的 特 性 参 数 检 测 方 案 编 写: 审 核 : 批 准 : 3 1 范围 本方案适用于接地装置的特性参数检测,规定了接地装置交接验收、预防性试验和检修过程中的特性参数测试的引用标准、仪器设备要求、试验人员要求和职责、作业程序、试验结果判断方法和试验注意事项等。 目的是规范接地装置特性参数的测试,保证试验结果的准确性,为设备运行、监督、检修提供依据。 2 规范性引用文件 本作业指导书所引用的文件按最新版本使用,凡是注日期的引用文件,其随后所有的修订版将代替原引用文件适用于本指导书。 DL/T 475-2006 接地装置工频特性参数的测量导则 DL/T 621-1997 交流电气装置的接地 GB 50150-2006 电气装置安装工程电气设备交接试验标准 Q/CSG 1 0007-2004 电力设备预防性试验规程 DL 408-91 《电业安全工作规程》 GB 50169-2006 《电气装置安装工程接地装置施工及验收规范》 4 接地网接地电阻检测方案 1 工作程序 1、1 作业流程 接受任务 ↓ 试验人员、设备、资料准备 ↓ 试验现场准备 ↓ 试验 ↓ 恢复试验现场 ↓ 交接与验收 ↓ 编写试验报告 ↓ 结束 1、2 人员要求 a) 资质:负责人必须熟悉地网测试技术,且具有相关防雷检测资格;试验人员中至少有 2 人为电气技术工人。 1、3 设备清单和要求 1、大功率接地网测试仪一套 2、导通电阻测试仪一套 3、氧化锌避雷器测试仪一套 4、对讲机:2 对 5、大锤子:1 把 5 6、常用工具:1~2 套 7、绝缘胶布:若干卷(视接地引线的卷数而定) 8、GPS 定位器:1 部 9、导线若干 d) 接地引线: 1)电流极引线:铜芯绝缘外皮,截面不小于 4mm2,长度为 4~5 倍整个被测地网的最大对角线长度减去整个地网中心与地网边缘之间的距离,如放线有困难或土壤较均匀时,长度至少取 2 倍整个被测地网的最大对角线长度减去整个地网中心与地网边缘之间的距离。 2)电压极引线:铜芯绝缘外皮,截面不小于,长度为电流极引线长度的倍减去整个地网中心与地网边缘之间的距离;组成电流极引线和电压极引线的各段线应在测试前分别测量过连通状况。 注 2:现场应能提供 220V ...
