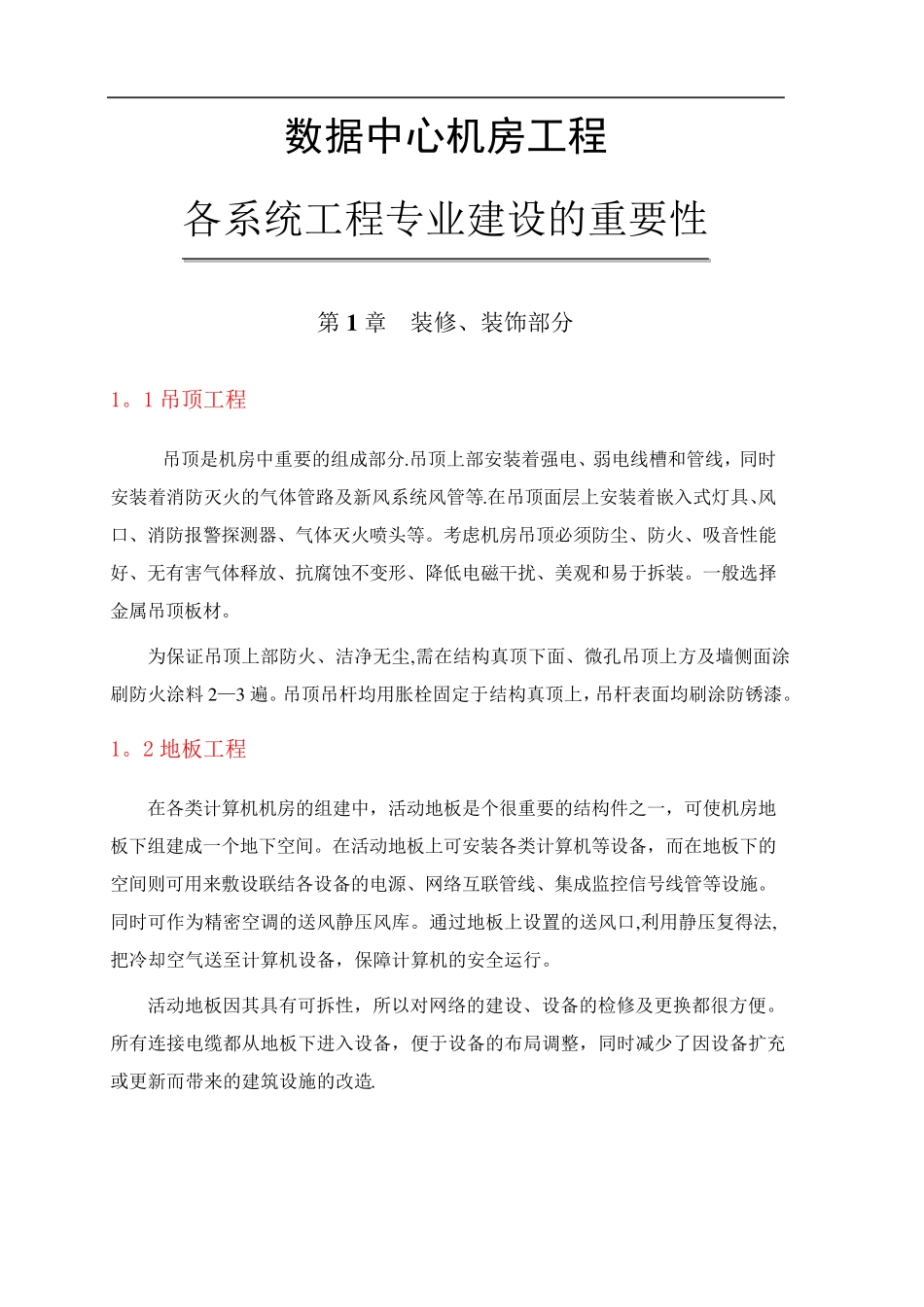

数据中心机房工程 各系统工程专业建设的重要性 第1 章 装修、装饰部分 1。1 吊顶工程 吊顶是机房中重要的组成部分.吊顶上部安装着强电、弱电线槽和管线，同时安装着消防灭火的气体管路及新风系统风管等.在吊顶面层上安装着嵌入式灯具、风口、消防报警探测器、气体灭火喷头等。考虑机房吊顶必须防尘、防火、吸音性能好、无有害气体释放、抗腐蚀不变形、降低电磁干扰、美观和易于拆装。一般选择金属吊顶板材。 为保证吊顶上部防火、洁净无尘,需在结构真顶下面、微孔吊顶上方及墙侧面涂刷防火涂料2—3 遍。吊顶吊杆均用胀栓固定于结构真顶上，吊杆表面均刷涂防锈漆。 1。2 地板工程 在各类计算机机房的组建中，活动地板是个很重要的结构件之一，可使机房地板下组建成一个地下空间。在活动地板上可安装各类计算机等设备，而在地板下的空间则可用来敷设联结各设备的电源、网络互联管线、集成监控信号线管等设施。同时可作为精密空调的送风静压风库。通过地板上设置的送风口,利用静压复得法,把冷却空气送至计算机设备，保障计算机的安全运行。 活动地板因其具有可拆性，所以对网络的建设、设备的检修及更换都很方便。所有连接电缆都从地板下进入设备，便于设备的布局调整，同时减少了因设备扩充或更新而带来的建筑设施的改造. 第2 章 电力供应系统 2。1 本机房动力配电系统 计算机设备供配电系统提供电源的质量好坏直接影响着计算机系统的稳定性和可靠性。在GB 50174—93《电子计算机机房设计规范》中对电压变动、频率变化、波形失真率均有具体的分级要求。 在设计中，对计算机主机设备供电选用A 级标准。 机房计算机设备包括计算机主机、服务器、网络设备、通讯设备等，由于这些设备进行数据的实时处理与实时传递，关系重大,所以对电源的质量与可靠性的要求最高。设计中考虑采用UPS 不间断电源,最大限度满足机房计算机设备对供电电源质量的要求。 机房地板下桥架的走向尽量沿着空调送风的方向，以减小对空调送风的阻力。地板下由于设备电缆数量多且较集中,采用镀锌金属线槽保护敷设，末端穿金属软管。为防止机房内可能漏水，导致电线电缆被浸泡,地板下所有金属线槽均通过支架离地〉10mm 安装。电缆末端穿金属软管，既起到屏蔽作用，也可防止鼠咬。所有金属管、金属线槽和金属软管均可靠接地。金属管与金属管之间、金属线槽与金属线槽之间以及金属管与金属线槽之间均通过跨接地线连接。在金属线槽通过不同防火区时,采用防火堵...
