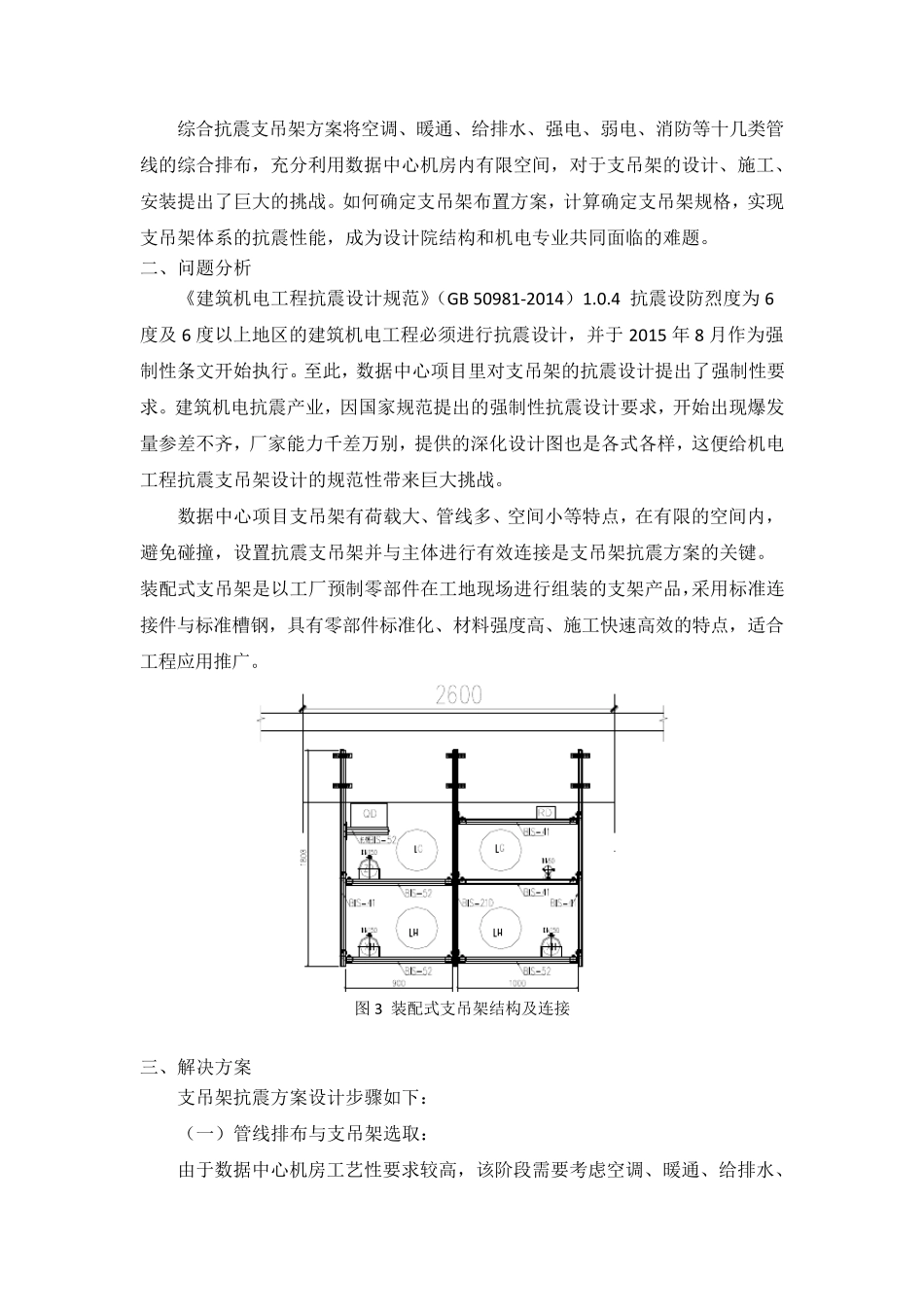

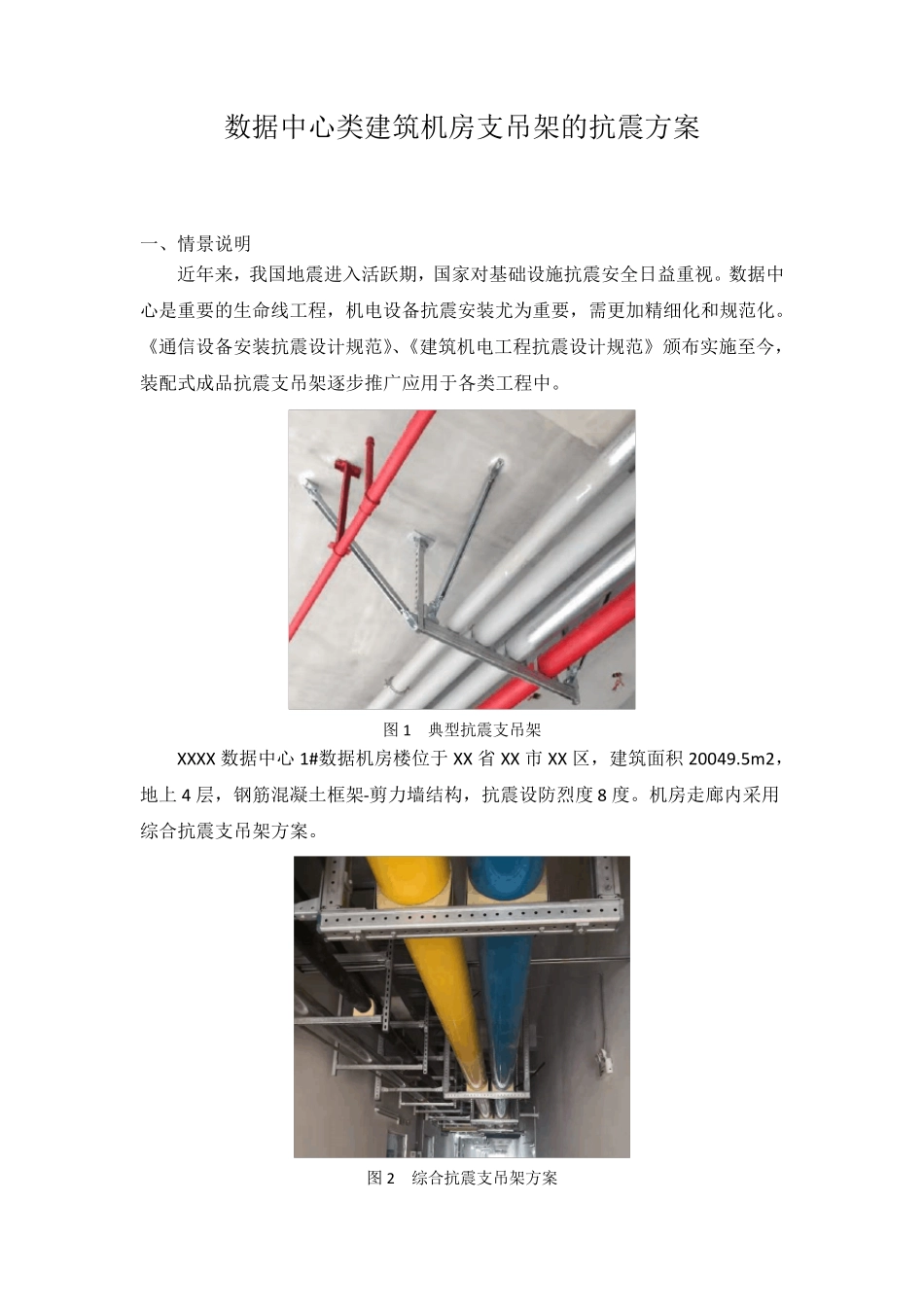

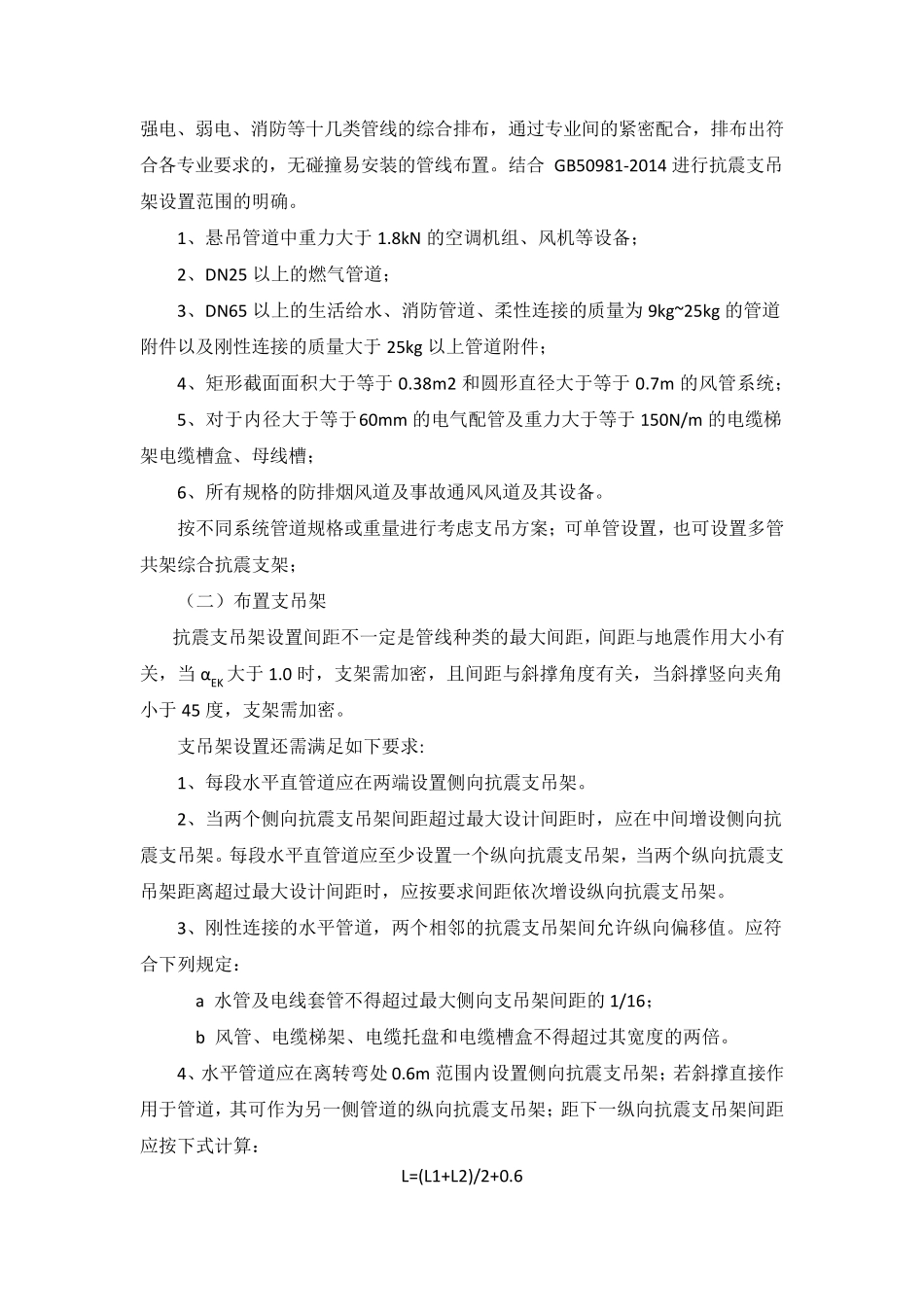

数据中心类建筑机房支吊架的抗震方案 一、情景说明 近年来，我国地震进入活跃期，国家对基础设施抗震安全日益重视。数据中心是重要的生命线工程，机电设备抗震安装尤为重要，需更加精细化和规范化。《通信设备安装抗震设计规范》、《建筑机电工程抗震设计规范》颁布实施至今，装配式成品抗震支吊架逐步推广应用于各类工程中。 图1 典型抗震支吊架 XXXX 数据中心1#数据机房楼位于XX 省XX 市XX 区，建筑面积20049.5m2，地上4 层，钢筋混凝土框架-剪力墙结构，抗震设防烈度8 度。机房走廊内采用综合抗震支吊架方案。 图2 综合抗震支吊架方案 综合抗震支吊架方案将空调、暖通、给排水、强电、弱电、消防等十几类管线的综合排布，充分利用数据中心机房内有限空间，对于支吊架的设计、施工、安装提出了巨大的挑战。如何确定支吊架布置方案，计算确定支吊架规格，实现支吊架体系的抗震性能，成为设计院结构和机电专业共同面临的难题。 二、问题分析 《建筑机电工程抗震设计规范》（GB 50981-2014）1.0.4 抗震设防烈度为6度及6 度以上地区的建筑机电工程必须进行抗震设计，并于2015 年8 月作为强制性条文开始执行。至此，数据中心项目里对支吊架的抗震设计提出了强制性要求。建筑机电抗震产业，因国家规范提出的强制性抗震设计要求，开始出现爆发量参差不齐，厂家能力千差万别，提供的深化设计图也是各式各样，这便给机电工程抗震支吊架设计的规范性带来巨大挑战。 数据中心项目支吊架有荷载大、管线多、空间小等特点，在有限的空间内，避免碰撞，设置抗震支吊架并与主体进行有效连接是支吊架抗震方案的关键。装配式支吊架是以工厂预制零部件在工地现场进行组装的支架产品，采用标准连接件与标准槽钢，具有零部件标准化、材料强度高、施工快速高效的特点，适合工程应用推广。 图3 装配式支吊架结构及连接 三、解决方案 支吊架抗震方案设计步骤如下： （一）管线排布与支吊架选取： 由于数据中心机房工艺性要求较高，该阶段需要考虑空调、暖通、给排水、强电、弱电、消防等十几类管线的综合排布，通过专业间的紧密配合，排布出符合各专业要求的，无碰撞易安装的管线布置。结合GB50981-2014 进行抗震支吊架设置范围的明确。 1、悬吊管道中重力大于1.8kN 的空调机组、风机等设备； 2、DN25 以上的燃气管道； 3、DN65 以上的生活给水、消防管道、柔性连接的质量为9kg~25kg 的管道附件以及刚性连接的质量大于25kg 以上管道...
