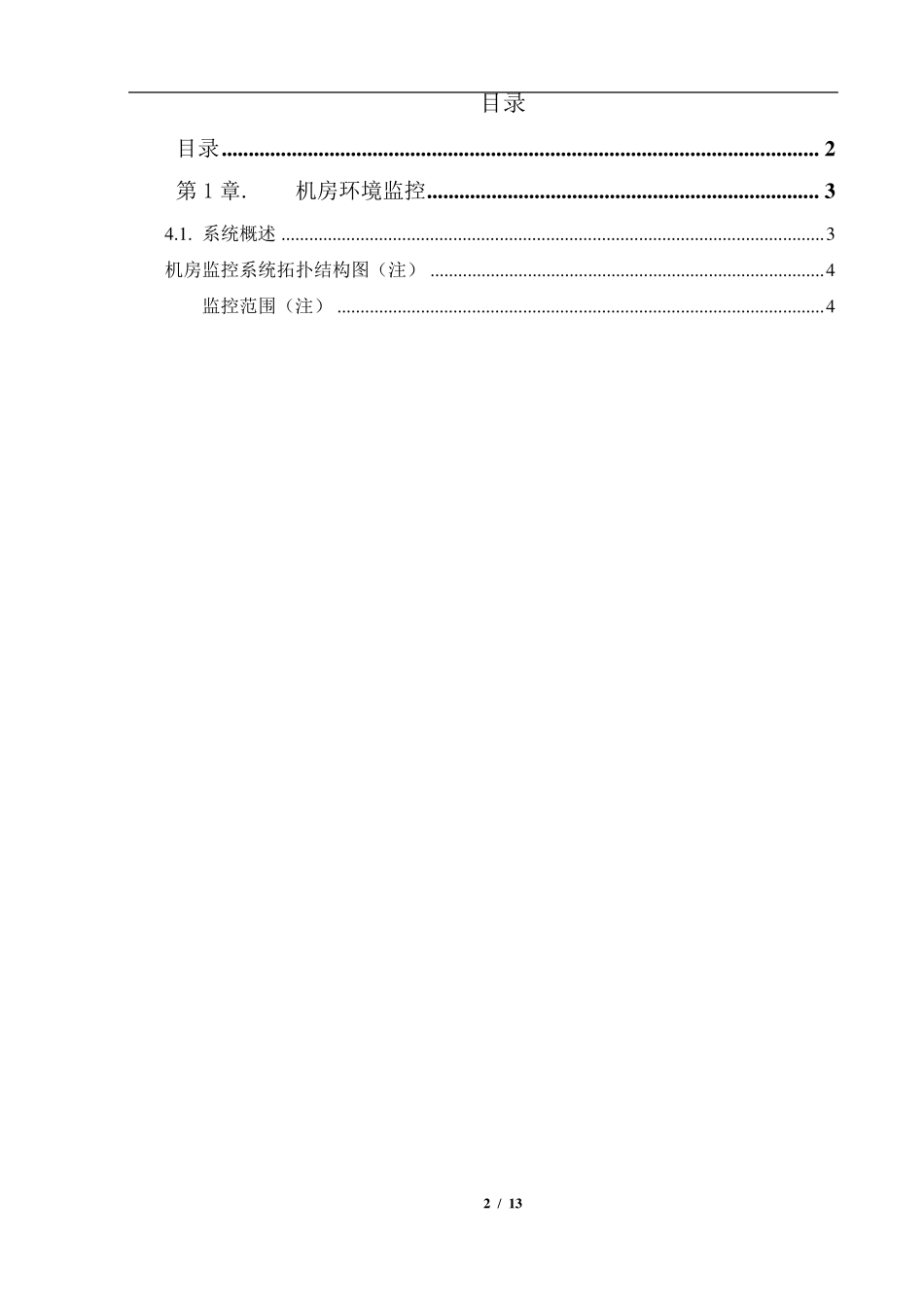

1 / 13 技 术 方 案 2 / 13 目录 目录 ............................................................................................................... 2 第1 章. 机房环境监控 ......................................................................... 3 4.1. 系统概述 ..................................................................................................................... 3 机房监控系统拓扑结构图（注） ..................................................................................... 4 监控范围（注） ......................................................................................................... 4 3 / 13 第1章. 机房环境监控 4.1. 系统概述 本工程机房环境监控包含监控中心机房、变配电机房、空调机房、排烟机房、水泵房、高压配电房、中水泵房、发电机房、配电房等的环境监控，主要是温湿度检测、漏水检测、UPS 不间断电源监测、空调监测，配电房电流电压功率监测。 计算机集中联网监控系统基于TCP/IP 网络、RS232/RS485 总线、现场总线技术的实时监控与组态开发系统，所用的数据库是MICROSOFT SQL SEVER。系统采用分布式计算技术，支持多个机房联网集中监控，系统主要由四部分组成：系统服务端、系统客户端、系统组态设计平台和监控系统硬件。系统服务端主要是进行设备管理、协议管理、通讯管理、数据管理、数据服务、联动控制、自动报警等功能。系统客户端主要是为用户提供友好的人机交换界面，实现对设备进行远程集中监控、远程数据访问、远程数据维护等功能。系统设计端就是系统的组态平台，可以帮助用户用快速简便的方式进行二次开发，及对数据库管理和维护，用户既可以在本地也可以在远程在线开发，修改设备的集中监控界面。监控硬件主要是指数据通讯网络、网络数据采集单元、各种要监测的智能设备、和报警设备等。 系统可以广泛应用于多个领域和多种网络环境，既可应用于对单个机房的动力环境进行集中监控，也可应用于对多个联网机房实现集中监控，尤其可以实现对于分散在几十、几百公里、甚至上千公里地域的多个无人值守机房、电信基站等场合的设备进行联网集中监控，集中管理。 本监控系统根据现场工程项目情况,能通过TCP/IP 网络、RS232/RS485 总线等媒介实现对中心机房、分散于不同地域的机房、及通讯基站等场地内...
