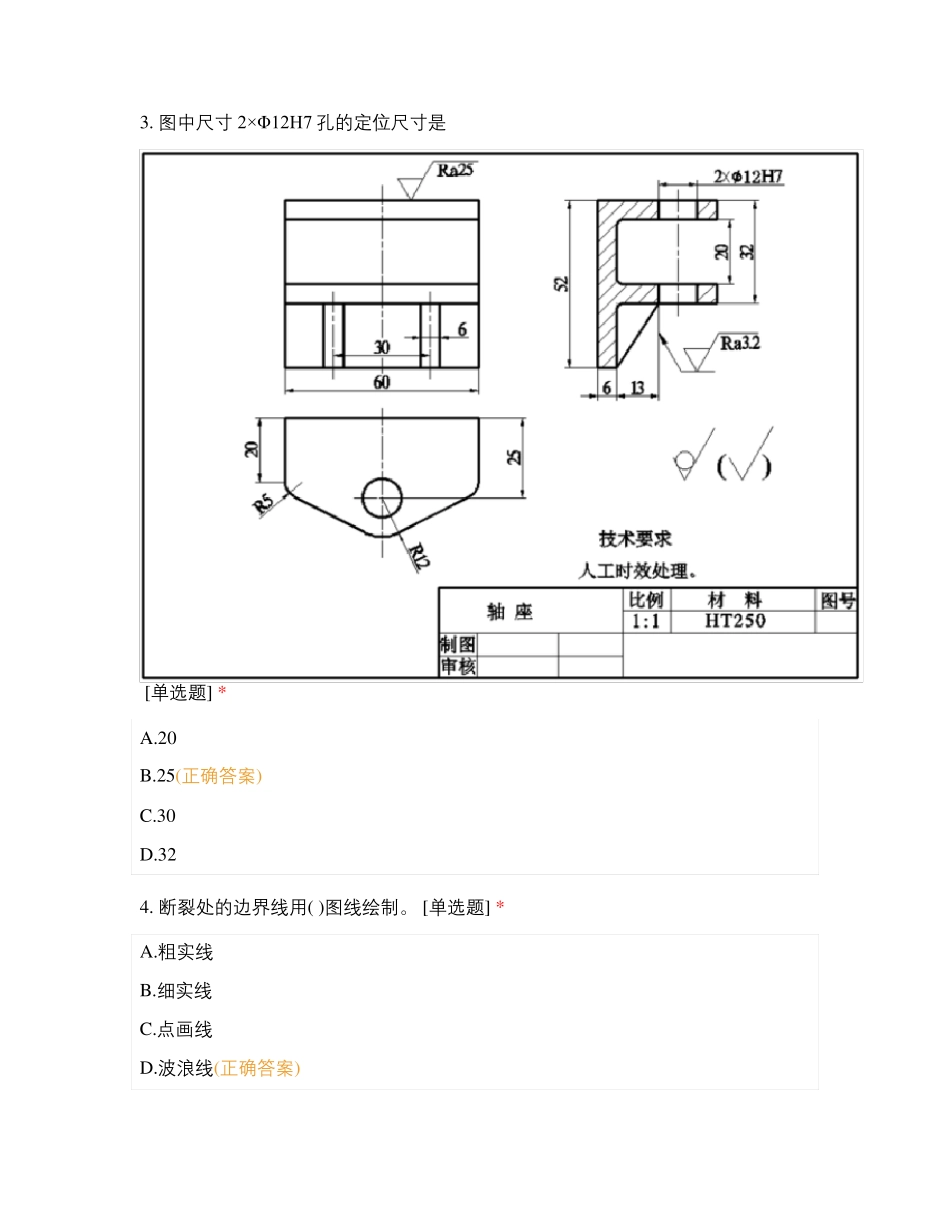

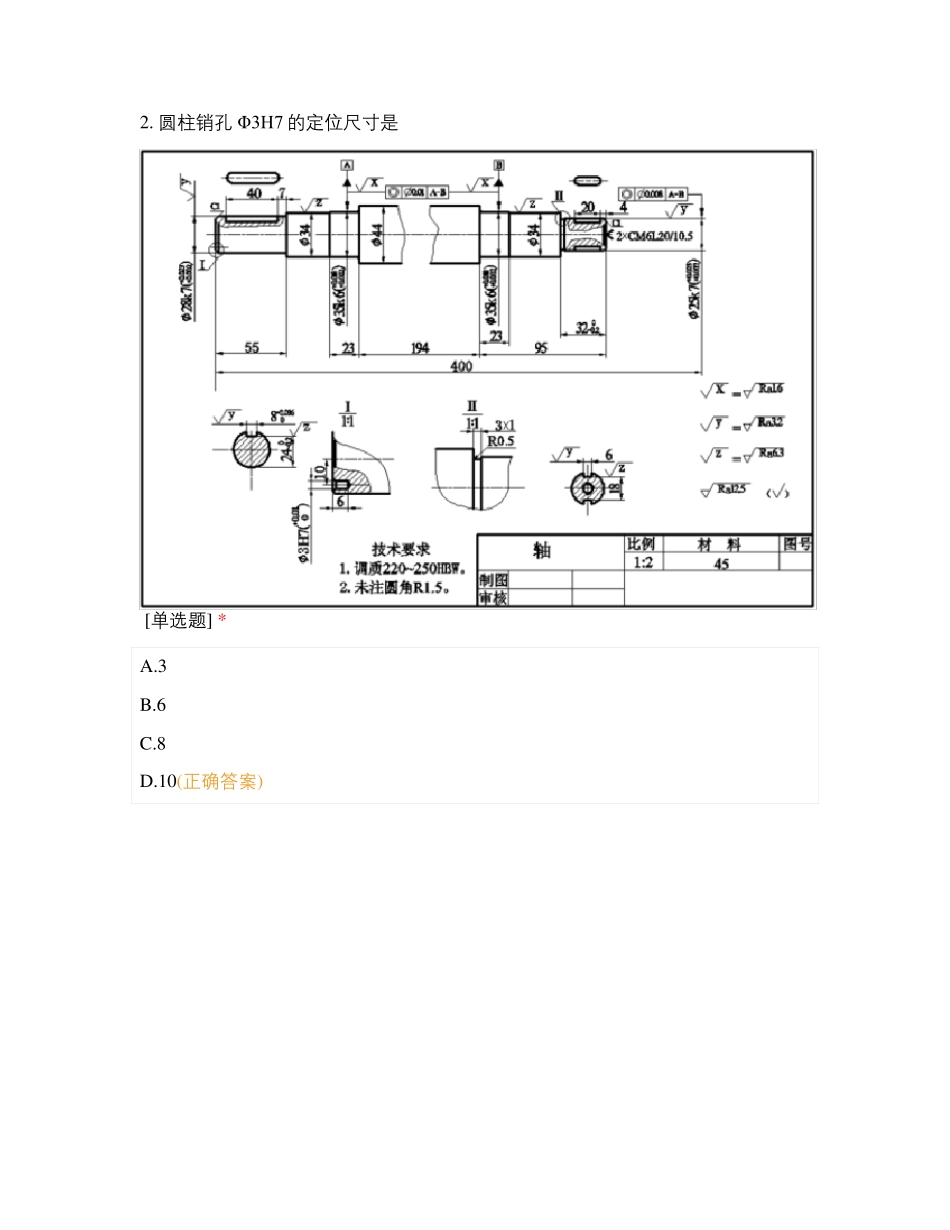

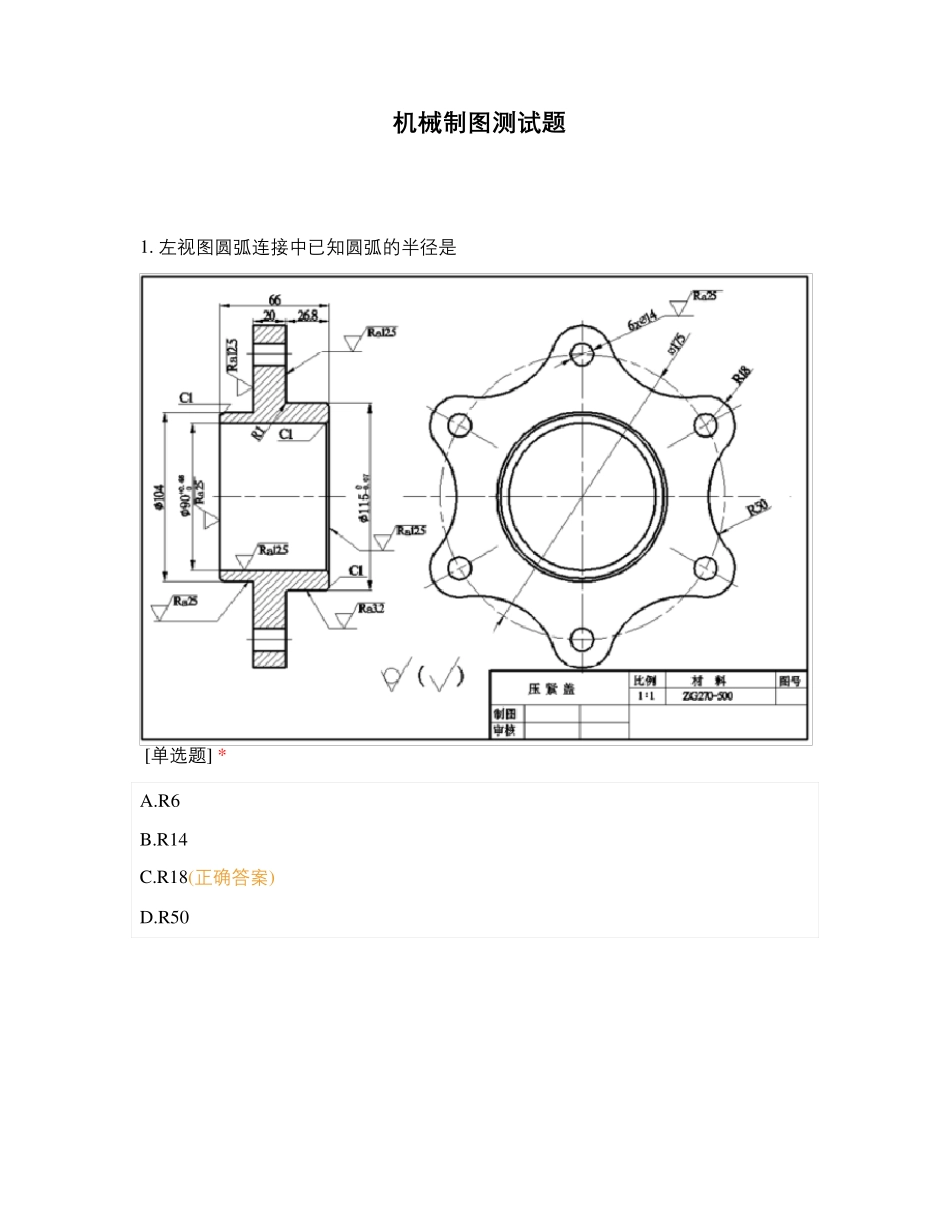

机 械 制图 测 试 题 1. 左 视 图 圆 弧 连 接 中已 知 圆 弧 的 半 径 是 [单 选 题 ] * A.R6 B.R14 C.R18(正 确 答 案 ) D.R50 2. 圆 柱 销 孔 Φ3H7 的 定 位尺 寸 是 [单 选 题 ] * A.3 B.6 C.8 D.10(正 确 答 案 ) 3. 图 中 尺 寸 2×Φ12H7 孔 的 定 位 尺 寸 是 [单 选 题 ] * A.20 B.25(正 确 答 案 ) C.30 D.32 4. 断 裂 处 的 边 界 线 用 ( )图 线 绘 制 。 [单 选 题 ] * A.粗 实 线 B.细 实 线 C.点 画 线 D.波 浪 线 (正 确 答 案 ) 5. 比 例 1 : 3 是 ( )比 例 。 [单 选 题 ] * A.放 大 B.缩 小 (正 确 答 案 ) C.原 值 D.优 先 选 用 的 6. “没 有 规 矩 ， 不 成 方 圆 ”， 反 映 了 我 国 在 古 代 对 ( )作 图 已 有 深 刻 的 理 解 和 认 识 。 [单 选 题 ] * A.尺 、规 (正 确 答 案 ) B.铅 笔 C.图 纸 D.图 板 7. 在 标 注 球 的 半 径 时 应 在 尺 寸 数 字 前 加 [单 选 题 ] * A.R B.Φ C.SΦ D.SR(正 确 答 案 ) 8. 平 面 立 体 尺 寸 标 注 时 ， 如 果 在 边 长 尺 寸 数 字 前 加 注 “□”符 号 ， 表 示 该 图 形 是 [单选 题 ] * A.正 方 形 (正 确 答 案 ) B.长 方 形 C.三 角 形 D.圆 形 9. 丁 字 尺 可 用 来 直 接 画 [单 选 题 ] * A.竖 直 线 B.水 平 线 (正 确 答 案 ) C.曲 线 D.斜 线 10. 以 下 关 于 斜 度 说 法 正 确 的 是 [单 选 题 ] * A.一直 线 对 另 一平 面 的 倾 斜 程 度 称 为 斜 度 B.斜 度 的 标 注 和 锥 度 一样 C.标 注 斜 度 时 ， 斜 度 符 号 和 斜 度 方 向 一致 (正 确 答 案 ) D.以 上 说 法 都 不 对 11. 在 局 部 放 大 图 的 上 方 应 标 注 局 部 放 大 图 所 采 用 的 比 例 ， 下 列 可 以 表 示 原 图 是1： 1 的 图 样 上 的 局 部 放 大 视 图 比 例 的 是 [单 选 题 ] * A.5： 1(正 确 答 案 ) B.1： 1 C.1： 5 D.1： 6.5 12. 若 采 用 1： 2 的 比 例 绘 制 一个...
