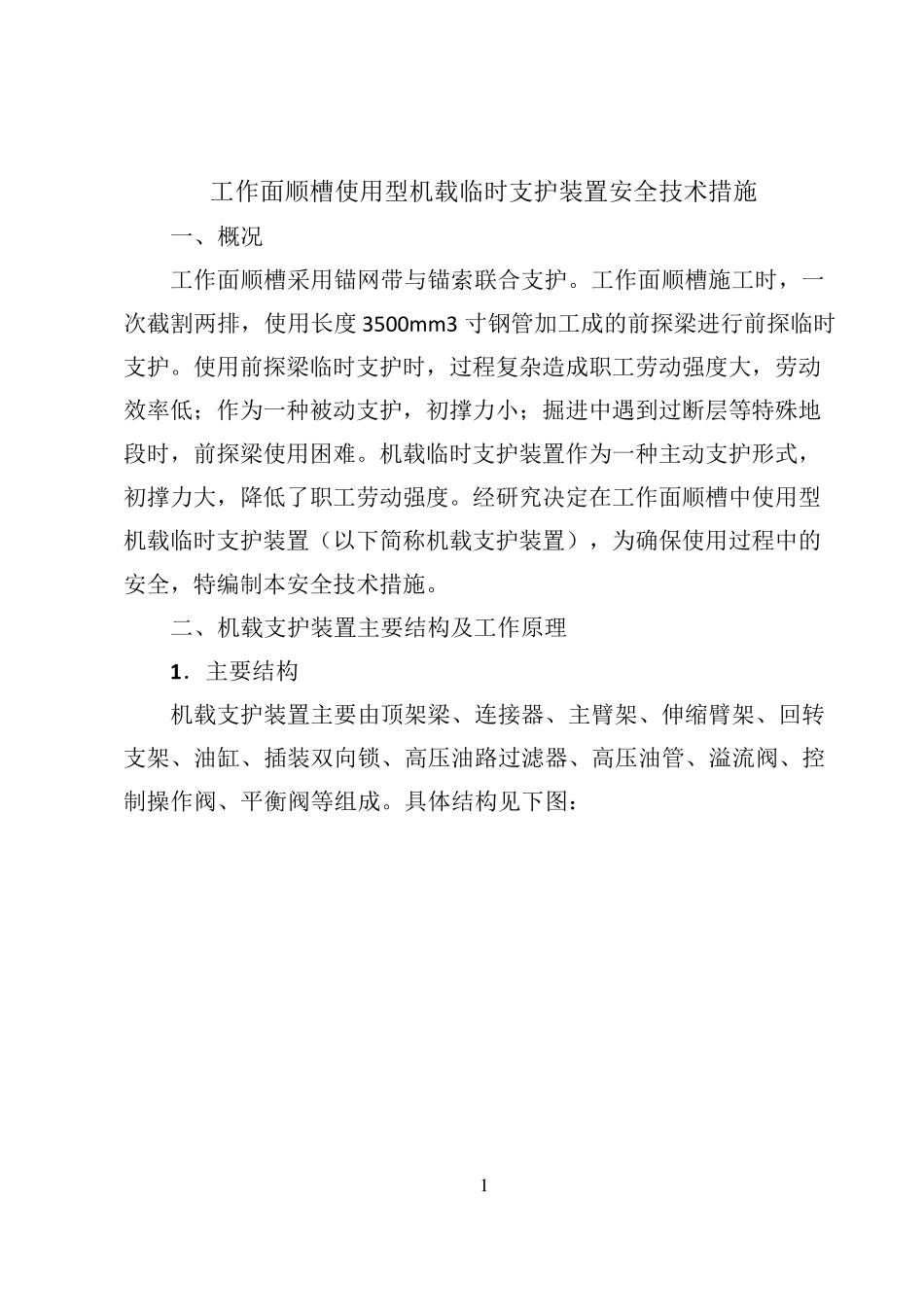

机载临 时支护安全技术措施( 总8 页) -本 页 仅 作 为预 览 文 档 封 面 ， 使 用 时 请 删 除 本 页 - 编号：2015—TCJS—01 工 作 面 顺 槽 使 用 型 机 载 临时 支 护 装 置 安 全 技 术 措 施 编制单位：生产技术科 编 制 人： 审 核 人： 技术科长： 编制日期: 2015 年 4 月 24 日 1 工作面顺槽使用型机载临时支护装置安全技术措施 一、概况 工作面顺槽采用锚网带与锚索联合支护。工作面顺槽施工时，一次截割两排，使用长度3500mm3 寸钢管加工成的前探梁进行前探临时支护。使用前探梁临时支护时，过程复杂造成职工劳动强度大，劳动效率低；作为一种被动支护，初撑力小；掘进中遇到过断层等特殊地段时，前探梁使用困难。机载临时支护装置作为一种主动支护形式，初撑力大，降低了职工劳动强度。经研究决定在工作面顺槽中使用型机载临时支护装置（以下简称机载支护装置），为确保使用过程中的安全，特编制本安全技术措施。 二、机载支护装置主要结构及工作原理 1．主要结构 机载支护装置主要由顶架梁、连接器、主臂架、伸缩臂架、回转支架、油缸、插装双向锁、高压油路过滤器、高压油管、溢流阀、控制操作阀、平衡阀等组成。具体结构见下图： 2 支护顶架摆动油缸伸缩油缸支撑油缸打开状态折叠状态 2.工作原理 工作时，使用综掘机的泵站供油，工作油通过二位三通阀，进入高压油路过滤器，经过溢流阀到操作阀，进入插装双向锁，双向锁打开后进入执行器，油缸立架升起、前进，顶架梁打开，主架升高直到所需高度和支护深度。 三、机载支护装置技术参数 3 （一） 装置系统压力: 16MPa， 流量50L/min。 （二） 适用巷道断面：矩型、梯型。 （三） 适用巷道宽度 m～，高度 m～。 （四） 额定工作阻力：。 （五） 支护面积：2m×，展开×。 （六） 支护超出掘进机截割头距离：1m～，前伸展开。 （七） 顶架可倾斜：≤20°，上展45°。 （八） 装置重量（包括液压系统重量）：约1000kg。 四、工艺流程及机载支护装置操作方法 （一）工艺流程图 （二）操作方法 1. 掘进机司机截割完并根据巷道高度情况适当出煤后，将掘进机停放在巷中位置并将截割头落到迎头浮煤上。 2. 截割工序完成后掘进机司机将截割电机闭锁。操作位于掘进机机身上方与掘进机液压泵站供油系统、掘进机自身液压系统、机载支护4 装置液压系统相连接的二位三通阀，将二位三通阀的...
