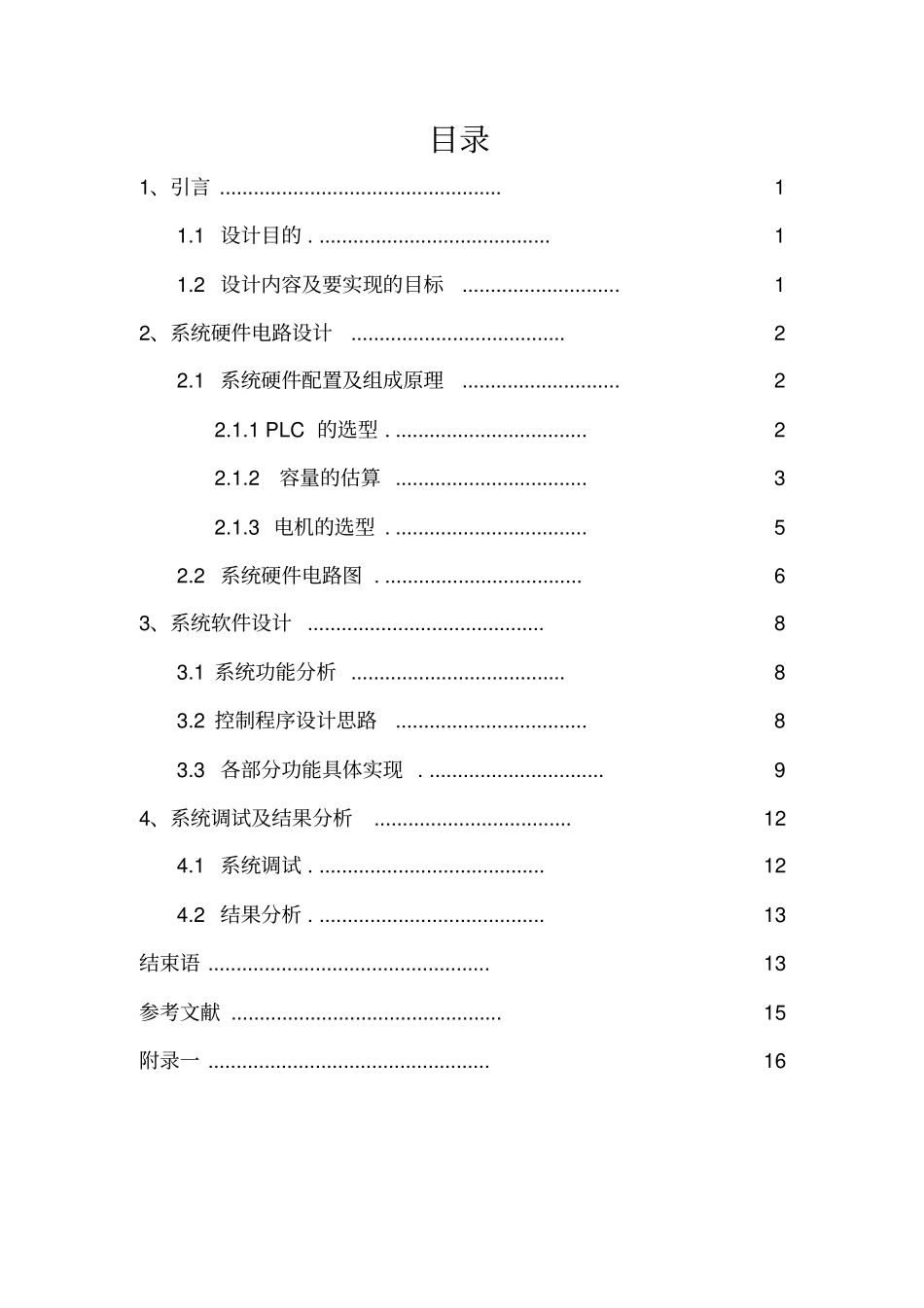

目录1、引言 .................................................. 1 1.1 设计目的 . ......................................... 1 1.2 设计内容及要实现的目标............................ 1 2、系统硬件电路设计...................................... 2 2.1 系统硬件配置及组成原理............................ 2 2.1.1 PLC 的选型 . .................................. 2 2.1.2 容量的估算 .................................. 3 2.1.3 电机的选型 . .................................. 5 2.2 系统硬件电路图 . ................................... 6 3、系统软件设计 .......................................... 8 3.1 系统功能分析 ...................................... 8 3.2 控制程序设计思路.................................. 8 3.3 各部分功能具体实现 . ............................... 9 4、系统调试及结果分析................................... 12 4.1 系统调试 . ........................................ 12 4.2 结果分析 . ........................................ 13 结束语 .................................................. 13 参考文献 ................................................ 15 附录一 .................................................. 16 1 1、引言1.1 设计目的综合运用本课程及前期课程的相关知识和技能，相对独立地设计和调试一个小型 PLC应用系统，使学生获得控制技术工程的基本训练，提高工程意识和实践技能。同时提高学生对文献资料的检索和信息处理的能力，以及编写和整理设计文档的能力 。本次 PLC课程设计的主要目的是通过某一PLC控制系统的设计实践，是学生能够熟练的进行PLC系统外围电路设计、接线、编程、调试等工作，培养学生的工程技术应用能力。1.2 设计内容及要实现的目标① 某房间要求尽可能地保持无尘， 在通道上设置了两道电动门， 门 1 和门 2，可通过光电传感器自动完成门的打开和关闭。门1 和门 2 不能同时打开。② 第 1 道门（根据出入方向不同，可能是门 1 或门 2 ），是由在通道外的开门者通过按开门按钮打开的， 而第 2 道门（根据出入方向不同， 可能是门 1 或门 2 ）则是在打开的第 1 道门关闭后自动地打开的 （也可以由通道内的人按开门按...
