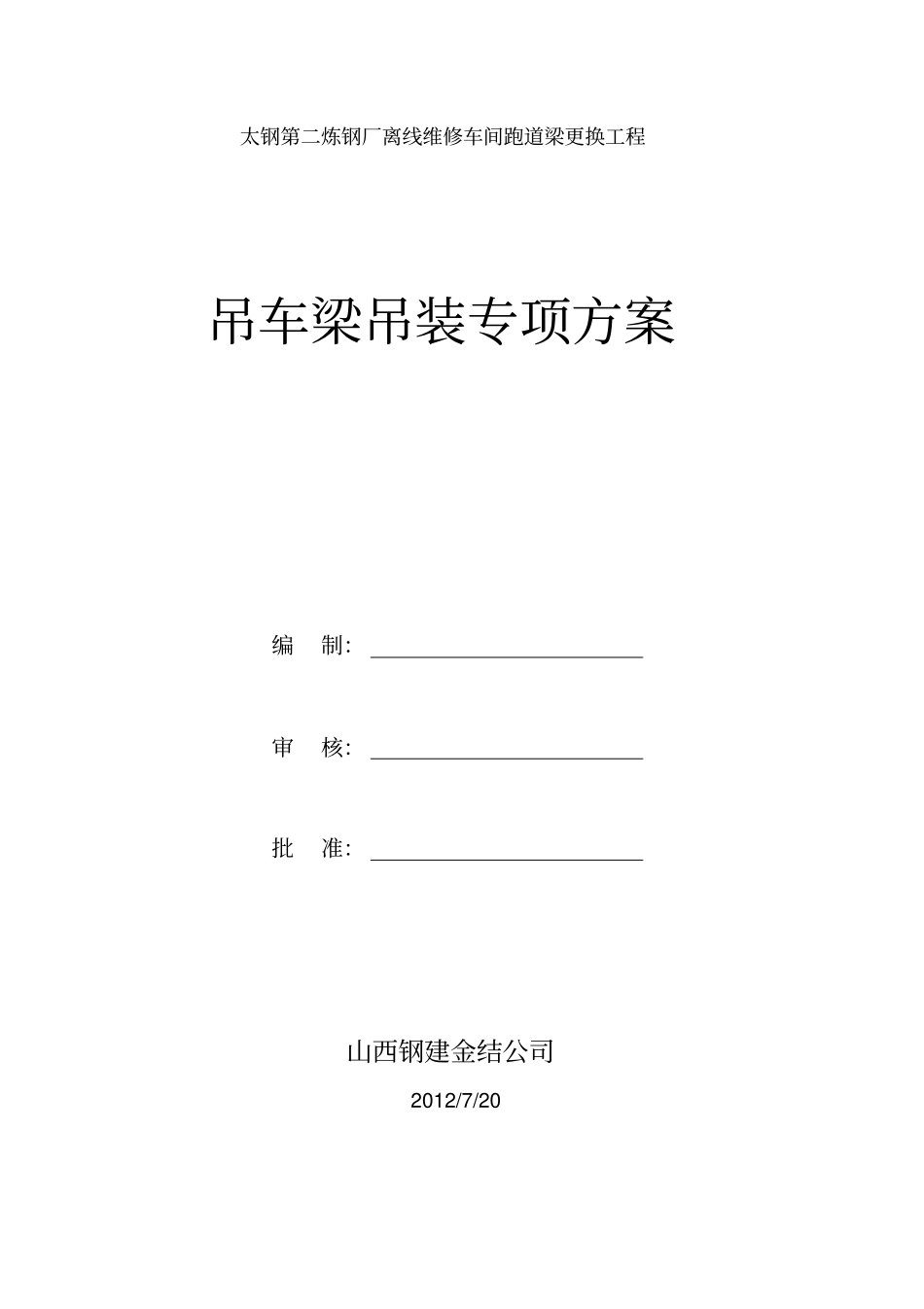

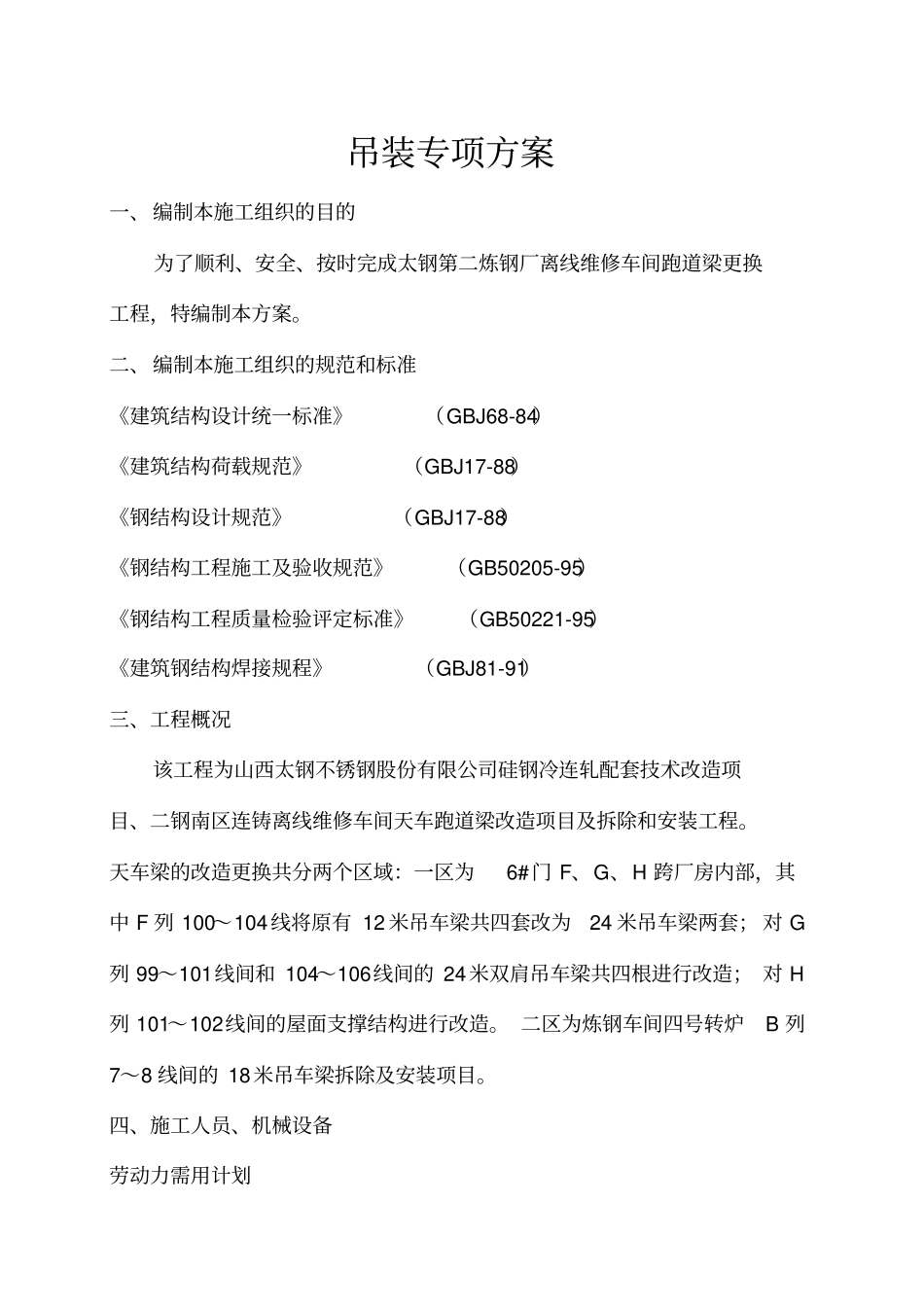

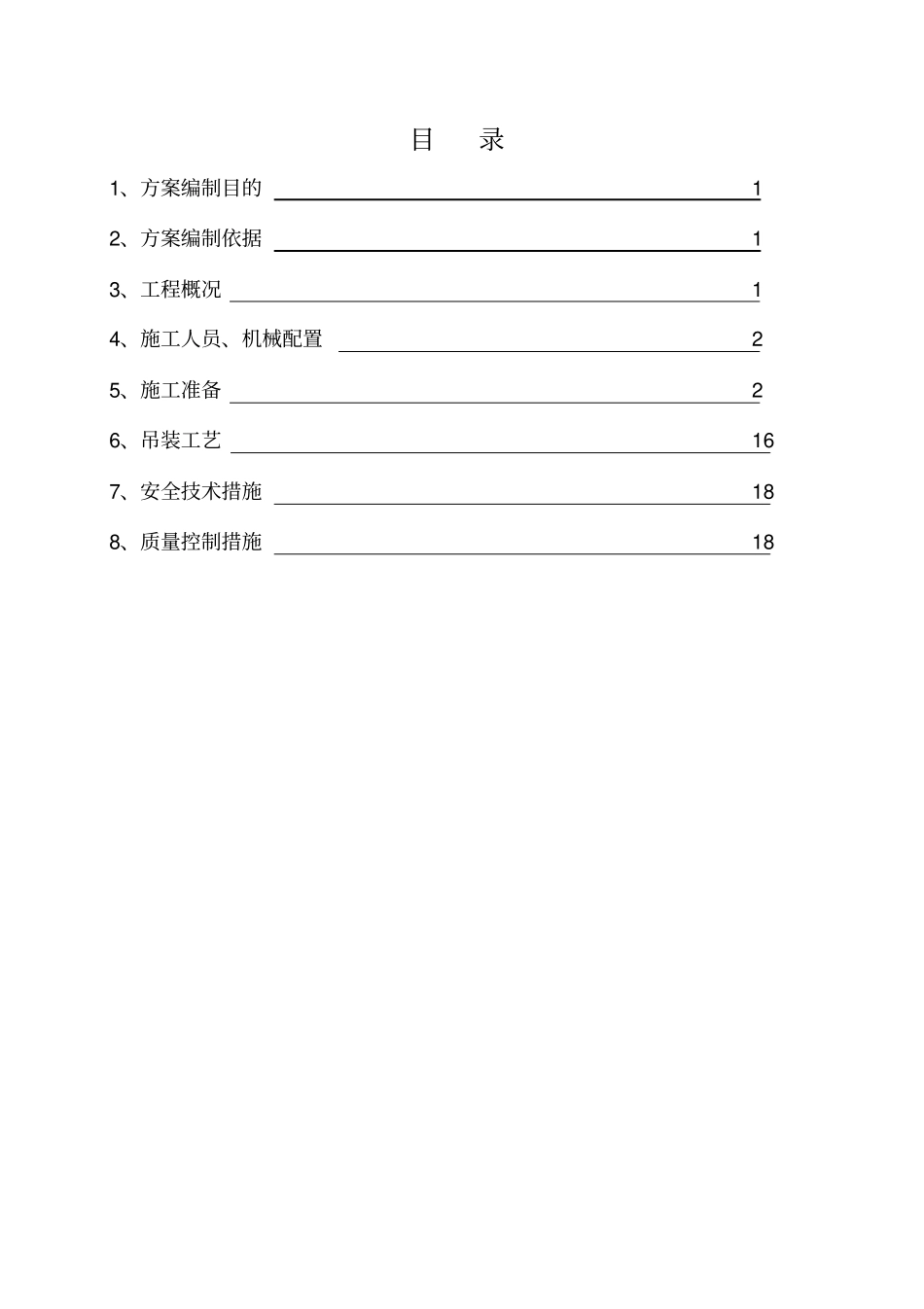

太钢第二炼钢厂离线维修车间跑道梁更换工程吊车梁吊装专项方案编制：审核：批准：山西钢建金结公司2012/7/20 目录1、方案编制目的1 2、方案编制依据1 3、工程概况1 4、施工人员、机械配置2 5、施工准备2 6、吊装工艺16 7、安全技术措施18 8、质量控制措施18 吊装专项方案一、编制本施工组织的目的为了顺利、安全、按时完成太钢第二炼钢厂离线维修车间跑道梁更换工程，特编制本方案。二、编制本施工组织的规范和标准《建筑结构设计统一标准》（GBJ68-84）《建筑结构荷载规范》（GBJ17-88）《钢结构设计规范》（GBJ17-88）《钢结构工程施工及验收规范》（GB50205-95）《钢结构工程质量检验评定标准》（GB50221-95）《建筑钢结构焊接规程》（GBJ81-91）三、工程概况该工程为山西太钢不锈钢股份有限公司硅钢冷连轧配套技术改造项目、二钢南区连铸离线维修车间天车跑道梁改造项目及拆除和安装工程。天车梁的改造更换共分两个区域：一区为6#门 F、G、H 跨厂房内部，其中 F 列 100～104线将原有 12 米吊车梁共四套改为24 米吊车梁两套； 对 G列 99～101线间和 104～106线间的 24米双肩吊车梁共四根进行改造； 对 H列 101～102线间的屋面支撑结构进行改造。 二区为炼钢车间四号转炉B 列7～8 线间的 18米吊车梁拆除及安装项目。四、施工人员、机械设备劳动力需用计划管理人员： 3 人，安装操作人员： 40 人，电工： 1 人， 电焊工 20 人，合计 64 人。现场安装主要施工机具表序号工种规格单位数量备注1 汽吊300T 台1 2 汽吊220T 台1 3 电焊机42.5KVA 台6 4 电动扭剪扳手0-500KV 把3 5 活络扳手10-20寸把10 6 手拉葫芦5T 套6 五、施工准备1、技术准备通过现场调查，了解场地、 设备、人员情况，合理分配加工构件的数量，场地道路及供电情况，确定合理的吊装方案。2、组织准备落实现场管理班子和安装队， 保证劳动力充足、 技术熟练。 做好各项技术安全交底工作，保证施工人员安全。专业人员需提供专业证件，施工单位需提供施工相关资质。3、施工条件（1）吊装现场准备在钢结构正式吊装前，需对建筑物的定位轴线、基础轴线和标高等进行检查，确保安装定位的精度。现场施工用电能充分满足安装需求。根据施工需要，共设立2 个电源点。安装时根据需要配备流动配电箱及电表。（2）构件到场准备构件出厂运输时， 所有构件装车应在底部垫木头,各构件的重心尽量保持在同一垂直线上，构件用钢索捆扎牢...
