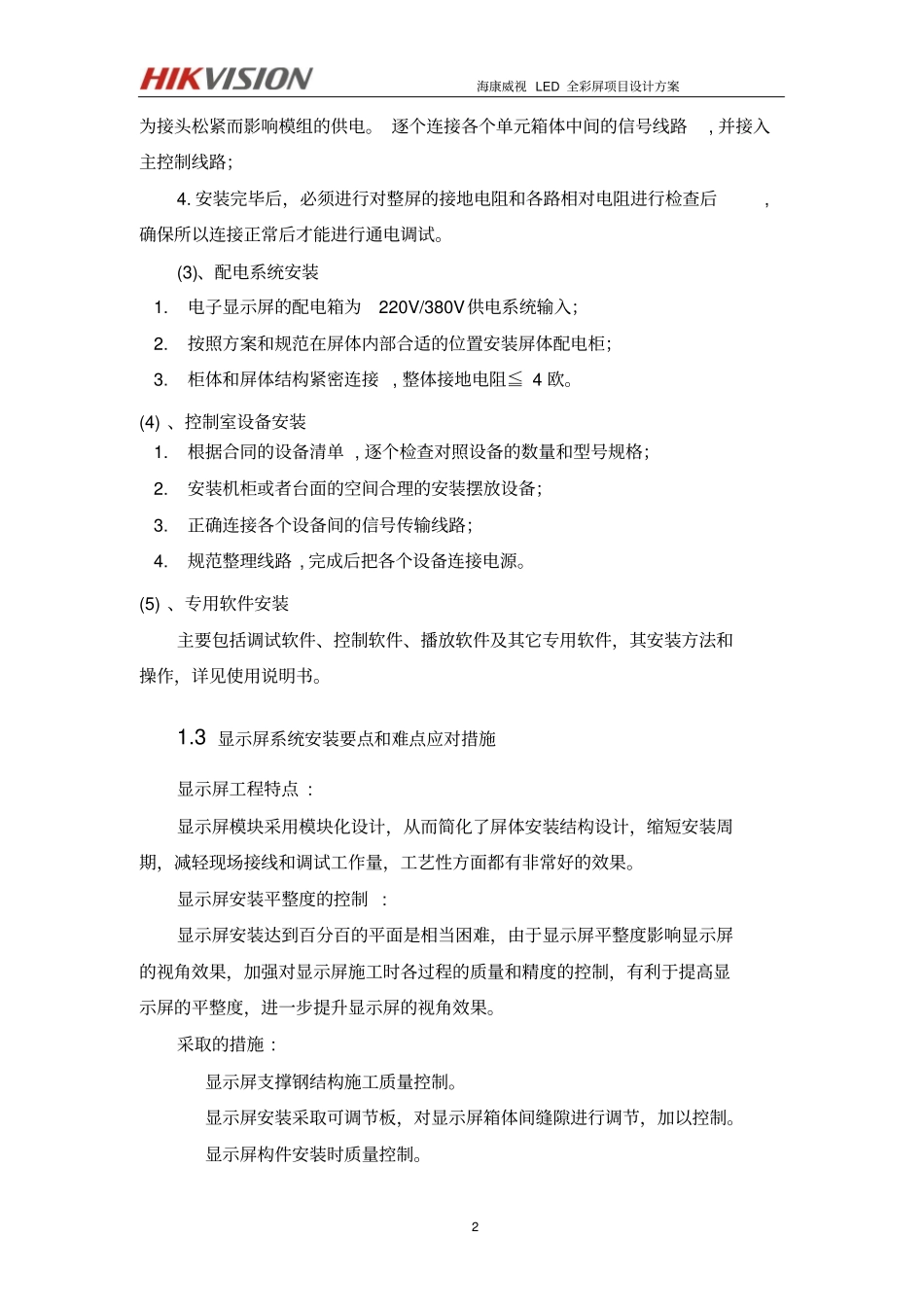

海康威视 LED 全彩屏项目设计方案1 第1章 显示屏系统安装施工方案1.1 施工前期准备在电子显示屏安装之前,完成好显示屏钢架结构。显示屏安装之前应铺设好电子显示屏及其它设备的控制线和电源线。根据现场的实际情况,编制施工人员配置计划表和施工进度计划表。落实好显示屏设备现场摆放及设备的安全。落实好显示屏模块搬运到安装现场的通道及安全措施。落实施工中所用临时电, 施工中用电由业主和监理统一安排,我方根据实际情况进行合理布置。落实施工中所用照明,以便于晚上施工。施工人员要深入了解电子显示屏安装图,各设备的安装要点和技术要求。1.2 显示屏安装(1) 、单元模块结构安装1. 检查框架的加工和安装是否满足设计要求;2. 检查框架结构的垂直度和平整度,确定安装的水平基准;3. 将显示箱体从最底层开始,一层一层地往上安装, 并校正;4. 把每个单元托架用螺丝紧固;5. 安装完成后必须采用各种可行的方法和手段检查平整度, 必须对不符合要求的部分进行局部调整;6. 加强对显示屏施工时各过程的质量和精度的控制,以提供安装质量。(2)、电源和控制线路连接1. 严格地按操作规范进行安装, 切断动力供电, 确保安装人员的人身安全;2. 严格按照设计要求实施,并铺放弱电线槽, 规范线路 , 并合理划分供电单元;通讯线缆与动力线缆分管铺设,避免相互之间的干扰,提高数据传输的可靠性3. 电源之间接线采用圆形焊片,不会脱落,接触面大,效果好,不至于因海康威视 LED 全彩屏项目设计方案2 为接头松紧而影响模组的供电。 逐个连接各个单元箱体中间的信号线路, 并接入主控制线路;4. 安装完毕后,必须进行对整屏的接地电阻和各路相对电阻进行检查后,确保所以连接正常后才能进行通电调试。(3)、配电系统安装1.电子显示屏的配电箱为220V/380V供电系统输入;2.按照方案和规范在屏体内部合适的位置安装屏体配电柜;3.柜体和屏体结构紧密连接 , 整体接地电阻≦ 4 欧。(4) 、控制室设备安装1.根据合同的设备清单 , 逐个检查对照设备的数量和型号规格;2.安装机柜或者台面的空间合理的安装摆放设备;3.正确连接各个设备间的信号传输线路;4.规范整理线路 , 完成后把各个设备连接电源。(5) 、专用软件安装主要包括调试软件、控制软件、播放软件及其它专用软件,其安装方法和操作,详见使用说明书。1.3 显示屏系统安装要点和难点应对措施显示屏工程特点 : 显示屏模块采用模块化设计,从而简化了屏体安装...
