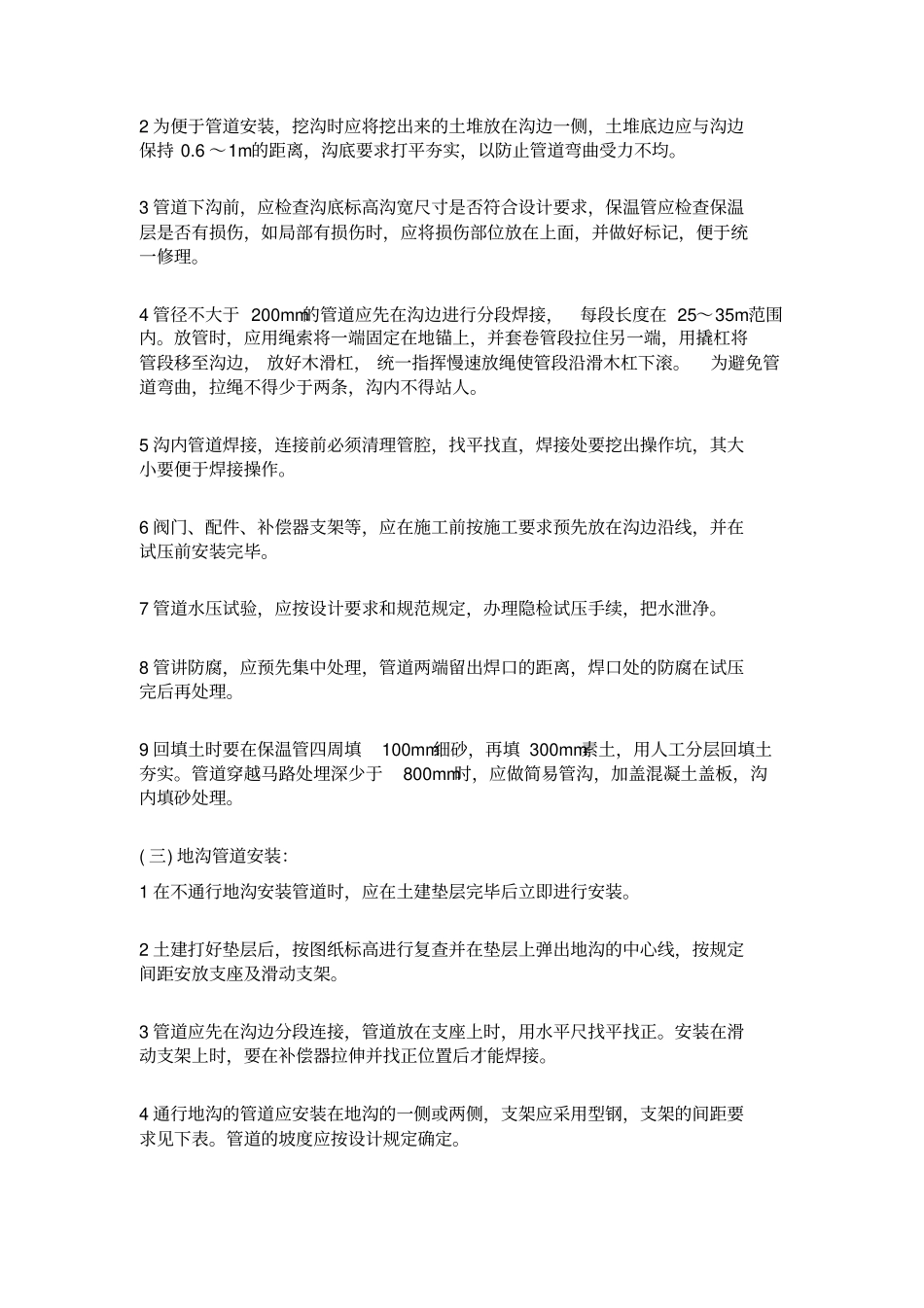

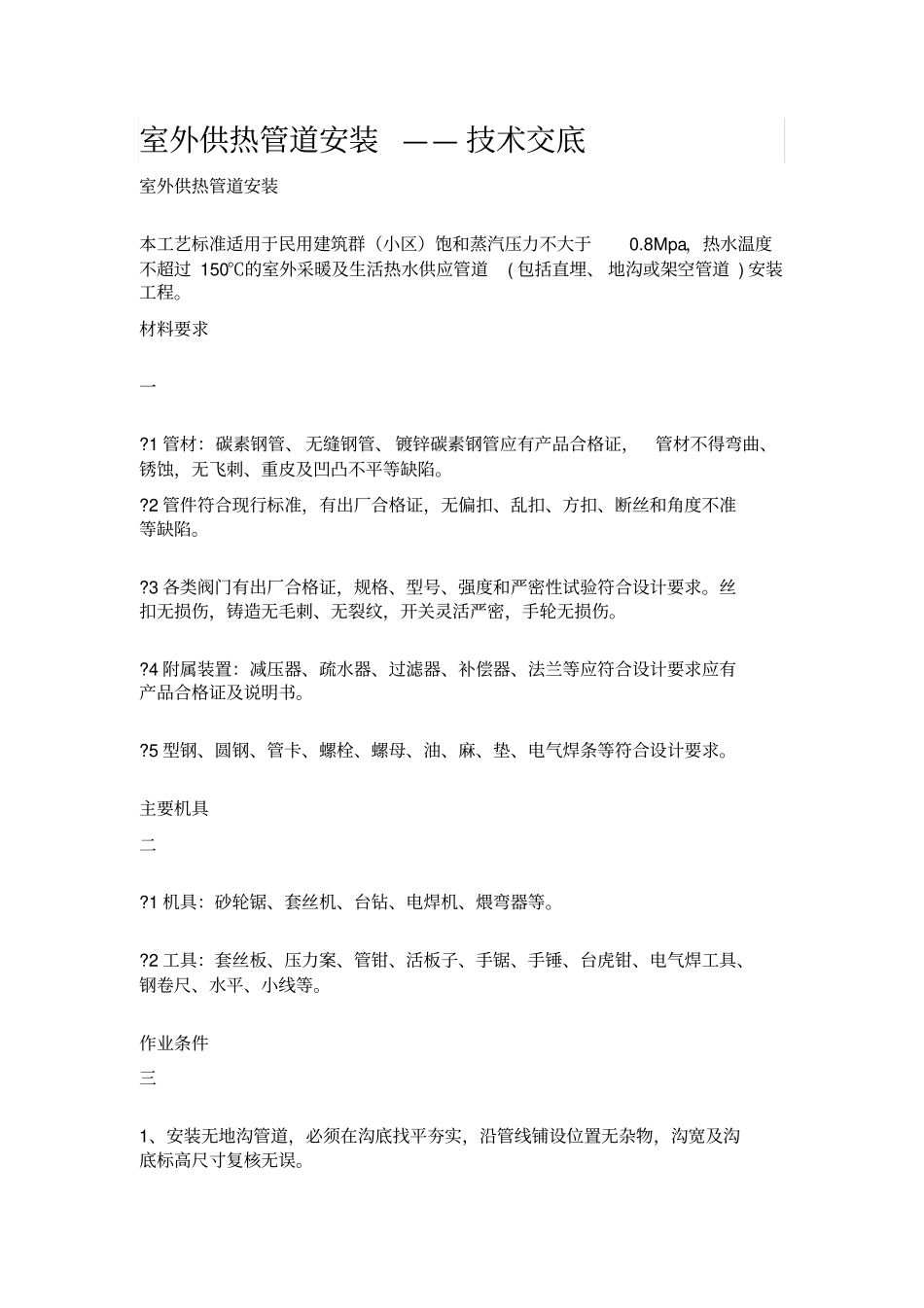

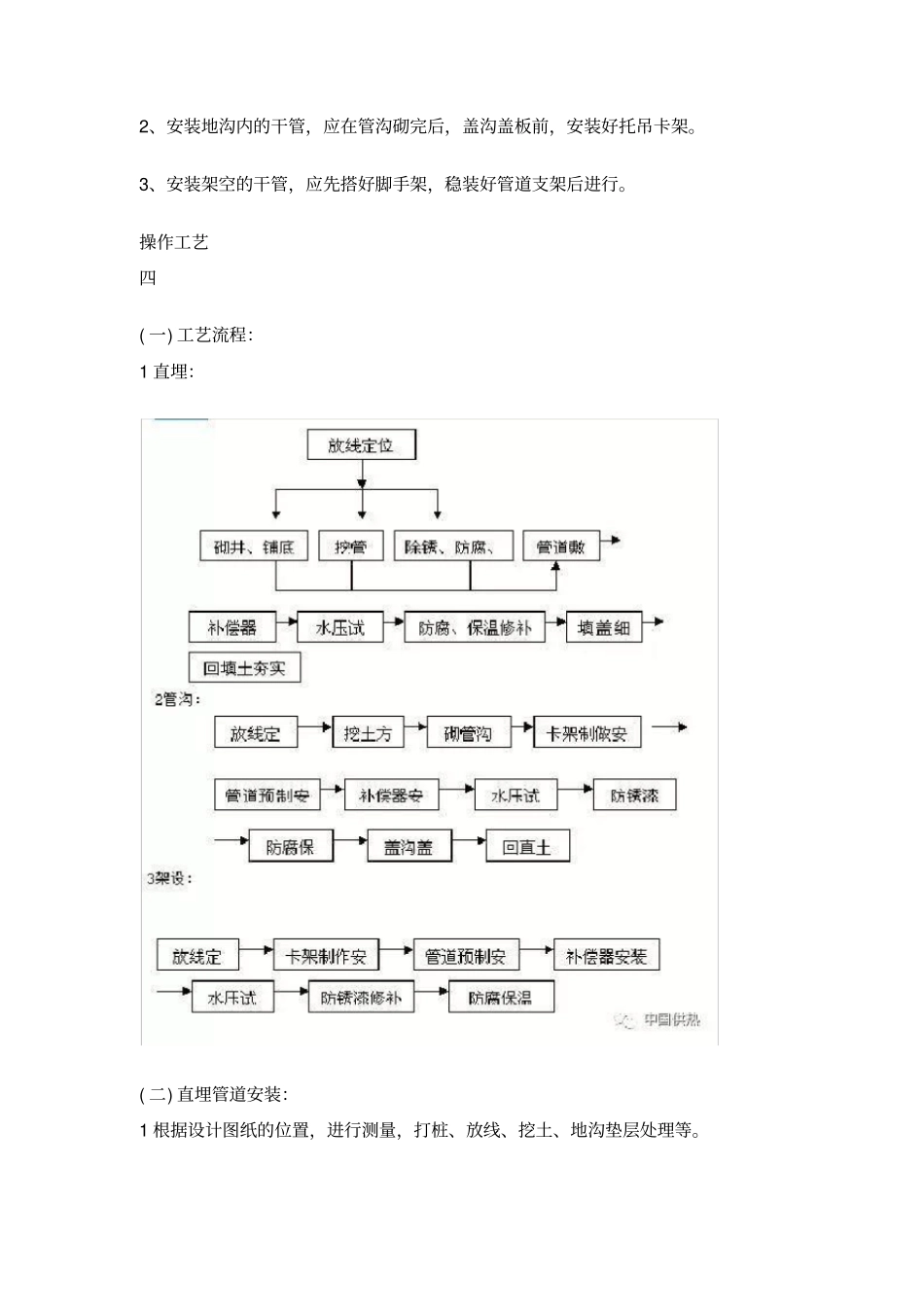

室外供热管道安装 —— 技术交底室外供热管道安装本工艺标准适用于民用建筑群（小区）饱和蒸汽压力不大于0.8Mpa，热水温度不超过 150℃的室外采暖及生活热水供应管道( 包括直埋、 地沟或架空管道 ) 安装工程。材料要求一?1 管材：碳素钢管、 无缝钢管、 镀锌碳素钢管应有产品合格证，管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平等缺陷。?2 管件符合现行标准，有出厂合格证，无偏扣、乱扣、方扣、断丝和角度不准等缺陷。?3 各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。?4 附属装置：减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求应有产品合格证及说明书。?5 型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。主要机具二?1 机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。?2 工具：套丝板、压力案、管钳、活板子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。作业条件三1、安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。2、安装地沟内的干管，应在管沟砌完后，盖沟盖板前，安装好托吊卡架。3、安装架空的干管，应先搭好脚手架，稳装好管道支架后进行。操作工艺四( 一) 工艺流程：1 直埋：( 二) 直埋管道安装：1 根据设计图纸的位置，进行测量，打桩、放线、挖土、地沟垫层处理等。2 为便于管道安装，挖沟时应将挖出来的土堆放在沟边一侧，土堆底边应与沟边保持 0.6 ～1m的距离，沟底要求打平夯实，以防止管道弯曲受力不均。3 管道下沟前，应检查沟底标高沟宽尺寸是否符合设计要求，保温管应检查保温层是否有损伤，如局部有损伤时，应将损伤部位放在上面，并做好标记，便于统一修理。4 管径不大于 200mm的管道应先在沟边进行分段焊接，每段长度在 25～35m范围内。放管时，应用绳索将一端固定在地锚上，并套卷管段拉住另一端，用撬杠将管段移至沟边， 放好木滑杠， 统一指挥慢速放绳使管段沿滑木杠下滚。为避免管道弯曲，拉绳不得少于两条，沟内不得站人。5 沟内管道焊接，连接前必须清理管腔，找平找直，焊接处要挖出操作坑，其大小要便于焊接操作。6 阀门、配件、补偿器支架等，应在施工前按施工要求预先放在沟边沿线，并在试压前安装完毕。7 管道水压试验，应按设计要求和规范规定，办理隐检试压手续，把水泄净。8 管讲防腐，应预先集...
