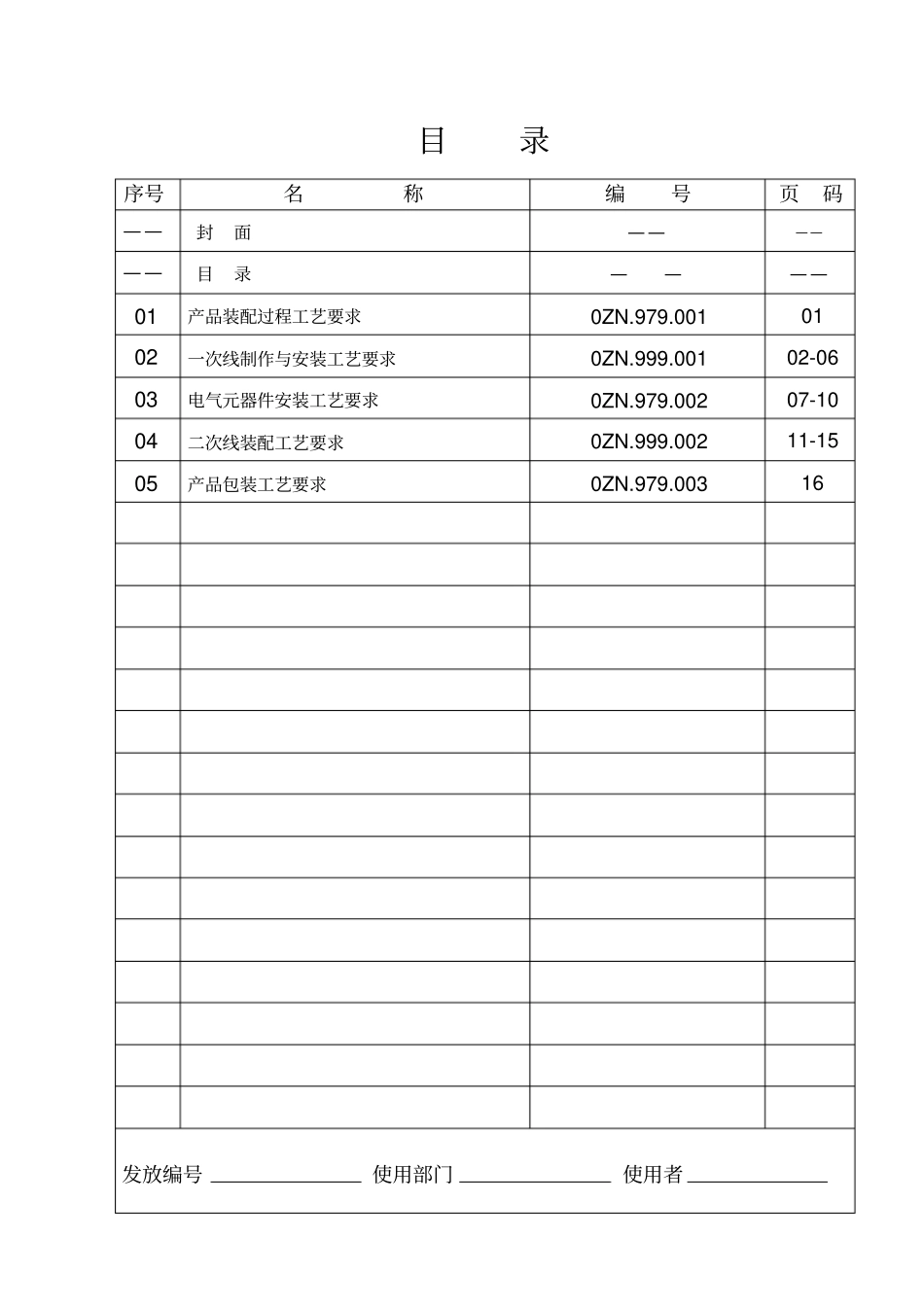

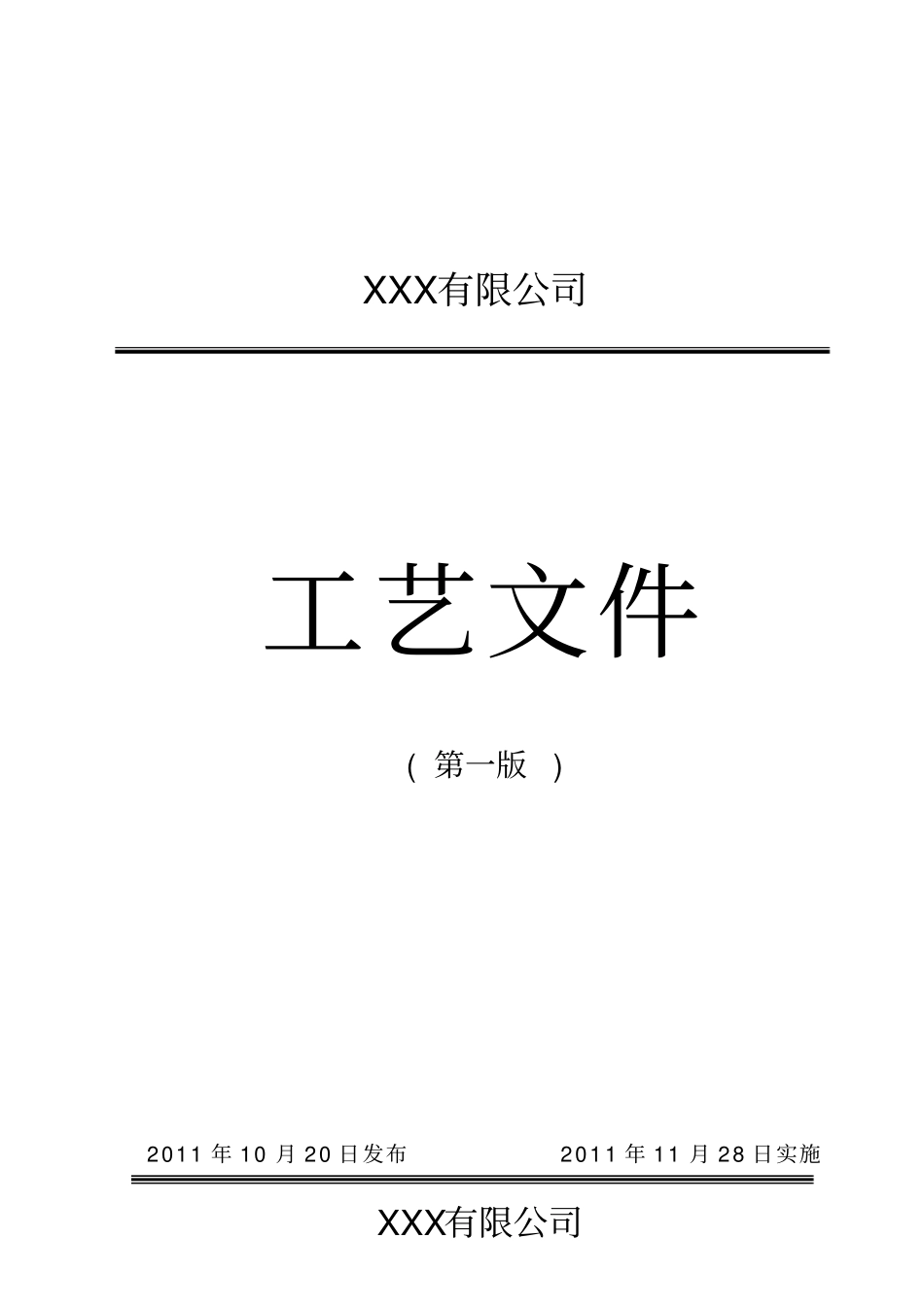

XXX有限公司工艺文件( 第一版) 2011 年 10 月 20 日发布201 1 年 11 月 28 日实施XXX有限公司目录序号名称编号页码——封面——————目录————01 产品装配过程工艺要求0ZN.979.001 0102 一次线制作与安装工艺要求0ZN.999.00102-06 03 电气元器件安装工艺要求0ZN.979.00207-1004 二次线装配工艺要求0ZN.999.00211-1505 产品包装工艺要求0ZN.979.003 16 发放编号使用部门使用者XXX 有限公司文件编号0ZN.979.001 版 本 2015A产品装配过程工艺要求修订次（ 0）1： 目的对低压成套无功功率补偿装置装配过程的工艺要求等作出规定。2： 范围适用于生产低压成套无功功率补偿装置的产品装配过程。3： 装配过程规范及检验要求操作人员依据产品图纸和相关工序的工艺作业指导书进行装配和进行自检，一：产品装配工艺流程图二：产品装配工艺流程内容序号工步名称工 作 内 容责任部门1 母线制作按 0ZN.999.001 《一次线制作与安装工艺要求》装配车间2 母线安装3 一次装配按 0ZN.979.002 《电气元器件安装工艺要求》装配车间4 二次装配按 0ZN.999.002 《二次线装配工艺要求》装配车间5 包装参照 0ZN.979.003 《产品包装工艺要求》装配车间编制审核批准1母线制作母线安装一次元件装配二次装配通电调试例行 ( 确认 )检验成品包装成品入库XXX 有限公司文件编号0ZN.999.001 版 本 2015A一次线制作与安装工艺要求修订次（ 2）1： 适用范围本工艺要求适用于低压成套无功功率补偿装置一次线的制作与安装工艺要求，并作为生产和检验的依椐。2： 工装设备及工具——多工位母排加工机——活动板手（4″ — 12″ ）、梅花板手、套筒板手、液压压线钳, 力矩板手——各种不同规格直柄麻花钻头、丝攻, 砂布、铅笔——砂轮 , 卷尺（ 1— 3 米） , 台钻 , 攻丝机 , 钢角尺 , 各种规格锉刀3： 母排的工艺要求3.1剪切下料 : 母线要求平直 , 不得有明显的锺痕, 凹坑等缺陷 , 母排下料一般用母排加工机切断, 母线在下料前应校正, 3.1.1母线在剪切时受压较大, 使断面变形 , 其厚度偏差按以表的规定母排厚度3-4 4-5 5-6 6 以上厚度偏差0.5 0.7 1.0 1.2 3.1.2去尖角 , 母线断口处应平滑圆整, 不能有毛刺存在, 以防止产生放电, 及便于安装 . 3.2 冲孔 : 在钻床或母排加工机上加工，或采用液压冲孔机冲孔。最好一个接触面上2-4 孔一次用冲孔模完成 . 冲孔后接触面应平...
