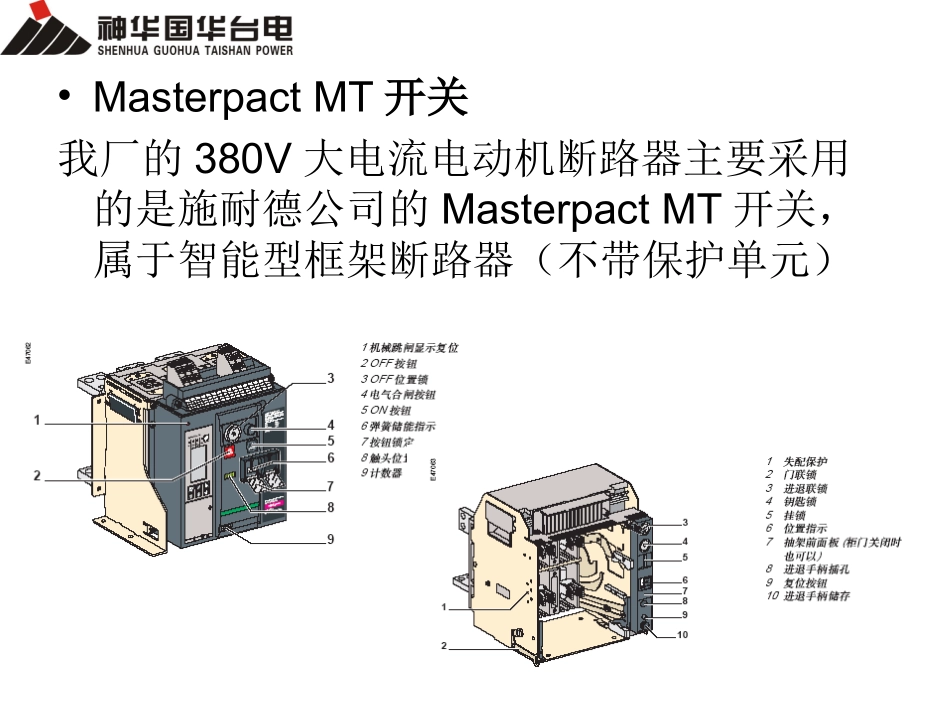

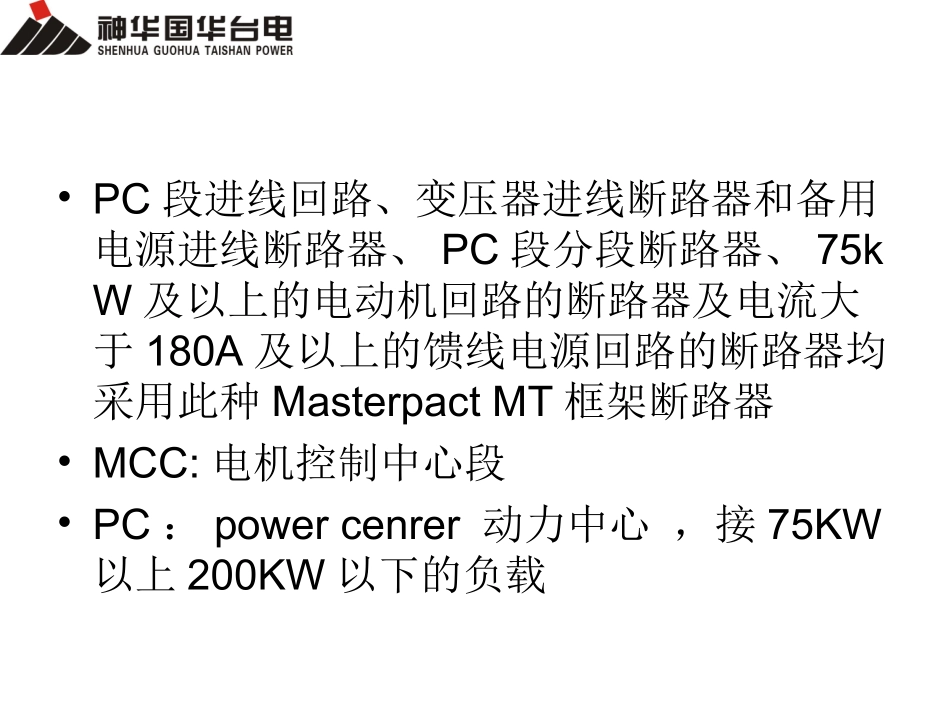

380V开关介绍和相关•MasterpactMT开关我厂的380V大电流电动机断路器主要采用的是施耐德公司的MasterpactMT开关,属于智能型框架断路器(不带保护单元)•PC段进线回路、变压器进线断路器和备用电源进线断路器、PC段分段断路器、75kW及以上的电动机回路的断路器及电流大于180A及以上的馈线电源回路的断路器均采用此种MasterpactMT框架断路器•MCC:电机控制中心段•PC:powercenrer动力中心,接75KW以上200KW以下的负载•断路器合闸合闸条件:断路器断开(OFF)弹簧储能盘上和就地无分闸指令•断路器合闸方式有三种:1)就地机械合闸2)就地电气合闸远程合闸分闸:XF和MX线圈用于远程控制。跳闸后复位:可通过就地面板上的机修指示器看出断路器的跳闸信号,必须到就地就行手动复位。•控制单元开关采用的是Micrologic控制单元,我厂主要应用的是6.0A型,不属施耐德原配单元。•保护及功能介绍:•长延时保护一般设定的保护电流比较大,延时相对长,电流大于保护电流值后开始计时,后跳闸,主要为了防止电缆过载发热;相关概念热记忆:在跳闸之前和之后,热记忆功能持续记录电缆内的热量。•短延时保护防止配电系统短路。跳闸延时可用于保证断路器的上下级级联配合,能起到防越级跳闸的功能。•接地保护接地故障可引起故障点或导线的温升。•自动保护一般动作于严重过载或短路时。•故障指示长延时跳闸信号:lr灯亮短延时脱扣信号:lsd/li灯亮接地故障脱扣信号:lg/ln△灯亮控制单元的自动保护跳闸信号:Ap灯亮•电流表测量数字屏幕持续显示最大相电流。使用导航键可显示I1,I2,I3,In,Ig,In△和贮存电流(最大值)。显示每相的当前值。以长延时电流设定Ir的百分值柱状显示1,2和3相测量值。•380V开关装有机械或电气闭锁,其防误功能如下:1)无法将合闸的小车开关从试验位置推至工作位置;2)无法将合闸的小车开关从工作位置拉出至试验位置;3)小车开关在工作位置与试验位置之间,无法合上开关;4)只有小车开关在工作、试验、检修位置时,操作手柄才能推压到位;5)开关操作手柄未复位时,开关无法合上。•380V配电装置中小车开关有三个位置:1)工作:小车触头插入柜内母线的固定触头内,二次回路接通,开关柜门关闭。2)试验:小车触头与固定触头分开。二次插头接通。3)检修:小车触头与固定触头分开,二次插头分离。•配电装置运行中的检查项目1)配电装置无异常声音,无异味,配电装置金属外壳应无振动;2)开关、刀闸小车的柜门应关闭并上锁;3)配电装置各指示灯,仪表、综保装置指示正确;4)配电装置室内通风,照明及门锁完好;5)电室内无漏水,无积水及其它可能引起不安全的现象;6)开关、电压互感器柜内继电器室内有无掉牌信号;7)开关柜上带电显示装置试验正常;8)开关柜上加热器装置运行正常。•380v小电流开关我常主要采用了CompactNS开关。由于NS开关比较简单,而且保护都很少,所以不多说。•双投开关选用美国产ASCO300系列无中间暂停位置,附手动操作把手。切换速度快,於1/6秒内完成,负载实际断电时间少於50msGroup1控制器可设定2种延时:发动机启动延时、正常侧切换至紧急侧延时等等•电流互感器,厂家苏州顺宏,二次负载(VA)2.5~10VA•零序电流互感器,厂家河北博为,二次负载(VA)10VA•PT1,厂家汕头互感器厂,型号JDG-0.5,额定电压比380/100,结构单相双线圈干式电气开关和相关在停送电和厂用电受电时,需要较多的操作,所以对一般的操作原则,我搜集了一点资料,可供参考讨论•1继电保护及自动装置的投入、退出原则设备正常运行时,应按有关规定投入其保护及自动装置。在倒闸操作时,一次设备运行方式的改变,对继电保护动作特性、保护范围有影响的,应将其继电保护运行方式、定值做相应调整,继电保护、二次回路故障影响保护装置正确动作时,应将继电保护退出。投入继电保护时,先投保护装置电源,后投保护出口压板;退出时与此相反。其目的是防止投、送保护时其误动作。电气设备送电前,应按照规定将保护装置投入运行(受一次设备运行方式影响的除外)。电气设备停电后,应将有关保护装置退出。•2设备的停、送电操作原则1,电气设备停、送电操...
