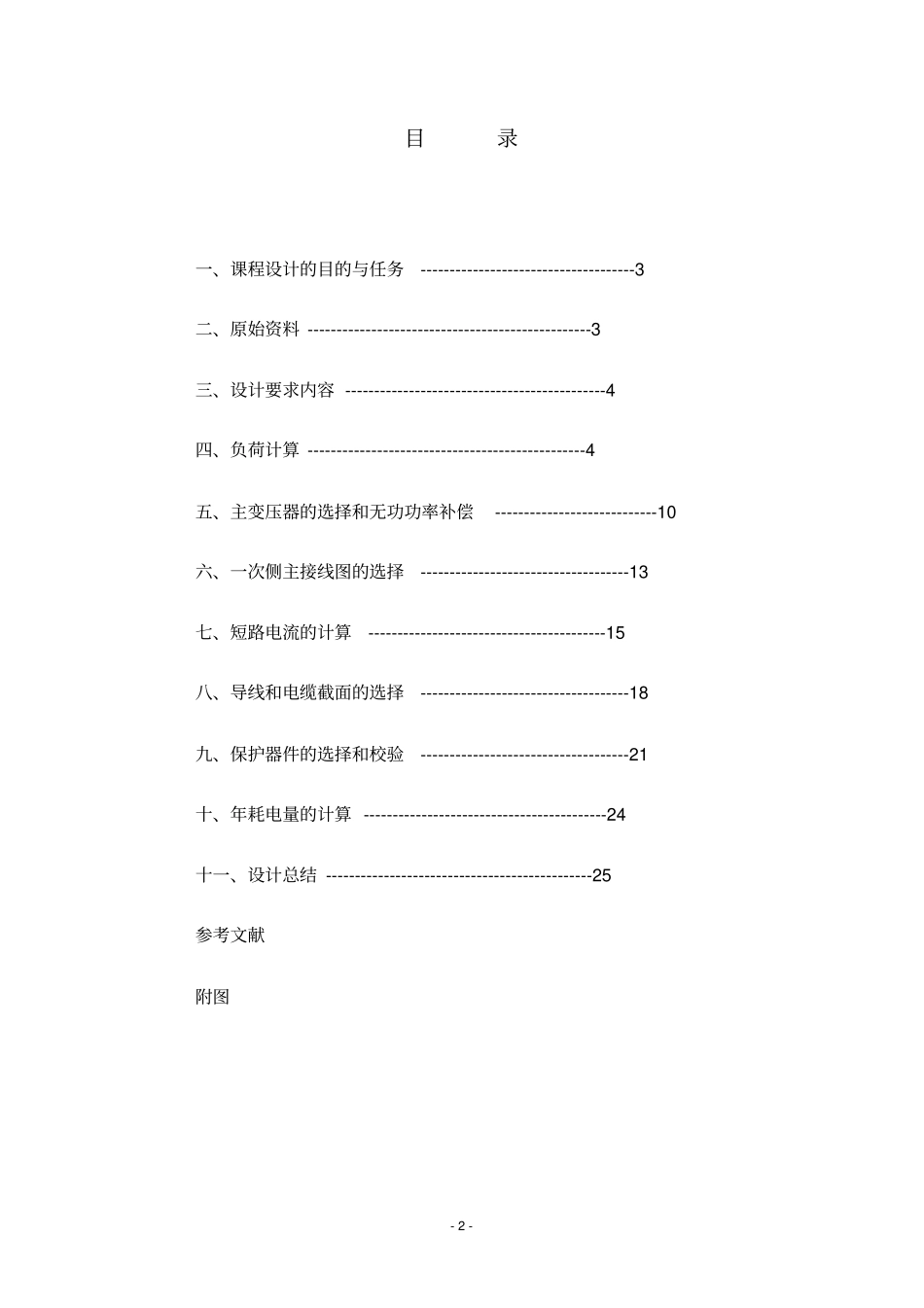

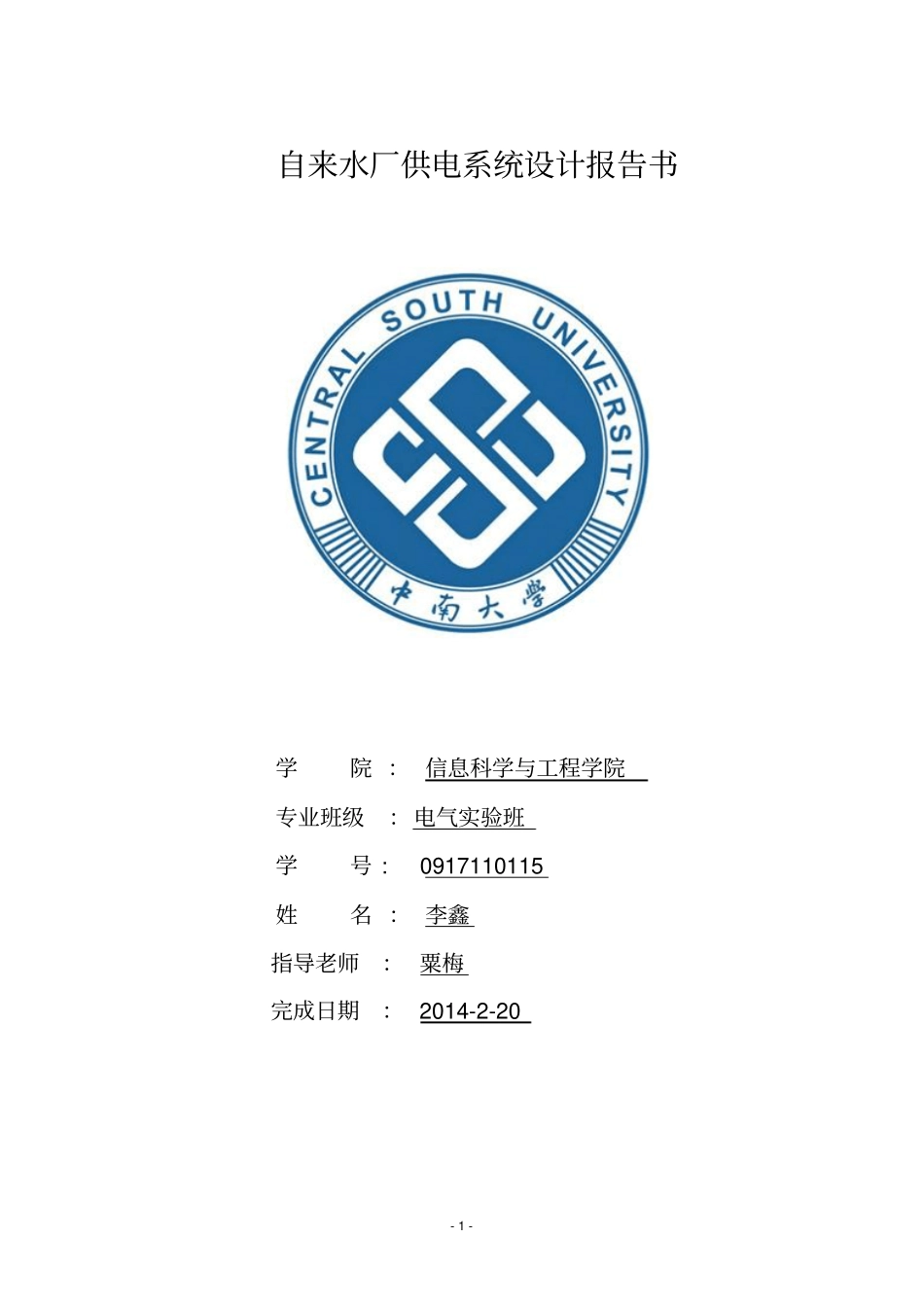

- 1 - 自来水厂供电系统设计报告书学院 ： 信息科学与工程学院专业班级：电气实验班学号 : 0917110115姓名 ： 李鑫指导老师： 粟梅完成日期： 2014-2-20- 2 - 目录一、课程设计的目的与任务-------------------------------------3 二、原始资料 -------------------------------------------------3 三、设计要求内容 ---------------------------------------------4 四、负荷计算 ------------------------------------------------4 五、主变压器的选择和无功功率补偿----------------------------10 六、一次侧主接线图的选择------------------------------------13 七、短路电流的计算 -----------------------------------------15 八、导线和电缆截面的选择------------------------------------18 九、保护器件的选择和校验------------------------------------21 十、年耗电量的计算 ------------------------------------------24 十一、设计总结 ----------------------------------------------25 参考文献附图- 3 - 一、课程设计的目的与任务供电系统与电气控制是自动化专业的专业课，具有很强的实践性和工程背景，供电系统与电气控制课程设计的目的在于培养学生综合运用供电系统与电气控制的知识和理论分析和解决供电系统设计问题，使学生建立正确的设计思想，掌握工程设计的一般程序、 规范和方法， 提高学生调查研究、 查阅文献及正确使用技术资料、标准、手册等工具书的能力，理解分析、制定设计方案的能力，设计计算和绘图能力，实验研究及系统调试能力，编写设计说明书的能力。二、原始资料（1） 自来水厂用电设备一览表（附表2）（2） 自来水厂平面布置图（附图5）（3） 自来水厂机修车间平面布置图（附图6）（4） 该厂年最大有功负荷利用小时数Tmax=8000小时（5） 该厂一、二泵房为二级负荷，机修及办公室为三级负荷。（6） 电源条件：距该厂 8 公里处，有一地区变电所， 地区变电所可分别从两段35kV 母线上各提供一回电源，这两段母线的短路容量皆为：MVAsdP350)3(（7） 气象及其他有关资料a)要求车间变电所低压侧的功率因数为0.85 。高压侧功率因数为0.95 。b)年平均温度及最高温度最热月平均最高温度年平均温度最热月土壤平均温度35℃18℃30℃地区变点所U p=35KV 总降压变电所U e=10KV 去 自 来水厂去 自 来水厂d(3) d(3) l=5km 0x =0.4Ω /km（同上）...
