完整版淮阴工学院工业自动化网络试卷及答案文档良心出品VIP免费

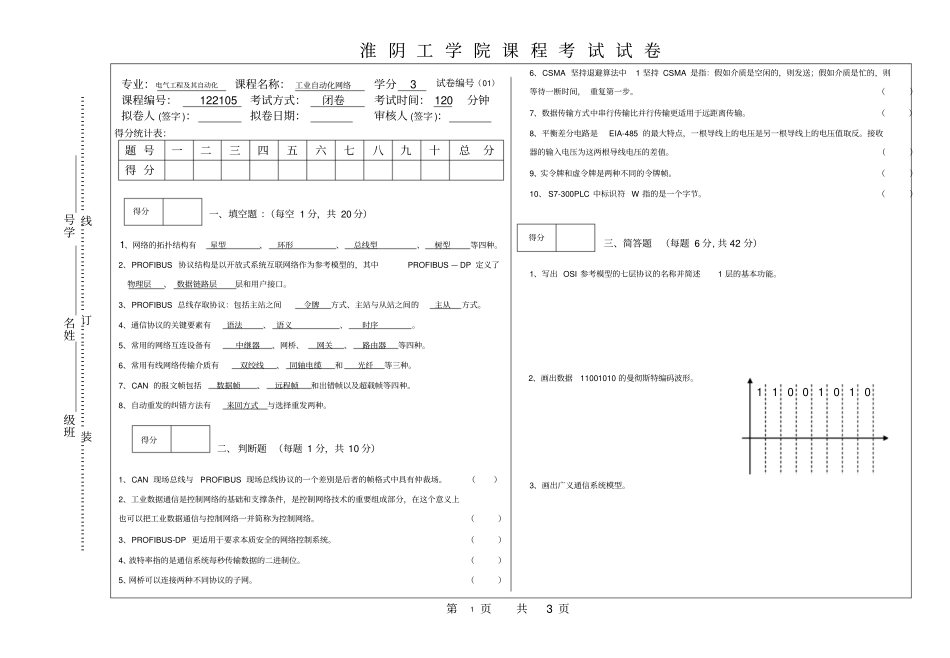

淮 阴 工 学 院 课 程 考 试 试 卷第1 页共3 页班级姓名学号----------------------------装--------------------------订----------------------线-----------------------------得分统计表：题 号一二三四五六七八九十总分得 分一、填空题 ：（每空 1 分，共 20 分）1、网络的拓扑结构有星型、环形、总线型、树型等四种。2、PROFIBUS 协议结构是以开放式系统互联网络作为参考模型的，其中PROFIBUS — DP 定义了物理层、 数据链路层层和用户接口。3、PROFIBUS 总线存取协议：包括主站之间令牌方式、主站与从站之间的主从方式。4、通信协议的关键要素有语法、 语义、时序。5、常用的网络互连设备有中继器、网桥、网关、路由器等四种。6、常用有线网络传输介质有双绞线、 同轴电缆和光纤等三种。7、CAN 的报文帧包括数据帧、远程帧和出错帧以及超载帧等四种。8、自动重发的纠错方法有来回方式与选择重发两种。二、 判断题 （每题 1 分，共 10 分）1、CAN 现场总线与PROFIBUS 现场总线协议的一个差别是后者的帧格式中具有仲裁场。（）2、工业数据通信是控制网络的基础和支撑条件，是控制网络技术的重要组成部分，在这个意义上也可以把工业数据通信与控制网络一并简称为控制网络。（）3、PROFIBUS-DP 更适用于要求本质安全的网络控制系统。（）4、波特率指的是通信系统每秒传输数据的二进制位。（）5、网桥可以连接两种不同协议的子网。（）6、CSMA 坚持退避算法中1 坚持 CSMA 是指：假如介质是空闲的，则发送；假如介质是忙的，则等待一断时间， 重复第一步。（）7、数据传输方式中串行传输比并行传输更适用于远距离传输。（）8、平衡差分电路是EIA-485 的最大特点，一根导线上的电压是另一根导线上的电压值取反。接收器的输入电压为这两根导线电压的差值。（）9、实令牌和虚令牌是两种不同的令牌帧。（）10、 S7-300PLC 中标识符 W 指的是一个字节。（）三、简答题（每题 6 分, 共 42 分）1、写出 OSI 参考模型的七层协议的名称并简述1 层的基本功能。2、画出数据11001010 的曼彻斯特编码波形。3、画出广义通信系统模型。专业：电气工程及其自动化课程名称： 工业自动化网络学分3 试卷编号（01）课程编号：122105 考试方式：闭卷考试时间： 120 分钟拟卷人 (签字 )：拟卷日期：审核人 (签字 )：得分得分得分1 1 0 0 1 0 1 0 淮 阴 工 学 院 课 程 考 试 试 卷...
