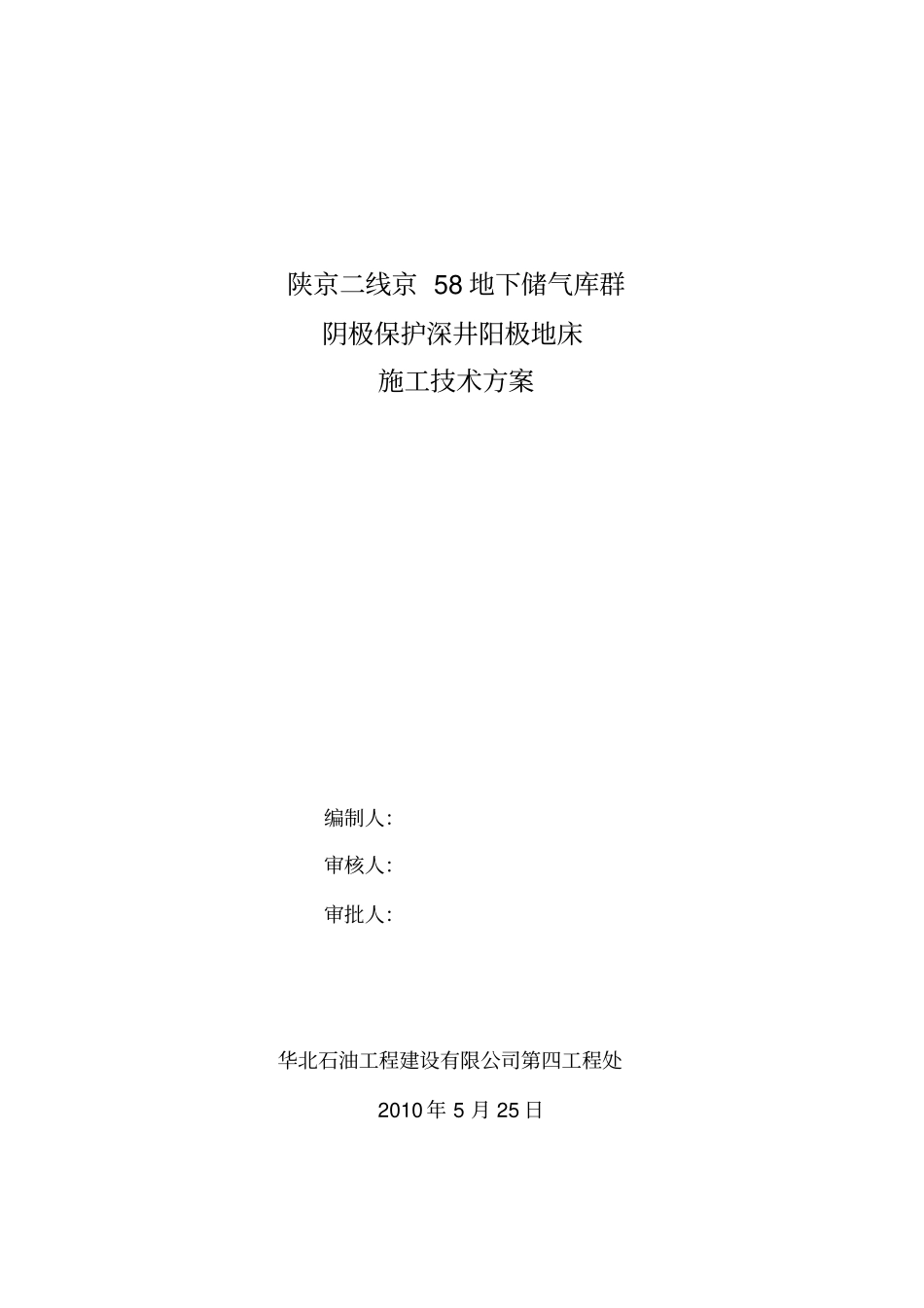

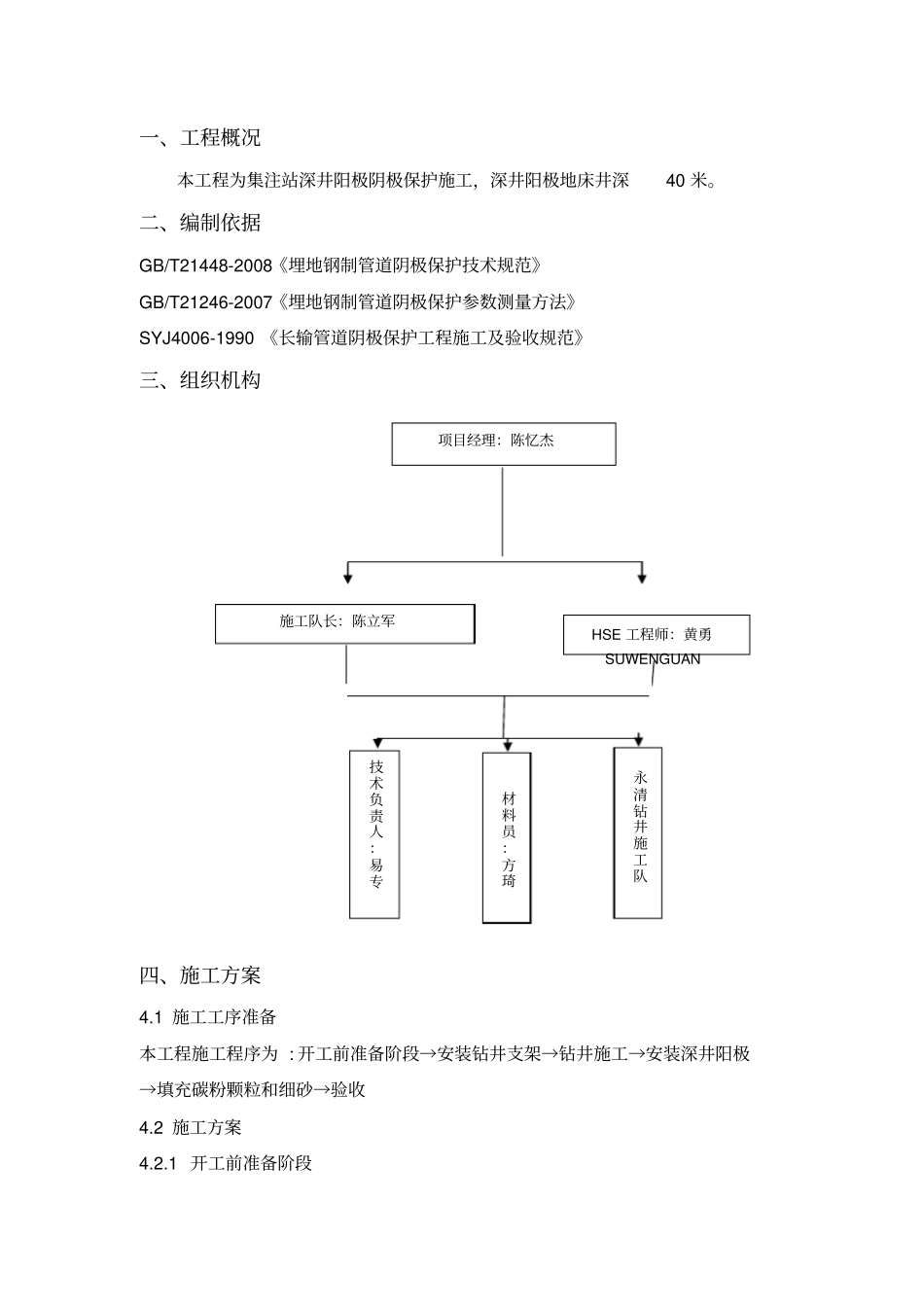

陕京二线京 58 地下储气库群阴极保护深井阳极地床施工技术方案编制人：审核人：审批人：华北石油工程建设有限公司第四工程处2010 年 5 月 25 日一、工程概况本工程为集注站深井阳极阴极保护施工，深井阳极地床井深40 米。二、编制依据GB/T21448-2008《埋地钢制管道阴极保护技术规范》GB/T21246-2007《埋地钢制管道阴极保护参数测量方法》SYJ4006-1990 《长输管道阴极保护工程施工及验收规范》三、组织机构四、施工方案4.1 施工工序准备本工程施工程序为 : 开工前准备阶段→安装钻井支架→钻井施工→安装深井阳极→填充碳粉颗粒和细砂→验收4.2 施工方案4.2.1 开工前准备阶段项目经理：陈忆杰施工队长：陈立军HSE 工程师：黄勇SUWENGUAN 材料员：方琦永清钻井施工队技术负责人：易专1）施工开工前，对地下管线进行探测，发现没有管线后方可进行下一步施工作业2）确定位置后，对场地进行清理，去除杂物及其他障碍物4.2.2 安装钻井支架永清钻井队进入现场，在清理好的场地上安装钻井支架。应做好机台调直平整，设备布置整齐，器材堆存合理，塔架竖立牢固等工作，然后进行钻机安放4.2.3 钻井施工1）再次探测钻孔下没有地下管线2）钻井井口用护井套管固井，套管采用聚氯乙烯套管（Φ 450*12），套管固井深度要求达到 5.7 米3）由于是在松散地层中钻探成孔，建议采用冲击式钻井清水水压逐级扩孔法。4）在下钻时不断用固井剂固定井壁，防止井塌4.2.4 安装深井阳极1）安装前将两段阳极套管之间进行对接焊接，要求焊接牢固2）排气管及电缆套管均应在下井前在地面施工完毕3）将焊接好的阳极套管缓慢放入井中4.2.5 填充碳粉颗粒及细砂阳极体下井后， 要求阳极体在井的中心位置，在两侧加入足量碳素填料， 要求碳粉填料填充至阳极体上方3 米。然后用细砂填充井眼。4.2.6 完工验收五、安全环境技术措施1、在深井阳极施工方案批准后，要对施工作业人员进行全面技术交底。2、凡参加施工作业人员，必须熟悉钻井方法和工作内容，按施工作业指导书要求进行施工。3、钻井施工现场，应设有专区，钻井区域挂示警牌，派人警戒，非本工程施工人员严禁入内，施工指挥和操作人员均需佩带标记。4、施工过程中，施工人员必须具体分工，明确职责，在整个钻井过程中，要切实遵守现场秩序，服从命令，听从指挥，不得擅自脱离工作岗位。5、施工中参加施工人员必须正确戴好安全帽，凡参加高空作业人员必须系好安全带，且不得随意向下抛物件和工具。6、施...
