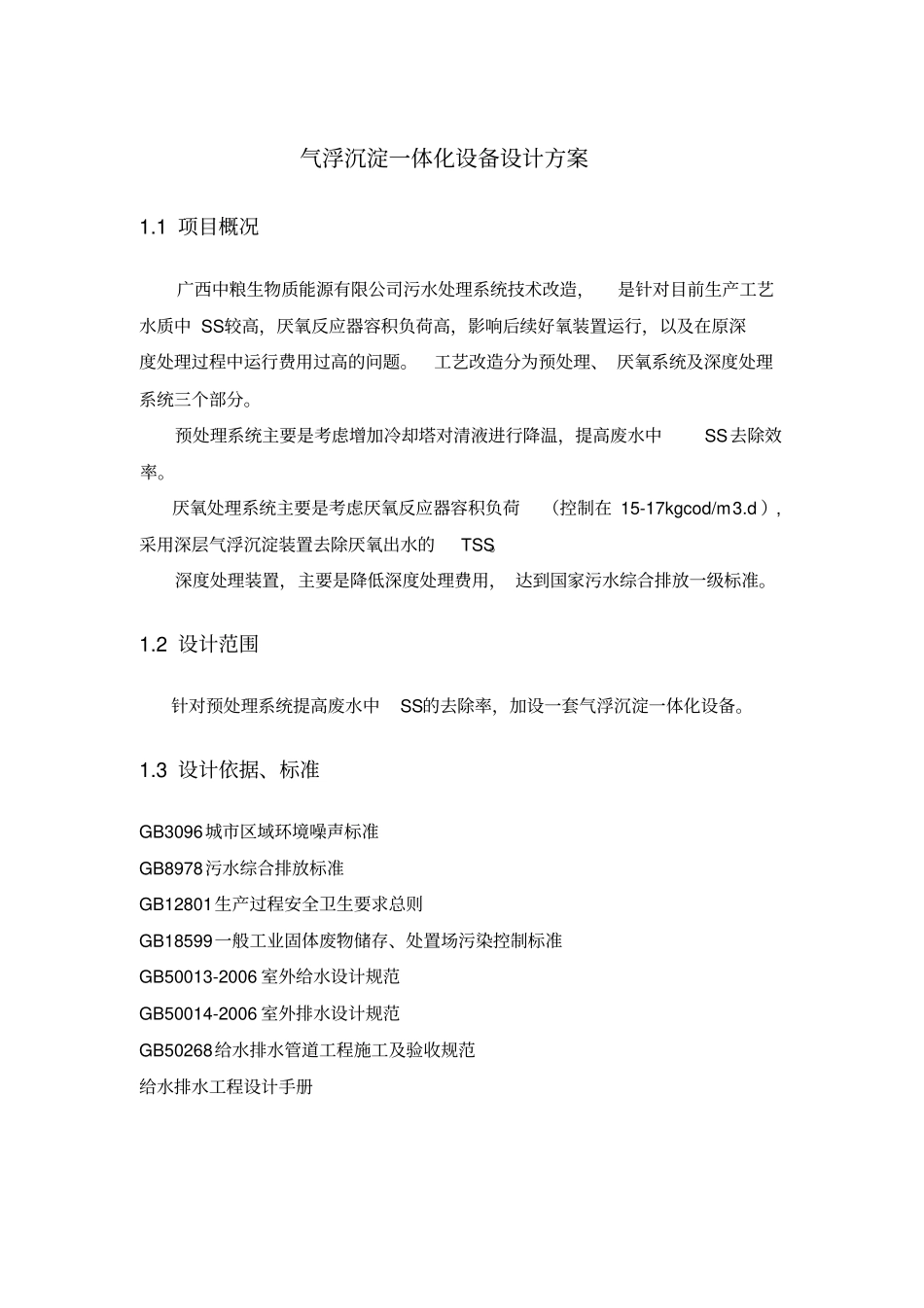

气浮沉淀一体化设备设计方案1.1 项目概况广西中粮生物质能源有限公司污水处理系统技术改造,是针对目前生产工艺水质中 SS较高,厌氧反应器容积负荷高,影响后续好氧装置运行,以及在原深度处理过程中运行费用过高的问题。工艺改造分为预处理、 厌氧系统及深度处理系统三个部分。预处理系统主要是考虑增加冷却塔对清液进行降温,提高废水中SS去除效率。厌氧处理系统主要是考虑厌氧反应器容积负荷(控制在 15-17kgcod/m3.d ),采用深层气浮沉淀装置去除厌氧出水的TSS。深度处理装置,主要是降低深度处理费用, 达到国家污水综合排放一级标准。1.2 设计范围针对预处理系统提高废水中SS的去除率,加设一套气浮沉淀一体化设备。1.3 设计依据、标准GB3096 城市区域环境噪声标准GB8978 污水综合排放标准GB12801 生产过程安全卫生要求总则GB18599 一般工业固体废物储存、处置场污染控制标准GB50013-2006 室外给水设计规范GB50014-2006 室外排水设计规范GB50268 给水排水管道工程施工及验收规范给水排水工程设计手册1.4 设计进出水指标项目设计范围进水设计值出水设计值水量 m3/d 5760 5760 5760 CODcr,mg/l 2400-3400 3000 2400 TSS,mg/l 2400-3200 3200 800 PH 7.2-7.5 7.2-7.5 大于 7.0 温度℃36-38 36-38 1.5 设计理念将深层气浮与沉淀工艺有机结合,一方面降低投资和运行成本,另一方面两种工艺有机结合与一套设备内比单纯的把两种工艺并列存在更节省空间而且效果更好。1.6 设计意图及目标深层气浮是处理悬浮颗粒及油类, 斜管沉淀能处理可沉降的或经絮凝后可沉降的颗粒物,将深层气浮与斜管沉淀有机结合,这样对水中SS的处理更全面,大大提升处理效率,常规气浮对TSS的处理率在 60%左右,经过这样的改良后处理效果超过了 65%。1.7 工艺设计工艺流程1.8 工艺流程说明本工艺采用气浮与斜管沉淀结合的工艺,污水通过提升泵或重力自流的方式经过静态管道混合器,同时往管道混合器中假如混凝剂溶液(按比例),然后污水流入絮凝剂混合区,在絮凝剂混合区中添加絮凝剂溶液(按比例),混和的污水进入絮凝反应区,通过有效的设备内部布局降低污水流速(趋于静态),这样会大大提高絮凝反应效率, 有利于后续气浮反应的效果, 然后污水进入气浮反应管道混合器絮凝反应区气浮分离区气浮反应区混凝剂絮凝混合区回用水区污泥池絮凝剂斜管沉淀区进水进 入下 个处理工序溶气罐空压机气浮沉淀一体化设备区,溶气罐中...
