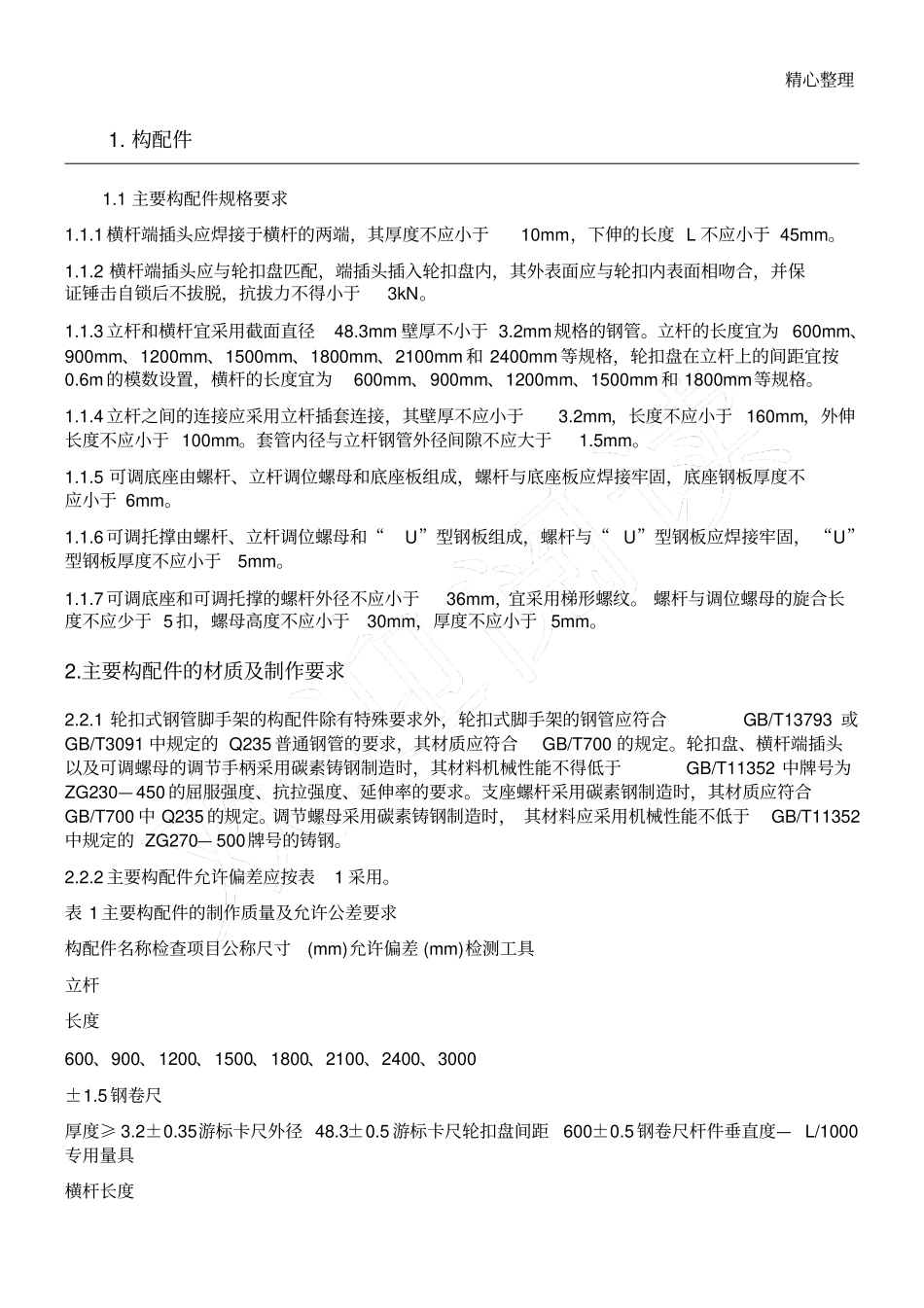

精心整理1. 构配件1.1 主要构配件规格要求1.1.1 横杆端插头应焊接于横杆的两端，其厚度不应小于10mm，下伸的长度 L 不应小于 45mm。1.1.2 横杆端插头应与轮扣盘匹配，端插头插入轮扣盘内，其外表面应与轮扣内表面相吻合，并保证锤击自锁后不拔脱，抗拔力不得小于3kN。1.1.3 立杆和横杆宜采用截面直径48.3mm 壁厚不小于 3.2mm规格的钢管。立杆的长度宜为 600mm、900mm、1200mm、1500mm、1800mm、2100mm 和 2400mm 等规格，轮扣盘在立杆上的间距宜按0.6m 的模数设置，横杆的长度宜为600mm、900mm、1200mm、1500mm 和 1800mm等规格。1.1.4 立杆之间的连接应采用立杆插套连接，其壁厚不应小于3.2mm，长度不应小于 160mm，外伸长度不应小于 100mm。套管内径与立杆钢管外径间隙不应大于1.5mm。1.1.5 可调底座由螺杆、立杆调位螺母和底座板组成，螺杆与底座板应焊接牢固，底座钢板厚度不应小于 6mm。1.1.6 可调托撑由螺杆、立杆调位螺母和“U”型钢板组成，螺杆与“ U”型钢板应焊接牢固， “U”型钢板厚度不应小于5mm。1.1.7 可调底座和可调托撑的螺杆外径不应小于36mm，宜采用梯形螺纹。 螺杆与调位螺母的旋合长度不应少于 5 扣，螺母高度不应小于30mm，厚度不应小于 5mm。2.主要构配件的材质及制作要求2.2.1 轮扣式钢管脚手架的构配件除有特殊要求外，轮扣式脚手架的钢管应符合GB/T13793 或GB/T3091 中规定的 Q235 普通钢管的要求，其材质应符合GB/T700 的规定。轮扣盘、横杆端插头以及可调螺母的调节手柄采用碳素铸钢制造时，其材料机械性能不得低于GB/T11352 中牌号为ZG230— 450 的屈服强度、抗拉强度、延伸率的要求。支座螺杆采用碳素钢制造时，其材质应符合GB/T700 中 Q235 的规定。调节螺母采用碳素铸钢制造时， 其材料应采用机械性能不低于GB/T11352中规定的 ZG270— 500牌号的铸钢。2.2.2 主要构配件允许偏差应按表1 采用。表 1 主要构配件的制作质量及允许公差要求构配件名称检查项目公称尺寸(mm)允许偏差 (mm)检测工具立杆长度600、900、1200、1500、1800、2100、2400、3000 ±1.5 钢卷尺厚度≥ 3.2±0.35游标卡尺外径 48.3±0.5 游标卡尺轮扣盘间距600±0.5 钢卷尺杆件垂直度— L/1000专用量具横杆长度精心整理600、900、1200、1500、1800 ±0.5 钢卷尺轮扣盘厚度≥ 8±0.5 游标卡尺端插头厚度≥ 10±0.3 游标卡尺长度≥ 45±0.5 游标卡尺可调托撑托撑板厚度≥ 5±0.2 ...
