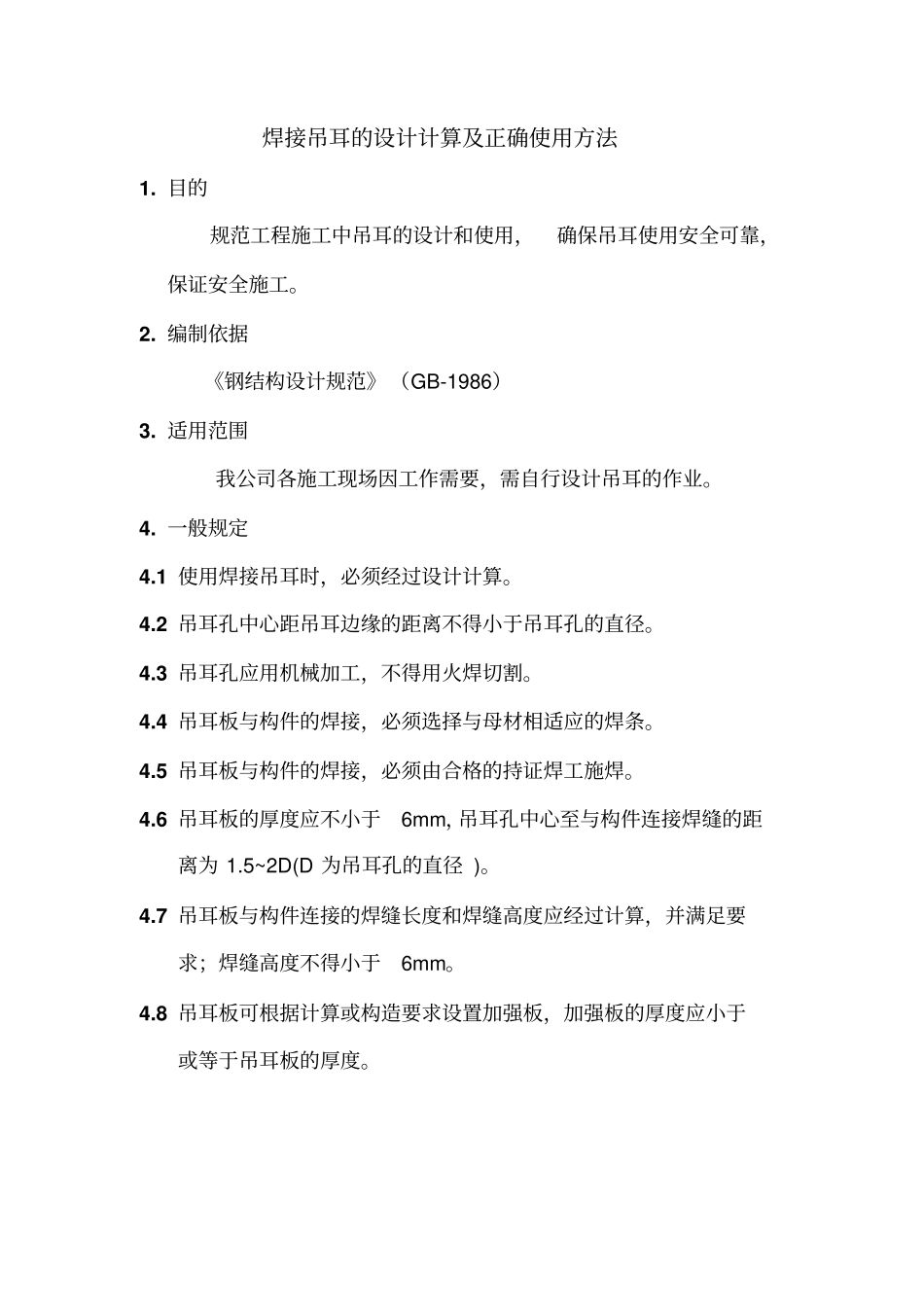

焊接吊耳的设计计算及正确使用方法1. 目的规范工程施工中吊耳的设计和使用，确保吊耳使用安全可靠，保证安全施工。2. 编制依据《钢结构设计规范》（GB-1986）3. 适用范围我公司各施工现场因工作需要，需自行设计吊耳的作业。4. 一般规定4.1 使用焊接吊耳时，必须经过设计计算。4.2 吊耳孔中心距吊耳边缘的距离不得小于吊耳孔的直径。4.3 吊耳孔应用机械加工，不得用火焊切割。4.4 吊耳板与构件的焊接，必须选择与母材相适应的焊条。4.5 吊耳板与构件的焊接，必须由合格的持证焊工施焊。4.6 吊耳板的厚度应不小于6mm，吊耳孔中心至与构件连接焊缝的距离为 1.5~2D(D 为吊耳孔的直径 )。4.7 吊耳板与构件连接的焊缝长度和焊缝高度应经过计算，并满足要求；焊缝高度不得小于6mm。4.8 吊耳板可根据计算或构造要求设置加强板，加强板的厚度应小于或等于吊耳板的厚度。5 吊耳计算5.1 拉应力计算如图所示，拉应力的最不利位置在A－A 断面，其强度计算公式为：σ ＝N／S1σ ≤［σ ］式中： σ ――拉应力N――荷载S1――A-A 断面处的截面积［σ ］――钢材允许拉应力σ 单位： N/mm2 δ ≤ 20 δ >20-40 δ >40-50 Q235 170 155 155 Q345 240 230 215 附：钢丝绳6×37－11.0 －170 － I 它的代表是什么?钢丝绳粗细是多少? 6股，每股 37根绞成。外径 11毫米。公称抗拉强度每平方毫米170 公斤。钢丝的机械性能为I 级。吊装某一构件 ,重约 55KN, 现采用 6*37 钢丝绳作捆绑吊索,其极限抗拉强度为1700N/m㎡,求钢丝绳的直径 . 1.捆绑吊索 —— 钢丝绳有 2根承重。则单根钢丝绳的载荷是55KN/2=27.5KN 取安全系数为 4.5（6）（8）倍时，钢丝绳的最小破断拉力为27.5 ×4.5（或 6）（或 8）＝ 123.75KN（或 165KN)( 或220KN) 经查 GB20118-2006，6×37 结构的纤维芯钢丝绳的破断拉力换算系数为0.295 则钢丝绳的直径为：D= （（123.75 ×1000 ）/（0.295 ×1700 ））^0.5 ＝15.7mm 同理，可以算出安全系数为6和8时的钢丝绳直径为：18.14 和20.9mm 结论：当安全系数取4.5倍时，可采用 ⋯⋯ 其他说明参见2.根据国标规范 6×37 的钢丝绳的破断强度是4.5d ×d 得出： 1700N/m㎡＝ 4.5d ×d＝19.4mm 得出钢丝绳直径为19.4mm 起重吊运钢丝绳的破断拉力慨约计算公式：钢丝绳直径 (mm) 的平方乘以 50 等于破断拉力（公斤）此公式二十年前在一本起重机方面的书上学的，工作...
