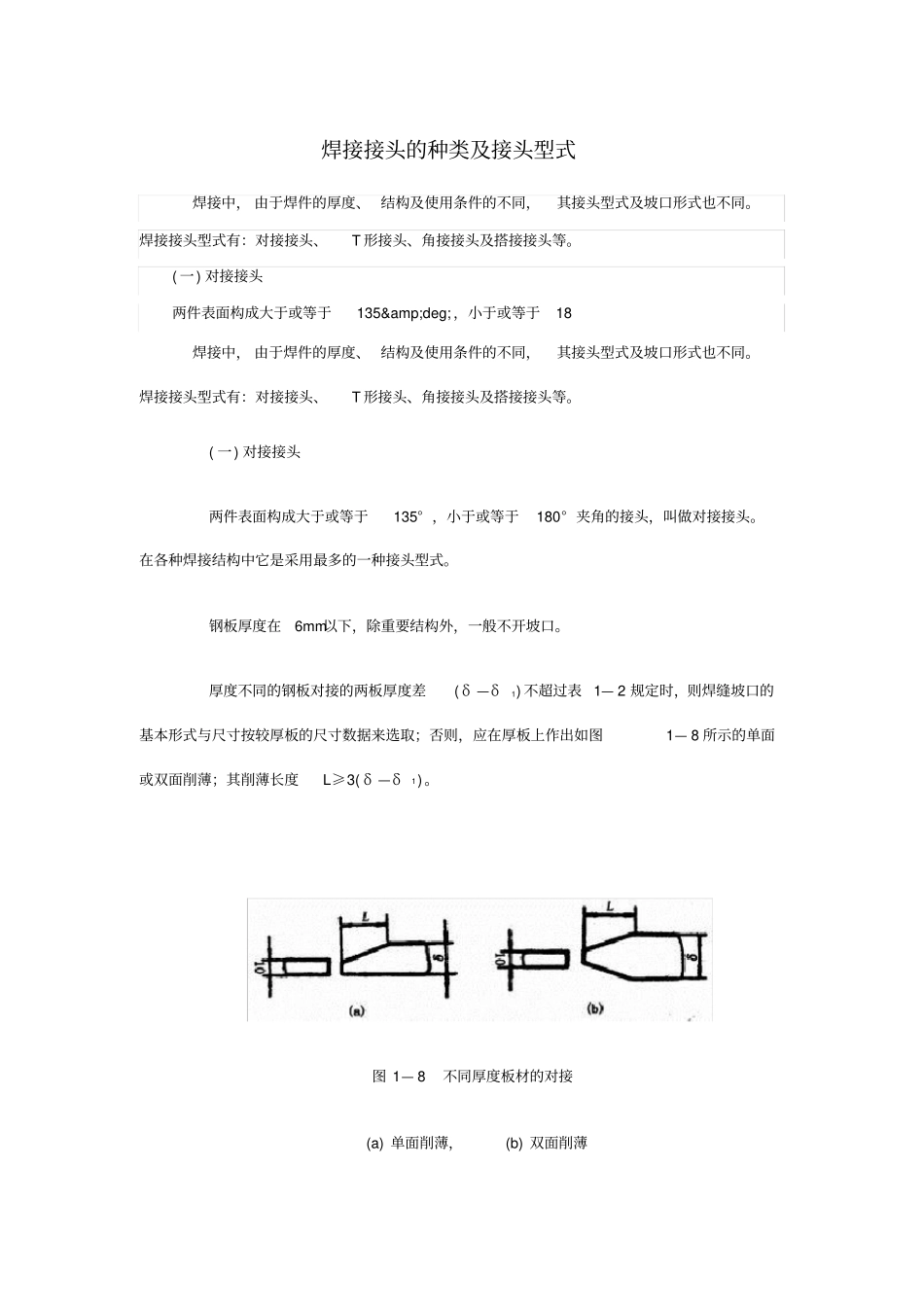

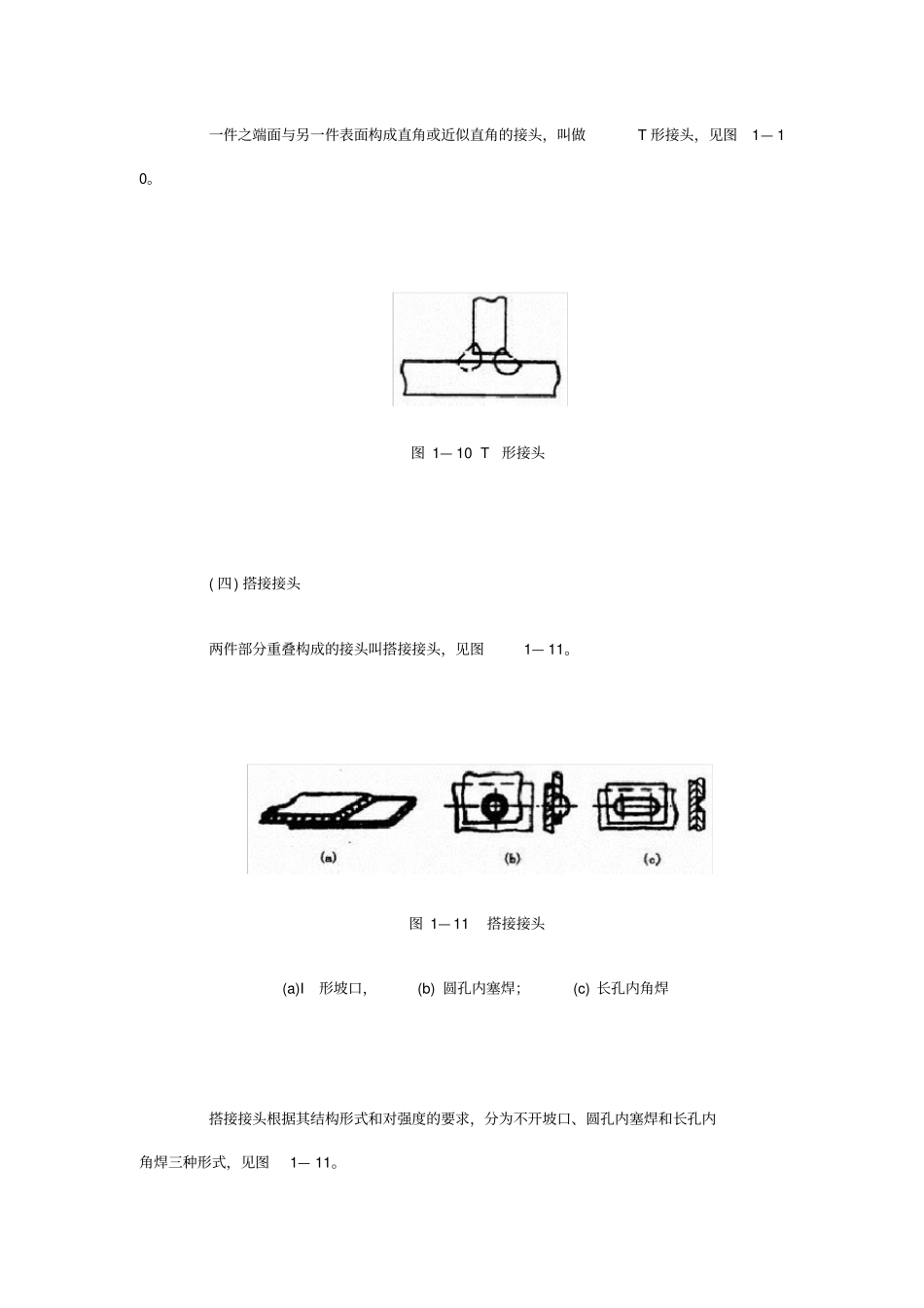

焊接接头的种类及接头型式焊接中， 由于焊件的厚度、 结构及使用条件的不同，其接头型式及坡口形式也不同。焊接接头型式有：对接接头、T 形接头、角接接头及搭接接头等。( 一) 对接接头两件表面构成大于或等于135° ，小于或等于18 焊接中， 由于焊件的厚度、 结构及使用条件的不同，其接头型式及坡口形式也不同。焊接接头型式有：对接接头、T 形接头、角接接头及搭接接头等。( 一) 对接接头两件表面构成大于或等于135° ，小于或等于180° 夹角的接头，叫做对接接头。在各种焊接结构中它是采用最多的一种接头型式。钢板厚度在6mm以下，除重要结构外，一般不开坡口。厚度不同的钢板对接的两板厚度差( δ —δ1) 不超过表 1— 2 规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选取；否则，应在厚板上作出如图1— 8 所示的单面或双面削薄；其削薄长度L≥3( δ —δ1)。图 1— 8 不同厚度板材的对接(a) 单面削薄，(b) 双面削薄表 1-2较薄板厚度δ1≤2～5 >5～9 >9～ 12 >12 允许厚度差 ( δ —δ1) 1 2 3 4 ( 二) 角接接头两焊件端面间构成大于30° 、小于 135° 夹角的接头， 叫做角接接头， 见图 1— 9。这种接头受力状况不太好，常用于不重要的结构中。图 1— 9 角接接头(a)I形坡口；(b) 带钝边单边V 形坡口( 三)T 形接头一件之端面与另一件表面构成直角或近似直角的接头，叫做T 形接头，见图1— 10。图 1— 10 T形接头( 四) 搭接接头两件部分重叠构成的接头叫搭接接头，见图1— 11。图 1— 11 搭接接头(a)I形坡口，(b) 圆孔内塞焊；(c) 长孔内角焊搭接接头根据其结构形式和对强度的要求，分为不开坡口、圆孔内塞焊和长孔内角焊三种形式，见图1— 11。I 形坡口的搭接接头，一般用于厚度12mm以下的钢板， 其重叠部分≥ 2( δ1+δ2) ，双面焊接。这种接头用于不重要的结构中。当遇到重叠部分的面积较大时，可根据板厚及强度要求，分别采用不同大小和数量的圆孔内塞焊或长孔内角焊的接头型式。
