完整版电磁感应综合-导轨模型计算题精选26题含答案详解,推荐文档VIP免费

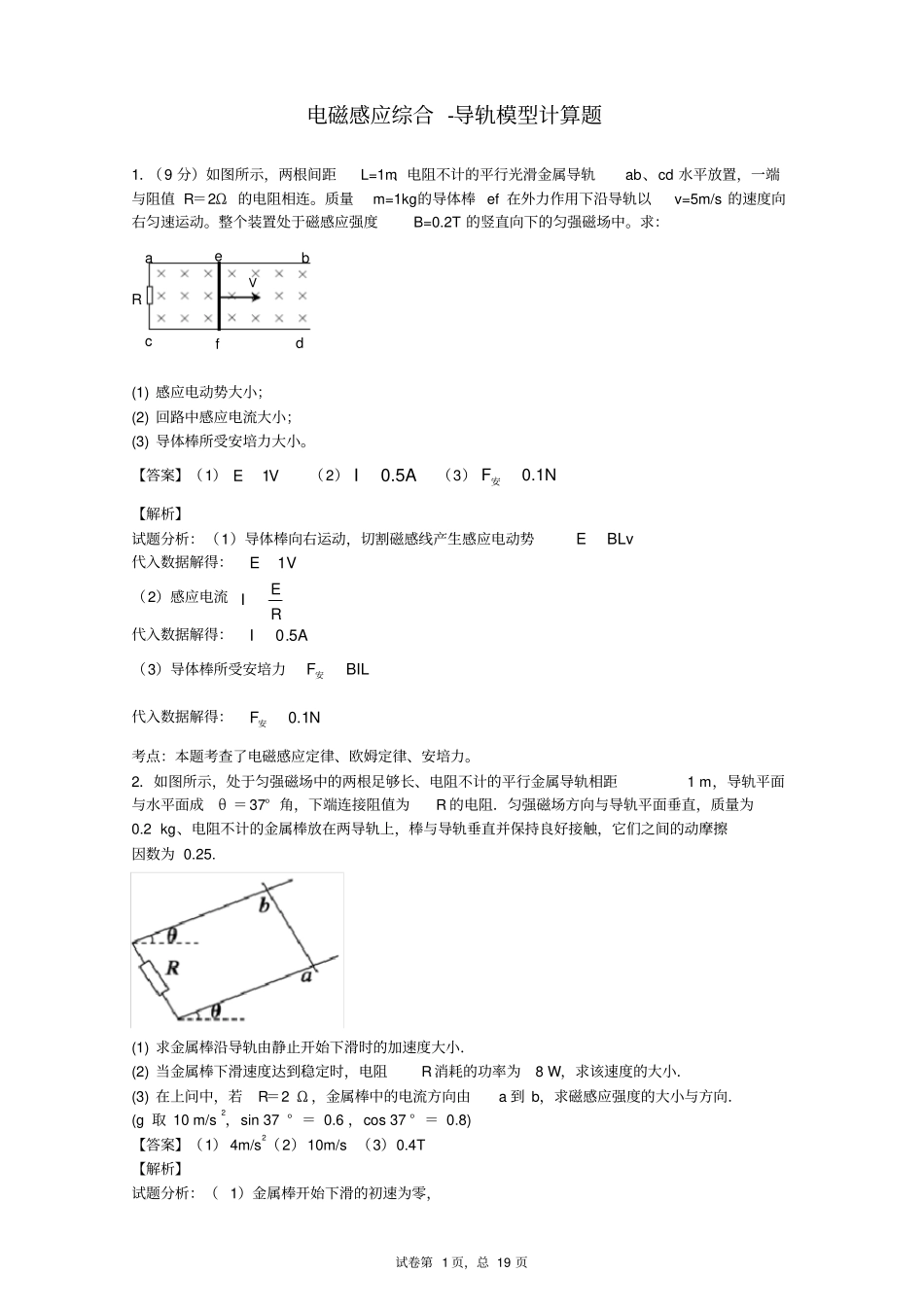

完整版电磁感应综合-导轨模型计算题精选26题含答案详解,推荐文档_第1页
1/19

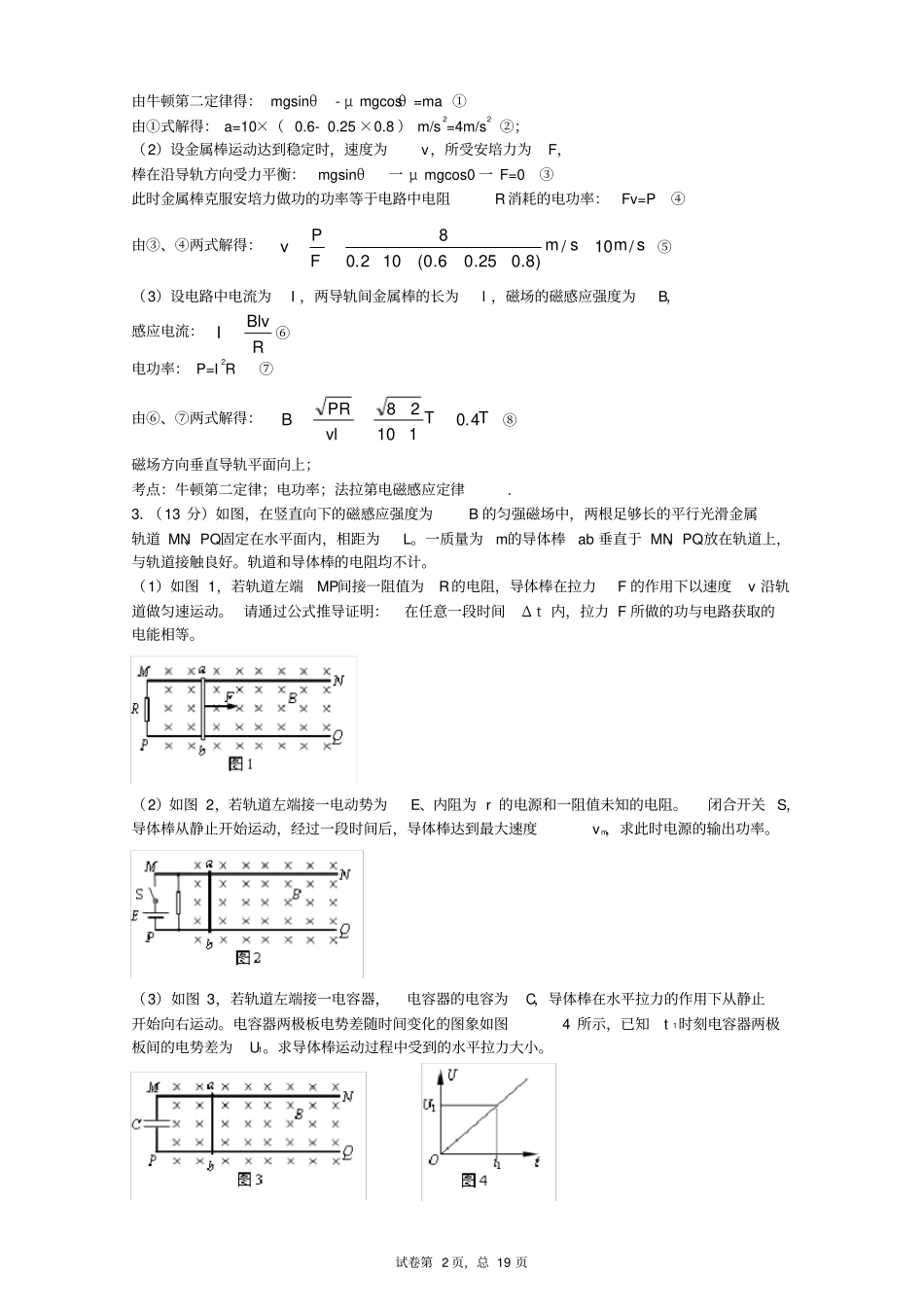

完整版电磁感应综合-导轨模型计算题精选26题含答案详解,推荐文档_第2页
2/19

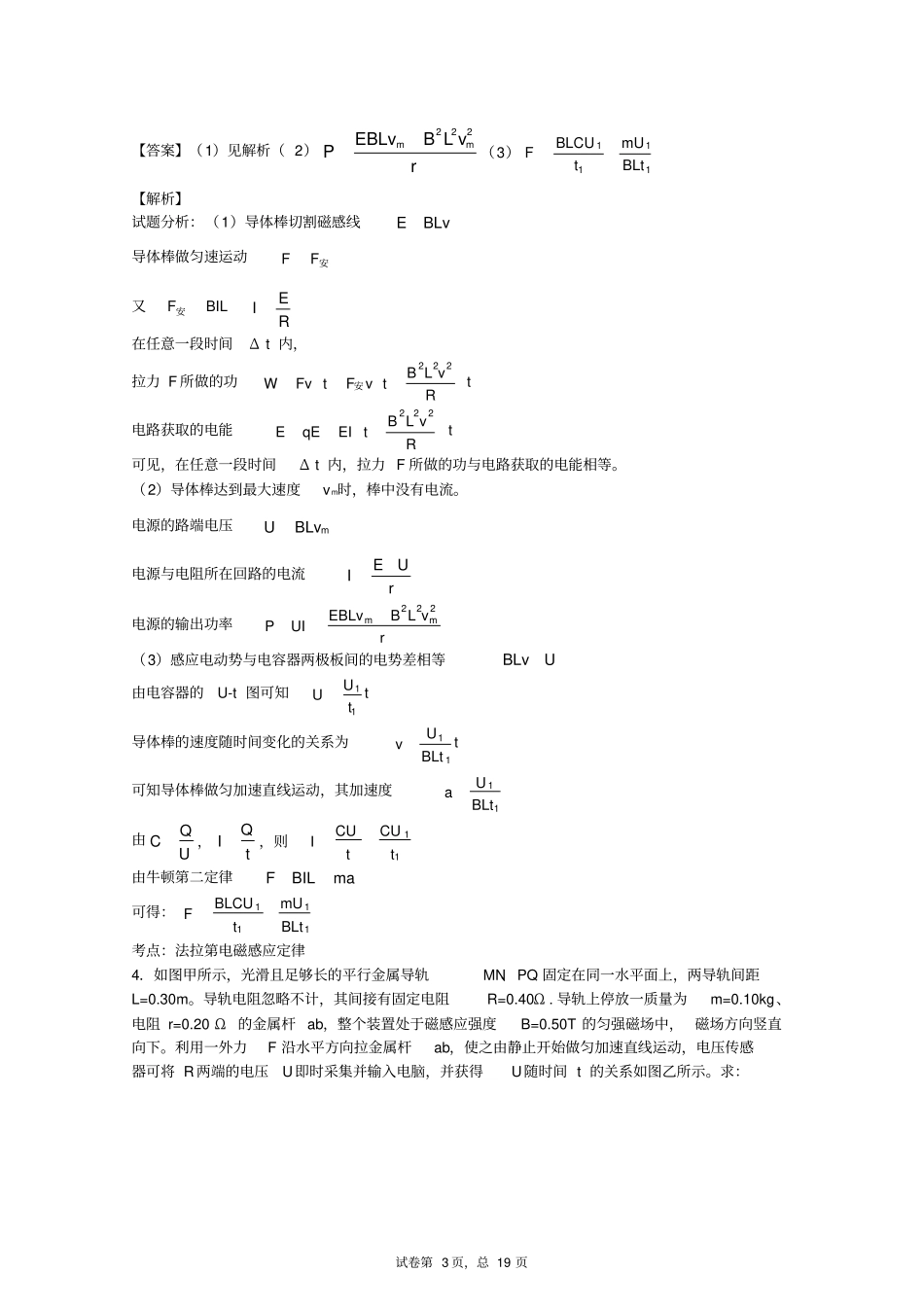

完整版电磁感应综合-导轨模型计算题精选26题含答案详解,推荐文档_第3页
3/19
试卷第 1 页,总 19 页电磁感应综合 -导轨模型计算题1.(9 分)如图所示,两根间距L=1m、电阻不计的平行光滑金属导轨ab、cd 水平放置,一端与阻值 R=2Ω 的电阻相连。质量m=1kg的导体棒 ef 在外力作用下沿导轨以v=5m/s 的速度向右匀速运动。整个装置处于磁感应强度B=0.2T 的竖直向下的匀强磁场中。求:(1) 感应电动势大小;(2) 回路中感应电流大小;(3) 导体棒所受安培力大小。【答案】(1)V1E(2)0.5AI(3)0.1NF安【解析】试题分析:(1)导体棒向右运动,切割磁感线产生感应电动势BLvE代入数据解得:V1E(2)感应电流REI代入数据解得:A5.0I(3)导体棒所受安培力BILF安代入数据解得:N10.F安考点:本题考查了电磁感应定律、欧姆定律、安培力。2.如图所示,处于匀强磁场中的两根足够长、电阻不计的平行金属导轨相距1 m,导轨平面与水平面成θ =37° 角,下端连接阻值为R 的电阻.匀强磁场方向与导轨平面垂直,质量为0.2 kg、电阻不计的金属棒放在两导轨上,棒与导轨垂直并保持良好接触,它们之间的动摩擦因数为 0.25.(1) 求金属棒沿导轨由静止开始下滑时的加速度大小.(2) 当金属棒下滑速度达到稳定时,电阻R消耗的功率为8 W,求该速度的大小.(3) 在上问中,若R=2 Ω ,金属棒中的电流方向由a 到 b,求磁感应强度的大小与方向.(g 取 10 m/s2,sin 37 ° = 0.6 ,cos 37 ° = 0.8)【答案】(1) 4m/s2(2)10m/s (3)0.4T【解析】试题分析:( 1)金属棒开始下滑的初速为零,Ve f b a c d R 试卷第 2 页,总 19 页由牛顿第二定律得: mgsinθ- μ mgcosθ =ma ①由①式解得: a=10×( 0.6- 0.25 ×0.8 ) m/s2=4m/s2 ②;(2)设金属棒运动达到稳定时,速度为v,所受安培力为F,棒在沿导轨方向受力平衡:mgsinθ一 μ mgcos0 一 F=0 ③此时金属棒克服安培力做功的功率等于电路中电阻R消耗的电功率:Fv=P ④由③、④两式解得:smsmFPv/10/)8.025.06.0(102.08⑤(3)设电路中电流为I ,两导轨间金属棒的长为l ,磁场的磁感应强度为B,感应电流:RBlvI⑥电功率: P=I2R ⑦由⑥、⑦两式解得:TTvlPRB4.011028⑧磁场方向垂直导轨平面向上;考点:牛顿第二定律;电功率;法拉第电磁感应定律.3.(13 分)如图,在竖直向下的磁感应强度为B 的匀强磁场中,两根足够长的平行光滑金属轨道 MN、PQ固定在水平面内,相距为L。一质量为m的导体棒ab 垂直于 MN...
