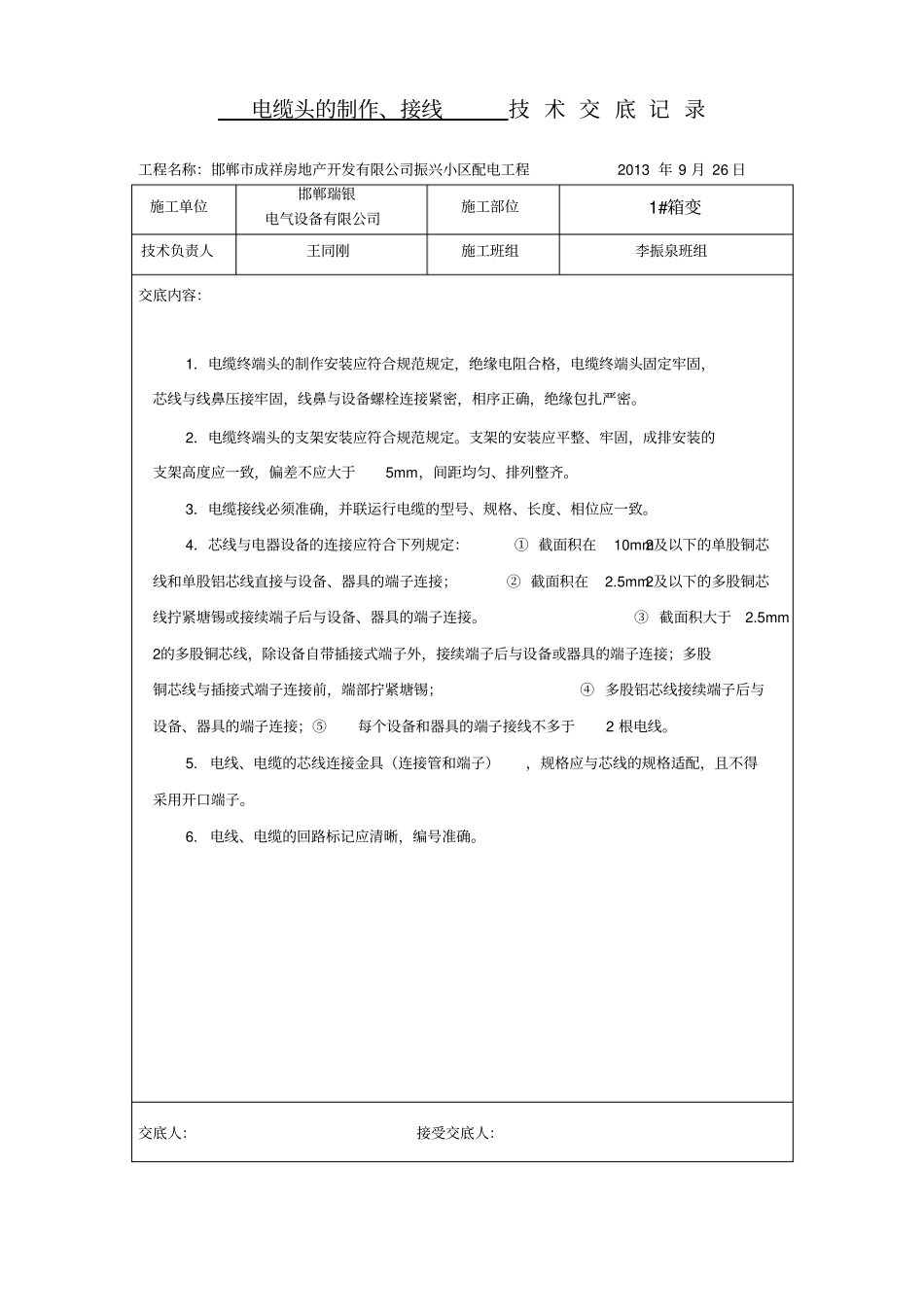

电缆头的制作、接线技 术 交 底 记 录工程名称：邯郸市成祥房地产开发有限公司振兴小区配电工程2013 年 9 月 26 日施工单位邯郸瑞银电气设备有限公司施工部位1#箱变技术负责人王同刚施工班组李振泉班组交底内容：1．电缆终端头的制作安装应符合规范规定，绝缘电阻合格，电缆终端头固定牢固，芯线与线鼻压接牢固，线鼻与设备螺栓连接紧密，相序正确，绝缘包扎严密。2．电缆终端头的支架安装应符合规范规定。支架的安装应平整、牢固，成排安装的支架高度应一致，偏差不应大于5mm，间距均匀、排列整齐。3．电缆接线必须准确，并联运行电缆的型号、规格、长度、相位应一致。4．芯线与电器设备的连接应符合下列规定：① 截面积在10mm2及以下的单股铜芯线和单股铝芯线直接与设备、器具的端子连接；② 截面积在2.5mm2及以下的多股铜芯线拧紧塘锡或接续端子后与设备、器具的端子连接。③ 截面积大于2.5mm2的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧塘锡；④ 多股铝芯线接续端子后与设备、器具的端子连接；⑤每个设备和器具的端子接线不多于2 根电线。5. 电线、电缆的芯线连接金具（连接管和端子），规格应与芯线的规格适配，且不得采用开口端子。6. 电线、电缆的回路标记应清晰，编号准确。交底人：接受交底人：电缆头的制作、接线技 术 交 底 记 录工程名称：邯郸市成祥房地产开发有限公司振兴小区配电工程2013 年 9 月 26 日施工单位邯郸瑞银电气设备有限公司施工部位2#箱变技术负责人王同刚施工班组李振泉班组交底内容：1．电缆终端头的制作安装应符合规范规定，绝缘电阻合格，电缆终端头固定牢固，芯线与线鼻压接牢固，线鼻与设备螺栓连接紧密，相序正确，绝缘包扎严密。2．电缆终端头的支架安装应符合规范规定。支架的安装应平整、牢固，成排安装的支架高度应一致，偏差不应大于5mm，间距均匀、排列整齐。3．电缆接线必须准确，并联运行电缆的型号、规格、长度、相位应一致。4．芯线与电器设备的连接应符合下列规定：① 截面积在10mm2及以下的单股铜芯线和单股铝芯线直接与设备、器具的端子连接；② 截面积在2.5mm2及以下的多股铜芯线拧紧塘锡或接续端子后与设备、器具的端子连接。③ 截面积大于2.5mm2的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧塘锡；④ 多股铝芯线接...
