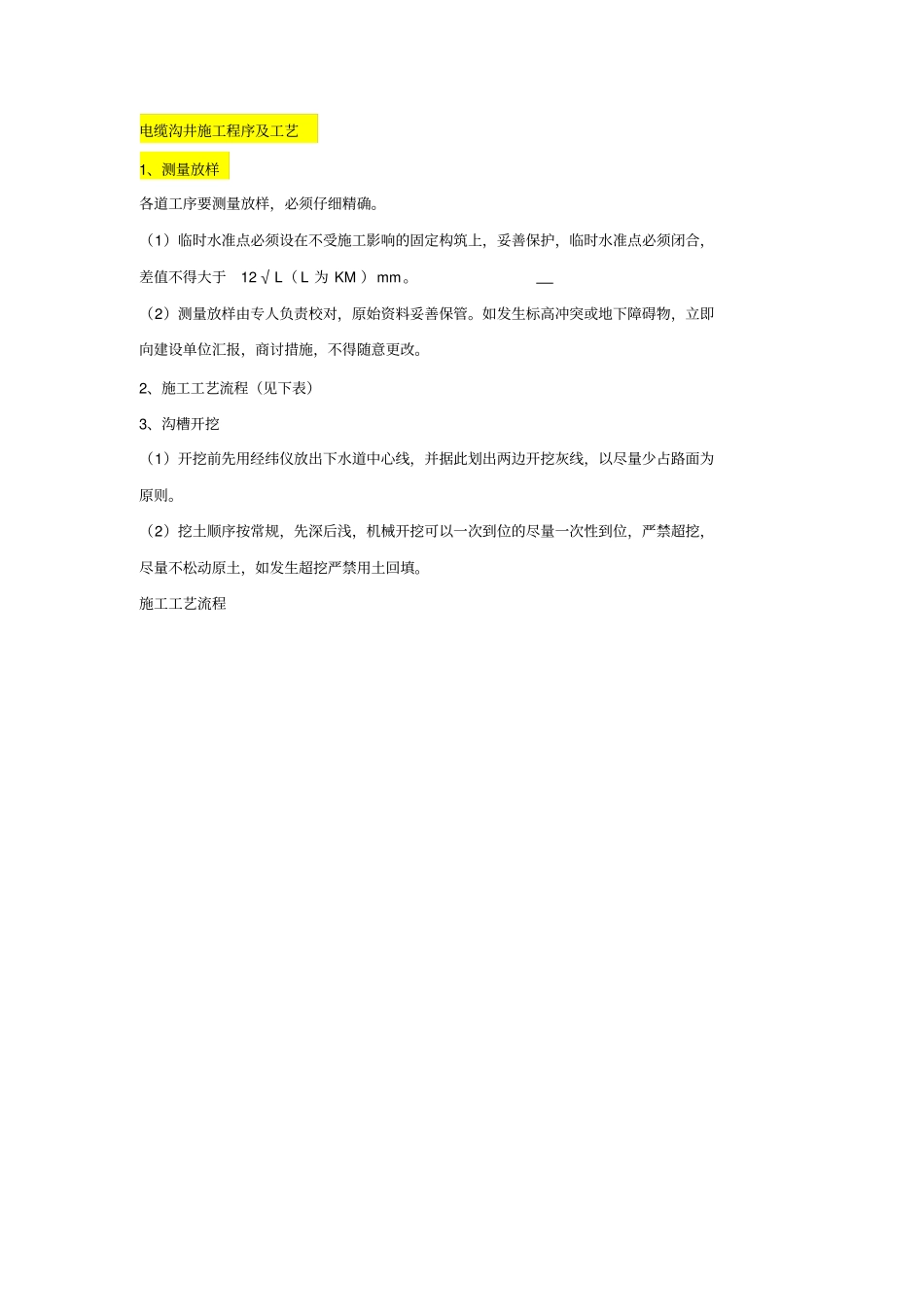

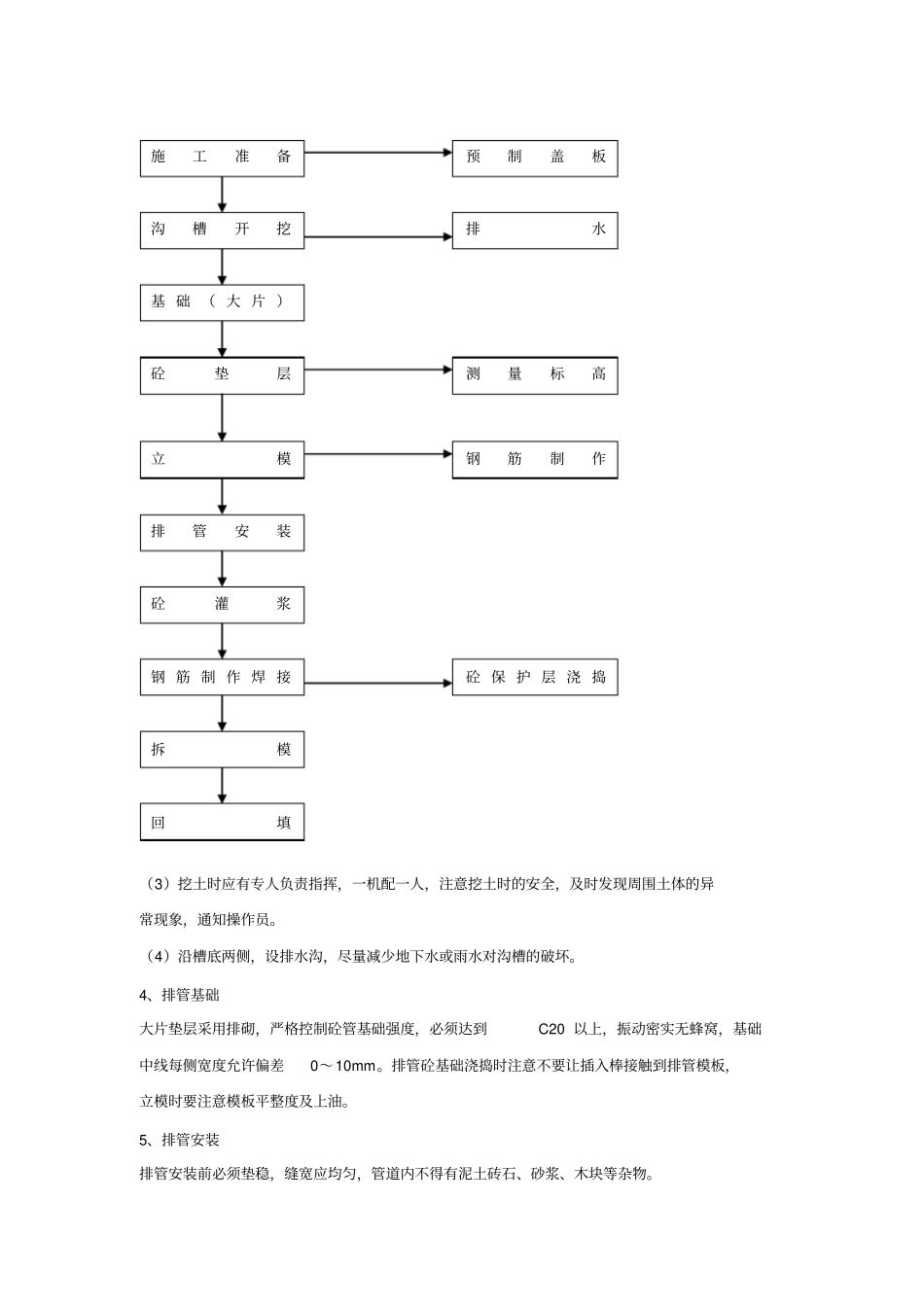

电缆沟井施工程序及工艺1、测量放样各道工序要测量放样，必须仔细精确。（1）临时水准点必须设在不受施工影响的固定构筑上，妥善保护，临时水准点必须闭合，差值不得大于12√L（ L 为 KM ）mm。（2）测量放样由专人负责校对，原始资料妥善保管。如发生标高冲突或地下障碍物，立即向建设单位汇报，商讨措施，不得随意更改。2、施工工艺流程（见下表）3、沟槽开挖（1）开挖前先用经纬仪放出下水道中心线，并据此划出两边开挖灰线，以尽量少占路面为原则。（2）挖土顺序按常规，先深后浅，机械开挖可以一次到位的尽量一次性到位，严禁超挖，尽量不松动原土，如发生超挖严禁用土回填。施工工艺流程（3）挖土时应有专人负责指挥，一机配一人，注意挖土时的安全，及时发现周围土体的异常现象，通知操作员。（4）沿槽底两侧，设排水沟，尽量减少地下水或雨水对沟槽的破坏。4、排管基础大片垫层采用排砌，严格控制砼管基础强度，必须达到C20 以上，振动密实无蜂窝，基础中线每侧宽度允许偏差0～10mm。排管砼基础浇捣时注意不要让插入棒接触到排管模板，立模时要注意模板平整度及上油。5、排管安装排管安装前必须垫稳，缝宽应均匀，管道内不得有泥土砖石、砂浆、木块等杂物。施工准备沟槽开挖基 础 （ 大 片 ）砼垫层立模排管安装砼灌浆钢 筋 制 作 焊 接拆模回填预制盖板排水测量标高钢筋制作砼 保 护 层 浇 捣6、电缆沟体及桥支架的接地扁铁一定要用电焊机焊接牢固，确保接地要求。7、砖砌电缆井（1）根据井的尺寸，在砼基础上定出中心，量出内径。用砖沿四周铺砌，铺砌时要做到上下两砖错缝， 砖与砖之间砂浆饱满，井壁砂浆抹面压光，并严格按施工图施工。方井的长宽，圆井的直径允许偏差±10cm。（2）预制盖板。为达到电业部门要求采用钢模制作，能保证盖板平直度和质量，具体操作时切实注意预制盖板养护期，做到不到养护期不使用的原则，以保证预制件的质量达到设计要求的强度。（3）盖板安装时必须完整无损，安装平衡，位置正确，井盖的高程与路面一致。8、回填厚度应大于50cm，用平板振动器振捣密实。以上工程应在验收合格后，及时进行覆土，防止砼管道暴露时间过长，造成损失；覆土前，槽内杂物应清除干净，抽干积水，管道两侧同时进行回填。
