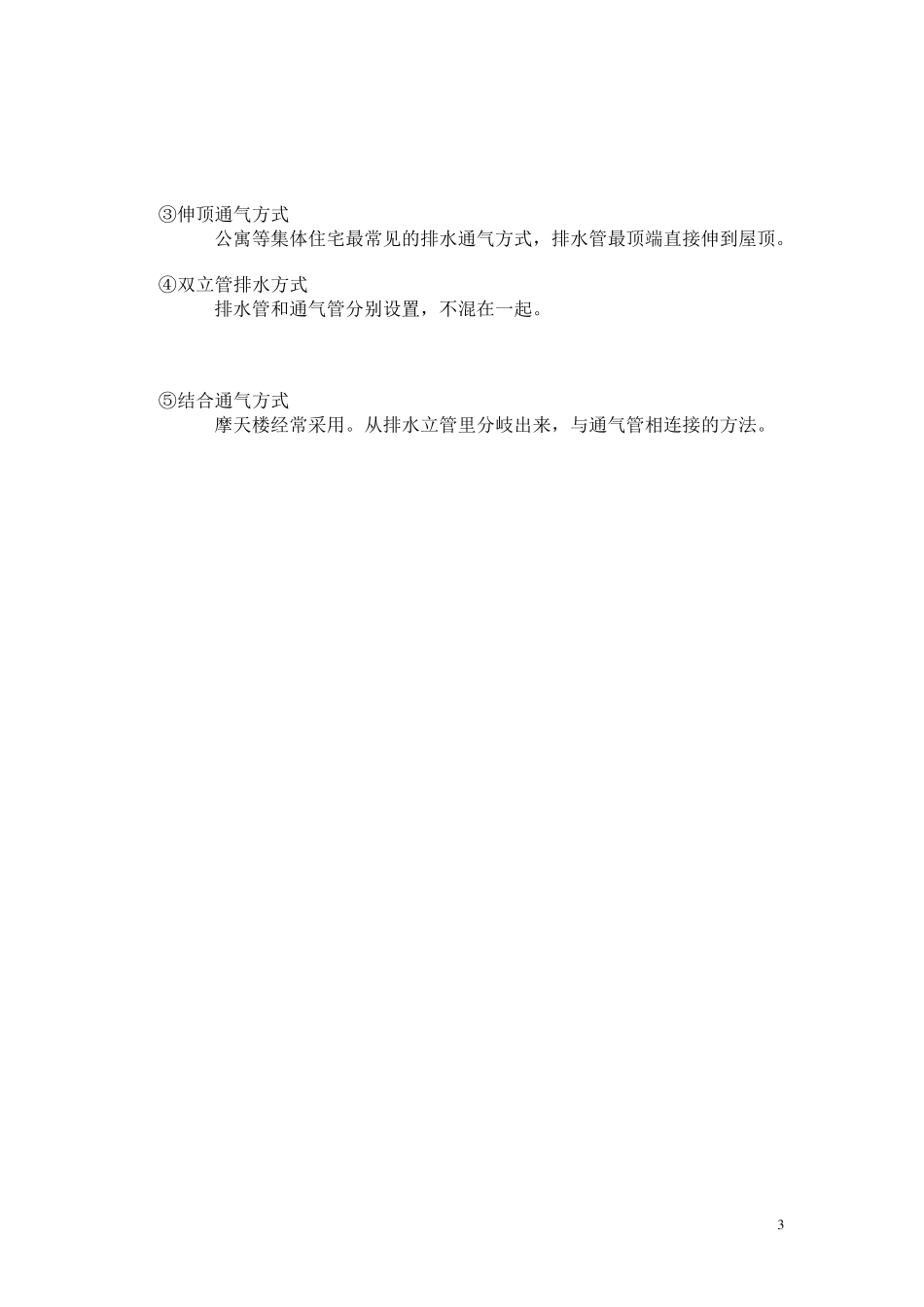

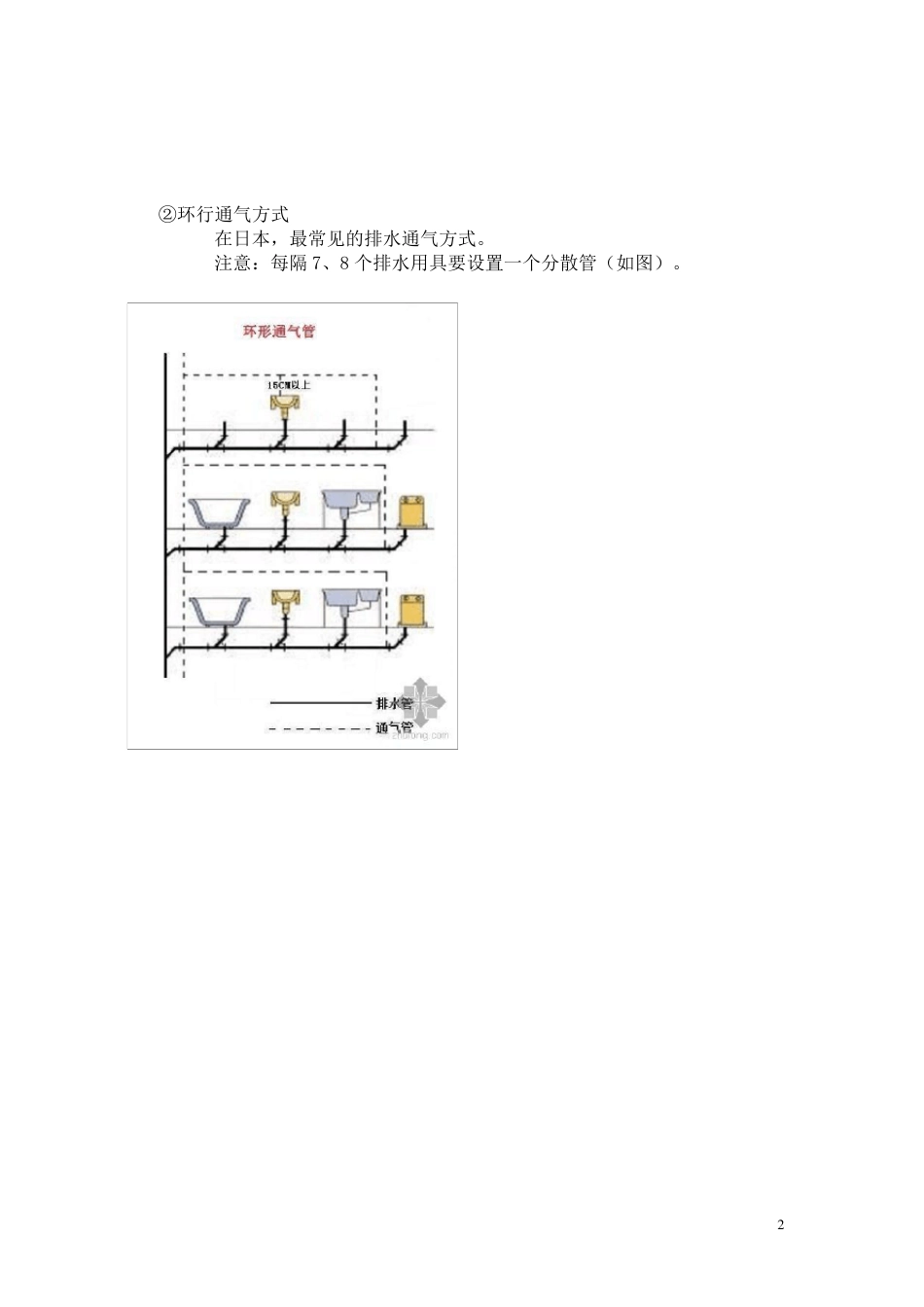

1 图文并茂的讲解排水通气系统 1.通气管的作用 ①保证排水通畅 ②保护 水封不流失 ③稳定排水管内部压力 ④保持排水管内部清洁 2.通气方式（如图） ①器具通气方式 每一个排水用具都带有一个专用的通气管。 2 ②环行通气方式 在日本，最常见的排水通气方式。 注意：每隔 7、8 个排水用具要设置一个分散管（如图）。 3 ③伸顶通气方式 公寓等集体住宅最常见的排水通气方式，排水管最顶端直接伸到屋顶。 ④双立管排水方式 排水管和通气管分别设置，不混在一起。 ⑤结合通气方式 摩天楼经常采用。从排水立管里分岐出来，与通气管相连接的方法。 4 注意：每隔10 层楼就要设置一个分散管。 3.通气管与排水管的连接 ①连接点不应该是直角，应该 45 度斜角 ②管径大小一致 ③通气管与水平位置最低的排水管或排水主管相连 ④通气分管与通气主管的连接位置要在比排水用具高于150mm 的地方（如图）。 4.设置通气管时的注意事项 ①地板式环形通气管不能在地板下与通气主管相连（如图） 5 ②污水、杂排水、净化槽等通气管分别单独配管 ③禁止与排雨管相连 ④禁止与空调排水管相连 ⑤为保障排水顺畅，通气管要设置一些坡度（如图） 6
