图样中型材的标注方法VIP免费

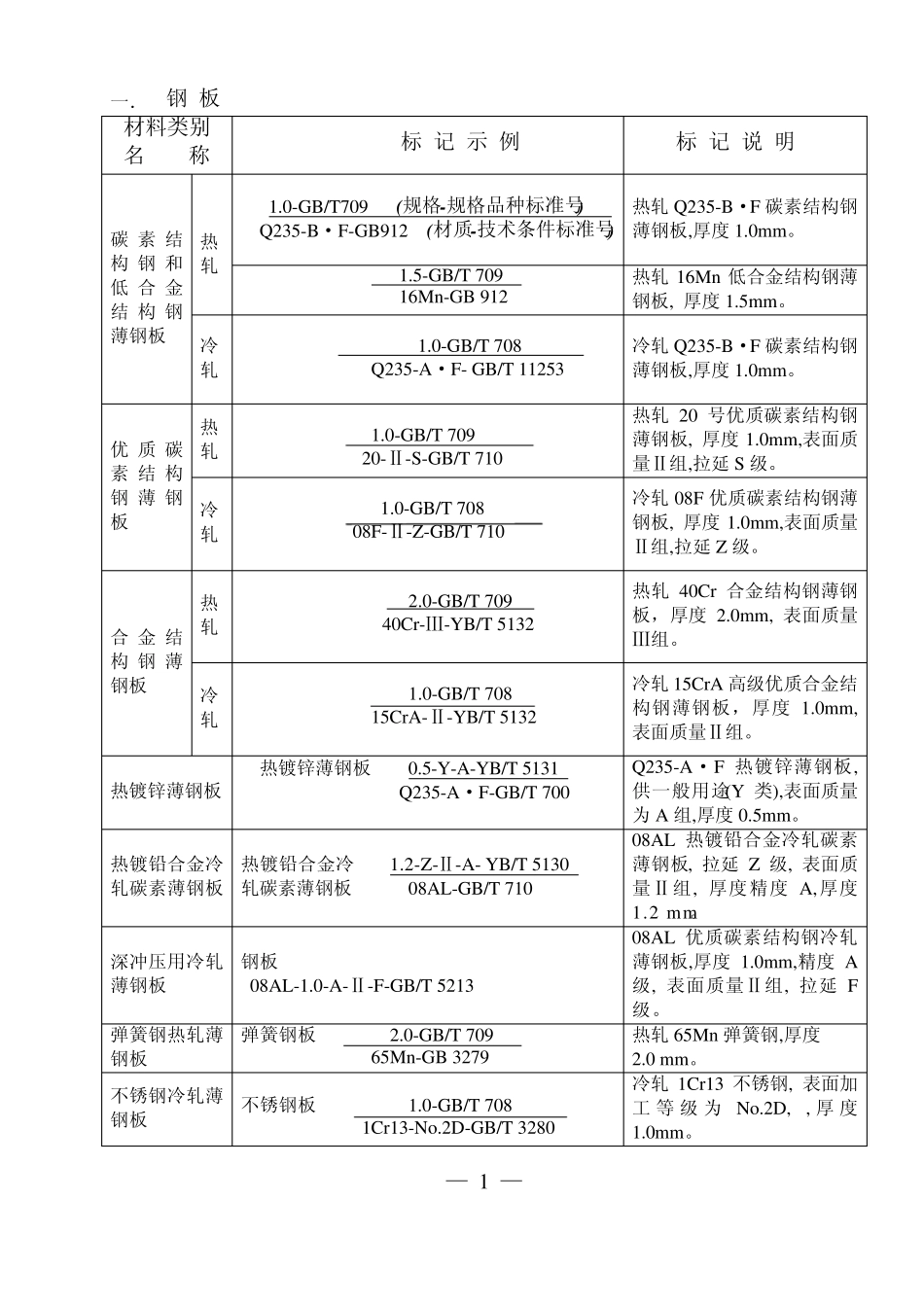

图样中型材、标准件的标注方法 一． 钢 板 材料类别 名 称 标 记 示 例 标 记 说 明 碳素结构钢和低合金结构钢薄钢板 热 轧 1.0-GB/T709 (规格-规格品种标准号) Q235-B·F-GB912 (材质-技术条件标准号) 热轧Q235-B·F 碳素结构钢薄钢板,厚度 1.0mm。 1.5-GB/T 709 16Mn-GB 912 热轧16Mn 低合金结构钢薄钢板, 厚度 1.5mm。 冷轧 1.0-GB/T 708 Q235-A·F- GB/T 11253 冷轧Q235-B·F 碳素结构钢薄钢板,厚度 1.0mm。 优 质 碳素结构钢薄钢板 热 轧 1.0-GB/T 709 20-Ⅱ-S-GB/T 710 热轧20 号优质碳素结构钢薄钢板, 厚度 1.0mm,表面质量Ⅱ组,拉延 S 级。 冷轧 1.0-GB/T 708 08F-Ⅱ-Z-GB/T 710 冷轧08F 优质碳素结构钢薄钢板, 厚度 1.0mm,表面质量Ⅱ组,拉延 Z 级。 合金结构钢薄钢板 热 轧 2.0-GB/T 709 40Cr-Ⅲ-YB/T 5132 热轧40Cr 合金结构钢薄钢板，厚度 2.0mm, 表面质量Ⅲ组。 冷轧 1.0-GB/T 708 15CrA-Ⅱ-YB/T 5132 冷轧15CrA 高级优质合金结构钢薄钢板，厚度 1.0mm, 表面质量Ⅱ组。 热镀锌薄钢板 热镀锌薄钢板 0.5-Y-A-YB/T 5131 Q235-A·F-GB/T 700 Q235-A·F 热镀锌薄钢板,供一般用途(Y 类),表面质量为 A 组,厚度 0.5mm。 热镀铅合金冷轧碳素薄钢板 热镀铅合金冷 1.2-Z-Ⅱ-A- YB/T 5130 轧碳素薄钢板 08AL-GB/T 710 08AL 热镀铅合金冷轧碳素薄钢板, 拉延 Z 级, 表面质量Ⅱ组, 厚度精度 A,厚度1.2 mm。 深冲压用冷轧薄钢板 钢板 08AL-1.0-A-Ⅱ-F-GB/T 5213 08AL 优质碳素结构钢冷轧薄钢板,厚度 1.0mm,精度 A级, 表面质量Ⅱ组, 拉延 F级。 弹簧钢热轧薄钢板 弹簧钢板 2.0-GB/T 709 65Mn-GB 3279 热轧65Mn 弹簧钢,厚度 2.0 mm。 不锈钢冷轧薄钢板 不锈钢板 1.0-GB/T 708 1Cr13-No.2D-GB/T 3280 冷轧1Cr13 不锈钢, 表面加工 等 级 为 No.2D, , 厚 度1.0mm。 — 1 — 续 表 材料类别 名 称 标 记 示 例 标 记 说 明 耐热钢薄钢板 热 轧 2.0-GB/T 709 耐热钢板 1Cr17-No.1-GB/T 4238 热轧1Cr17 耐热薄钢板, 表面加工等级为No.1 ,厚度2.0mm。 冷轧 耐热钢板 1.0--GB/T708 0Cr19Ni9- No.2D- GB/T 4238 冷轧0Cr19Ni9 耐热钢, 表面加工等级为No. 2D ,厚度1.0mm。 电镀锡薄钢板 钢板 E2-T57-G-H-Q-Ⅰ-0.25 -GB/T 2520 镀锡量E2,硬度等级T57,表面...
