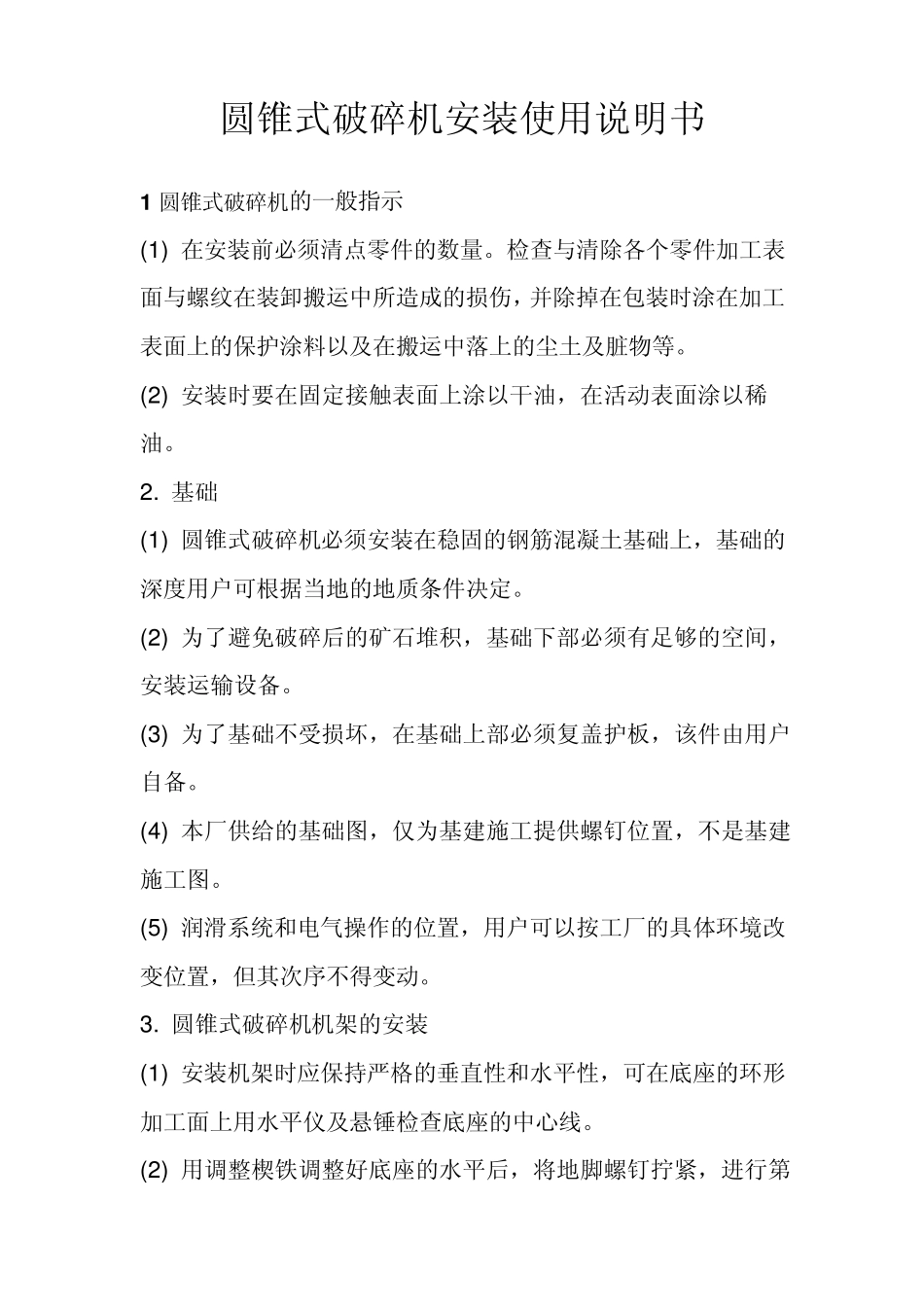

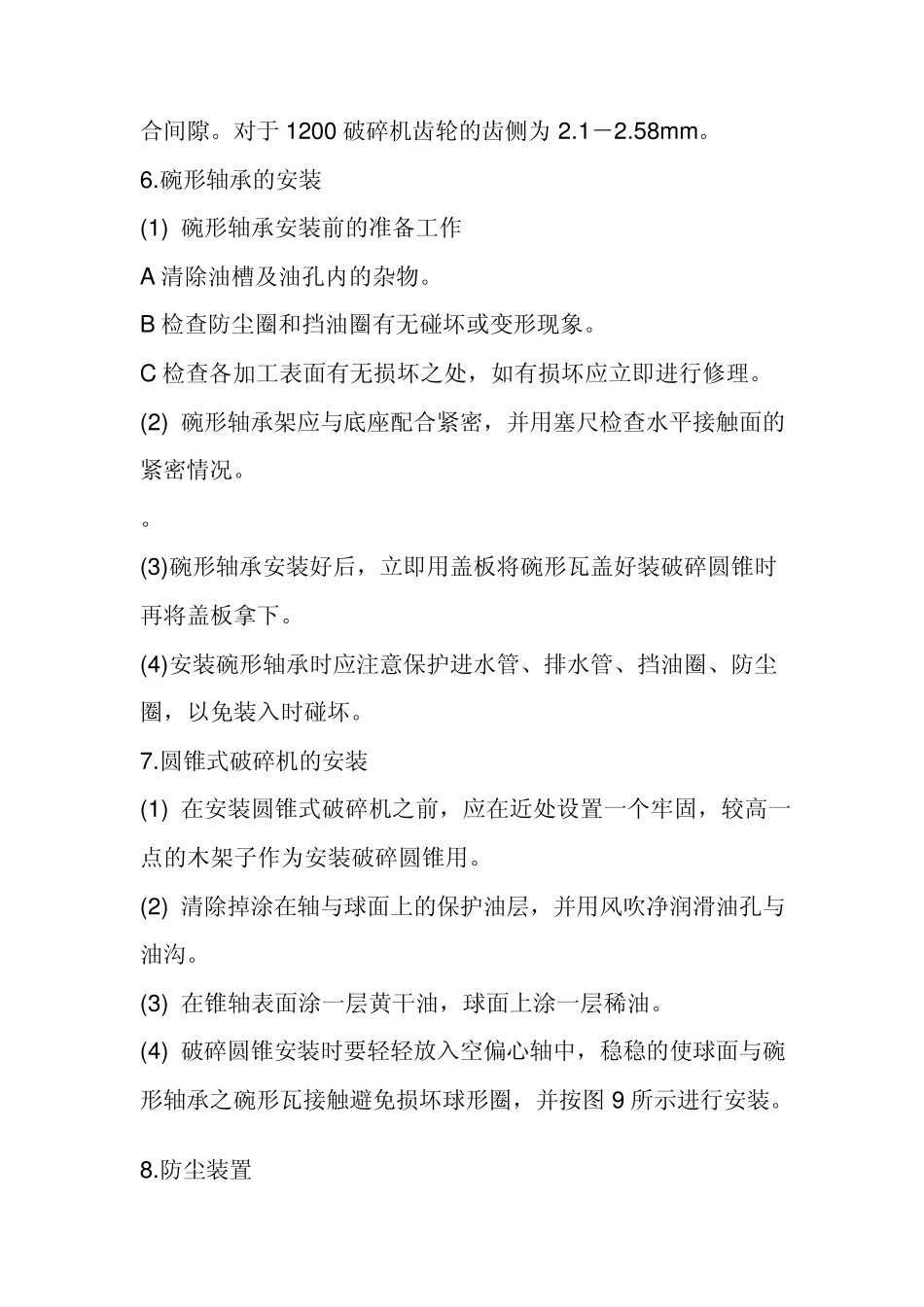

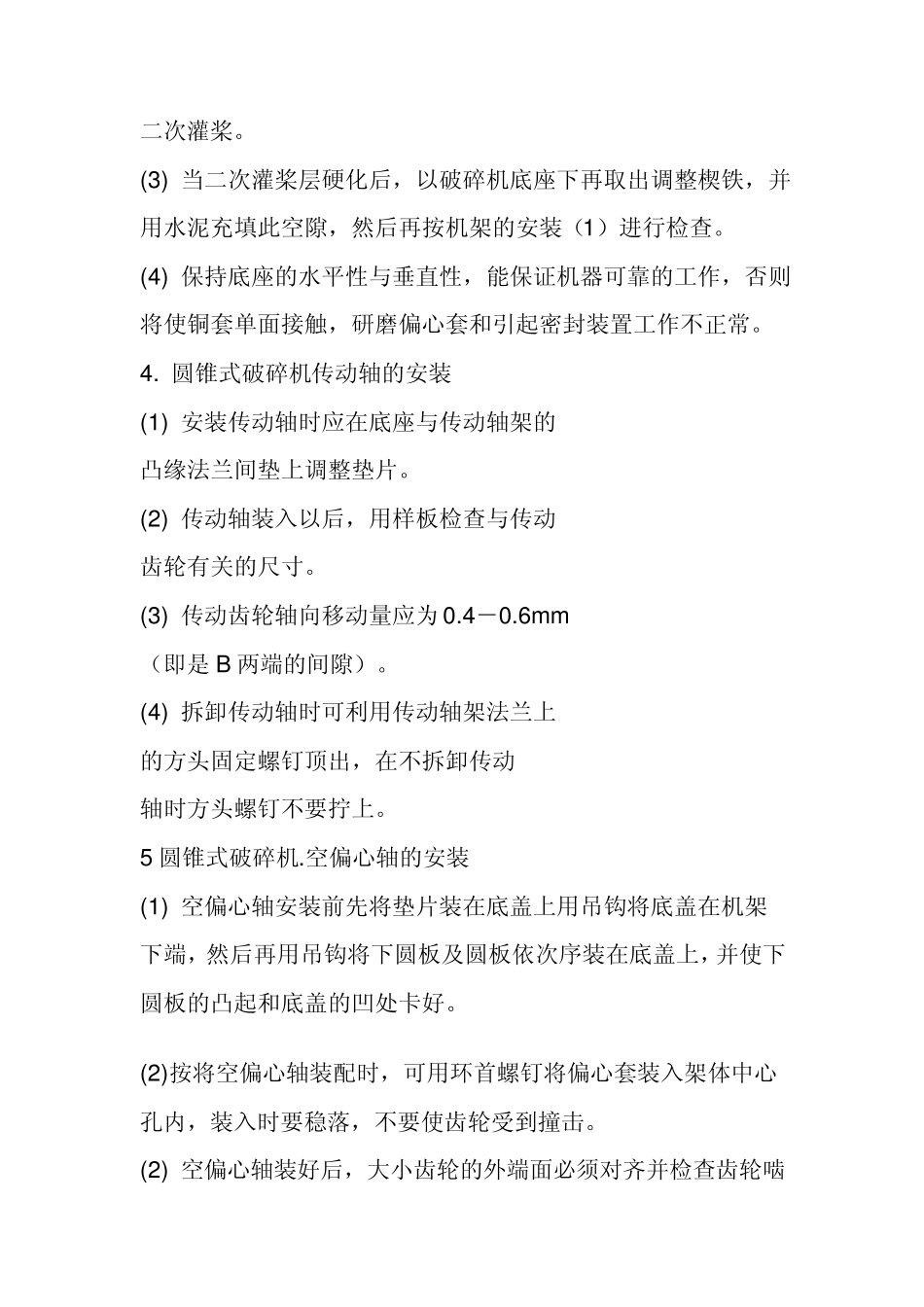

圆锥式破碎机安装使用说明书 1 圆锥式破碎机的一般指示 (1 ) 在安装前必须清点零件的数量。检查与清除各个零件加工表面与螺纹在装卸搬运中所造成的损伤，并除掉在包装时涂在加工表面上的保护涂料以及在搬运中落上的尘土及脏物等。 (2 ) 安装时要在固定接触表面上涂以干油，在活动表面涂以稀油。 2 . 基础 (1 ) 圆锥式破碎机必须安装在稳固的钢筋混凝土基础上，基础的深度用户可根据当地的地质条件决定。 (2 ) 为了避免破碎后的矿石堆积，基础下部必须有足够的空间，安装运输设备。 (3 ) 为了基础不受损坏，在基础上部必须复盖护板，该件由用户自备。 (4 ) 本厂供给的基础图，仅为基建施工提供螺钉位置，不是基建施工图。 (5 ) 润滑系统和电气操作的位置，用户可以按工厂的具体环境改变位置，但其次序不得变动。 3 . 圆锥式破碎机机架的安装 (1 ) 安装机架时应保持严格的垂直性和水平性，可在底座的环形加工面上用水平仪及悬锤检查底座的中心线。 (2 ) 用调整楔铁调整好底座的水平后，将地脚螺钉拧紧，进行第二次灌桨。 (3) 当二次灌桨层硬化后，以破碎机底座下再取出调整楔铁，并用水泥充填此空隙，然后再按机架的安装（1）进行检查。 (4) 保持底座的水平性与垂直性，能保证机器可靠的工作，否则将使铜套单面接触，研磨偏心套和引起密封装置工作不正常。 4. 圆锥式破碎机传动轴的安装 (1) 安装传动轴时应在底座与传动轴架的 凸缘法兰间垫上调整垫片。 (2) 传动轴装入以后，用样板检查与传动 齿轮有关的尺寸。 (3) 传动齿轮轴向移动量应为 0.4－0.6m m （即是 B 两端的间隙）。 (4) 拆卸传动轴时可利用传动轴架法兰上 的方头固定螺钉顶出，在不拆卸传动 轴时方头螺钉不要拧上。 5 圆锥式破碎机.空偏心轴的安装 (1) 空偏心轴安装前先将垫片装在底盖上用吊钩将底盖在机架下端，然后再用吊钩将下圆板及圆板依次序装在底盖上，并使下圆板的凸起和底盖的凹处卡好。 (2)按将空偏心轴装配时，可用环首螺钉将偏心套装入架体中心孔内，装入时要稳落，不要使齿轮受到撞击。 (2) 空偏心轴装好后，大小齿轮的外端面必须对齐并检查齿轮啮合间隙。对于1200 破碎机齿轮的齿侧为2.1－2.58mm。 6.碗形轴承的安装 (1) 碗形轴承安装前的准备工作 A 清除油槽及油孔内的杂物。 B 检查防尘圈和挡油圈有无碰坏或变形现象。 C 检查各加工表面有无损坏之处，如有损坏应立即进行修理。 (2) 碗形...
