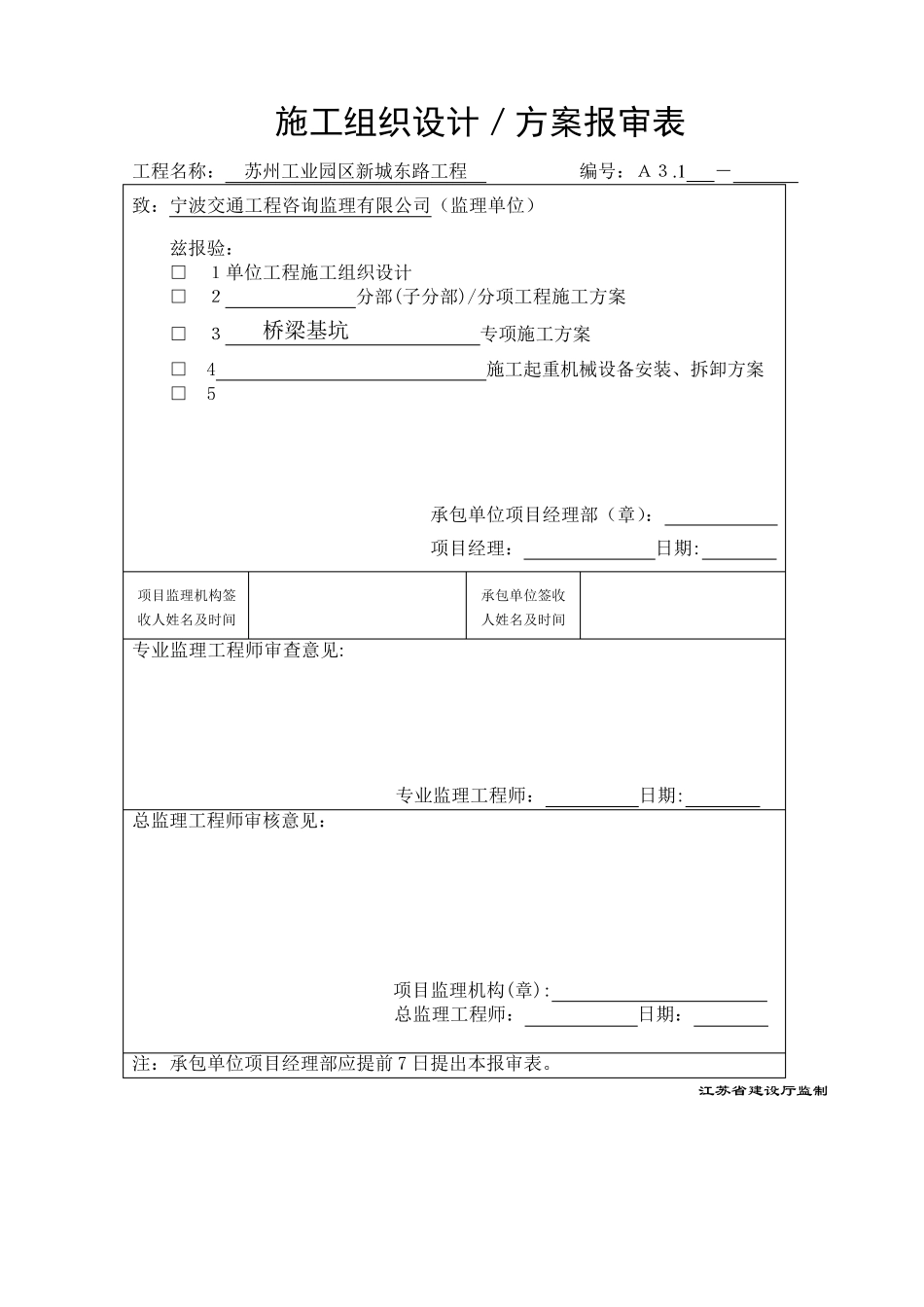

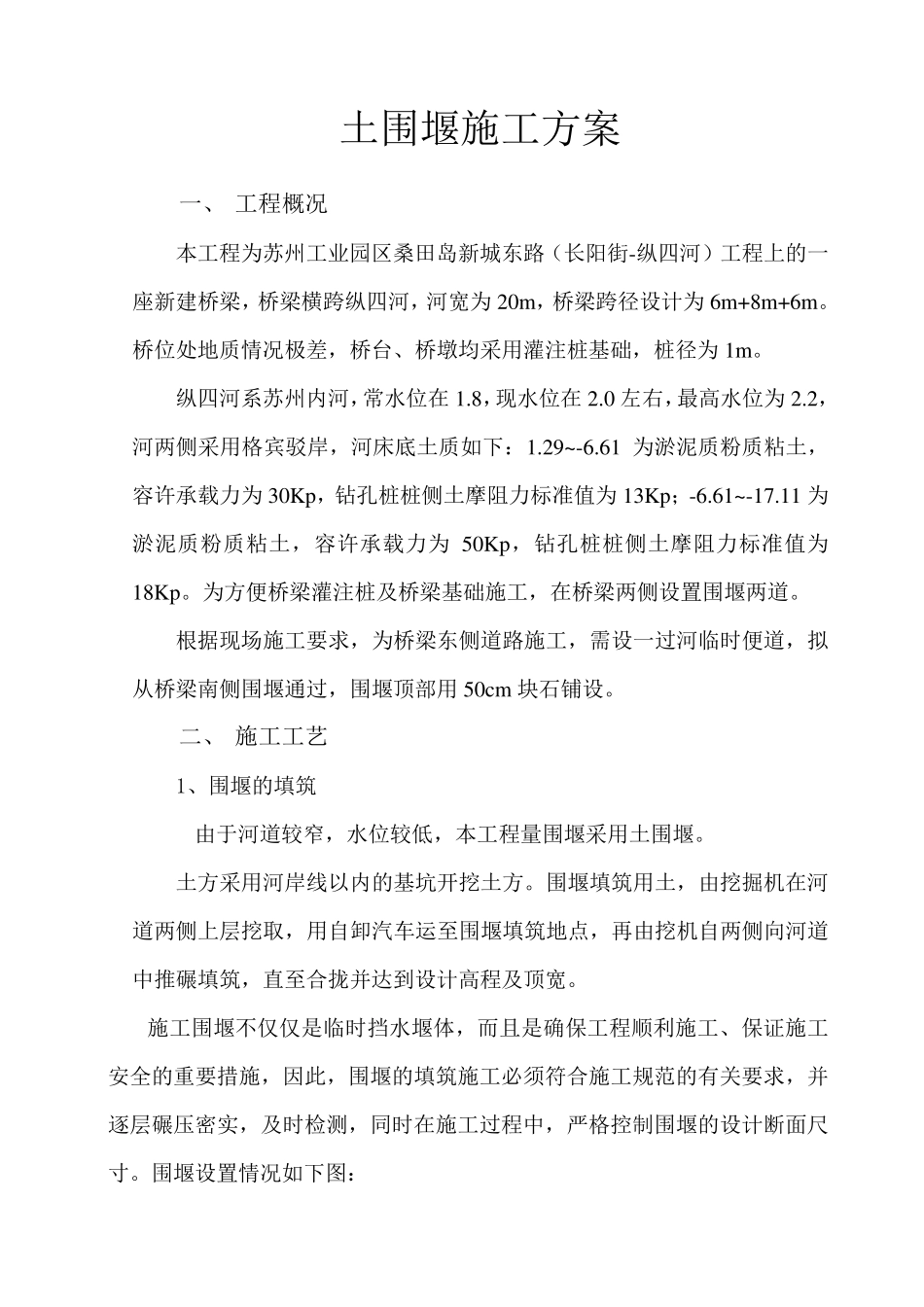

施工组织设计／方案报审表 工程名称： 苏州工业园区新城东路工程 编号：Ａ３.1 － 致：宁波交通工程咨询监理有限公司（监理单位） 兹报验： □ １单位工程施工组织设计 □ ２ 分部(子分部)/分项工程施工方案 □ ３ 桥梁基坑 专项施工方案 □ 4 施工起重机械设备安装、拆卸方案 □ 5 承包单位项目经理部（章）： 项目经理： 日期: 项目监理机构签收人姓名及时间 承包单位签收人姓名及时间 专业监理工程师审查意见: 专业监理工程师： 日期: 总监理工程师审核意见： 项目监理机构(章): 总监理工程师： 日期： 注：承包单位项目经理部应提前 7 日提出本报审表。 江苏省建设厅监制 土围堰施工方案 一、 工程概况 本工程为苏州工业园区桑田岛新城东路（长阳街-纵四河）工程上的一座新建桥梁，桥梁横跨纵四河，河宽为 20m，桥梁跨径设计为 6m+8m+6m。桥位处地质情况极差，桥台、桥墩均采用灌注桩基础，桩径为 1m。 纵四河系苏州内河，常水位在 1.8，现水位在 2.0 左右，最高水位为 2.2，河两侧采用格宾驳岸，河床底土质如下：1.29~-6.61 为淤泥质粉质粘土，容许承载力为 30Kp，钻孔桩桩侧土摩阻力标准值为 13Kp；-6.61~-17.11 为淤泥质粉质粘土，容许承载力为 50Kp，钻孔桩桩侧土摩阻力标准值为18Kp。为方便桥梁灌注桩及桥梁基础施工，在桥梁两侧设置围堰两道。 根据现场施工要求，为桥梁东侧道路施工，需设一过河临时便道，拟从桥梁南侧围堰通过，围堰顶部用 50cm 块石铺设。 二、 施工工艺 1、围堰的填筑 由于河道较窄，水位较低，本工程量围堰采用土围堰。 土方采用河岸线以内的基坑开挖土方。围堰填筑用土，由挖掘机在河道两侧上层挖取，用自卸汽车运至围堰填筑地点，再由挖机自两侧向河道中推碾填筑，直至合拢并达 到 设计高程及顶宽。 施工围堰不 仅 仅 是 临时挡 水堰体 ，而 且 是 确 保 工程顺 利 施工、保 证 施工安 全 的重 要措 施，因 此 ，围堰的填筑施工必 须 符 合施工规 范 的有 关 要求，并逐 层碾压 密 实 ，及时检 测 ，同 时在施工过程中，严 格控 制 围堰的设计断 面 尺寸 。围堰设置情况如下图 ： 应该注意的是： a、围堰填筑前，应对围堰基底彻底清除，以确保填筑的围堰与堰基和填筑的接合面有良好的结合，保证围堰的防渗性能。 b、所有的围堰填筑的土料均要选用表层的A 类土，确保围堰的填筑质量。 2、施工围...
