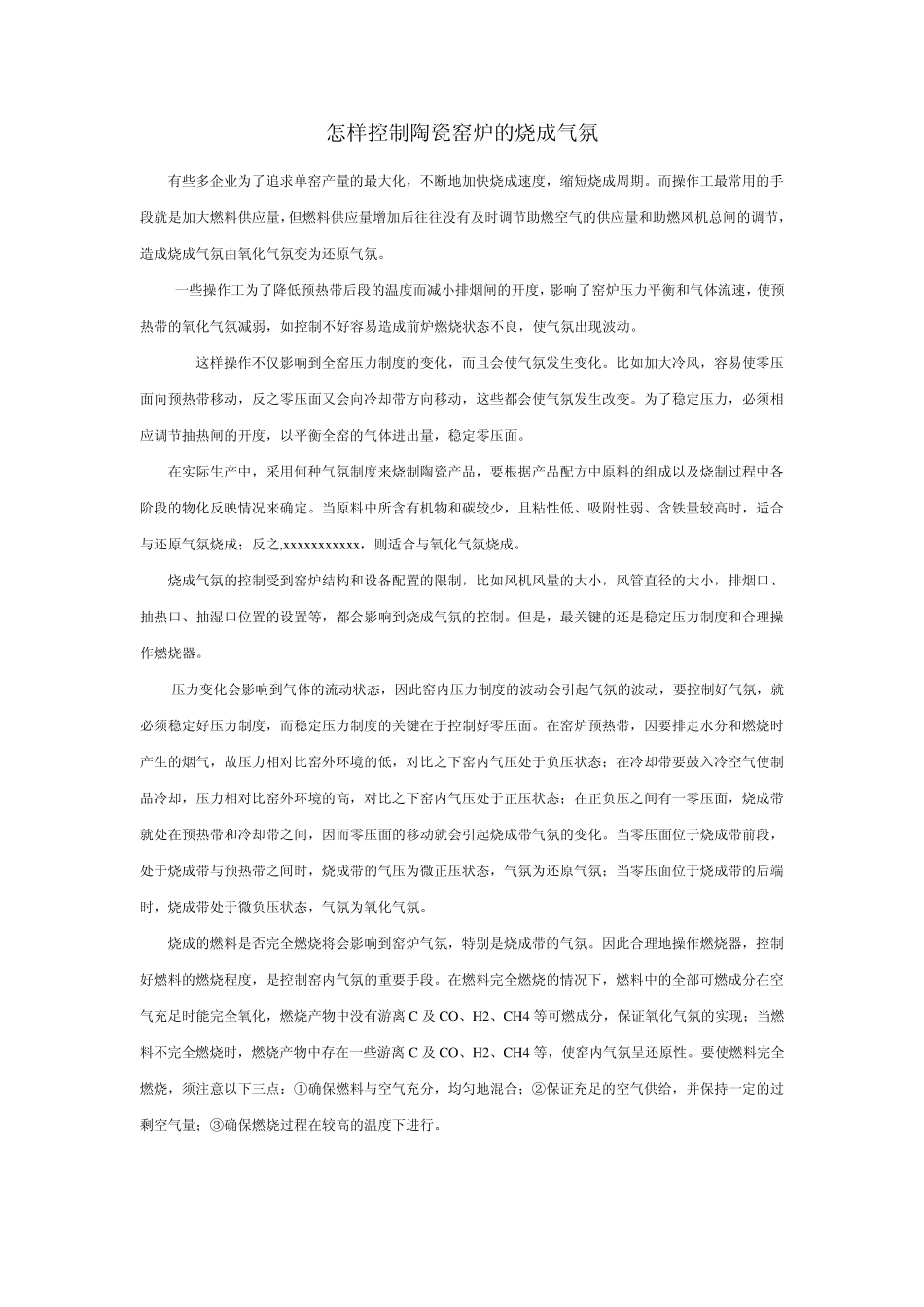

怎样控制陶瓷窑炉的烧成气氛 有些多企业为了追求单窑产量的最大化，不断地加快烧成速度，缩短烧成周期
而操作工最常用的手段就是加大燃料供应量，但燃料供应量增加后往往没有及时调节助燃空气的供应量和助燃风机总闸的调节，造成烧成气氛由氧化气氛变为还原气氛
一些操作工为了降低预热带后段的温度而减小排烟闸的开度，影响了窑炉压力平衡和气体流速，使预热带的氧化气氛减弱，如控制不好容易造成前炉燃烧状态不良，使气氛出现波动
这样操作不仅影响到全窑压力制度的变化，而且会使气氛发生变化
比如加大冷风，容易使零压面向预热带移动，反之零压面又会向冷却带方向移动，这些都会使气氛发生改变
为了稳定压力，必须相应调节抽热闸的开度，以平衡全窑的气体进出量，稳定零压面
在实际生产中，采用何种气氛制度来烧制陶瓷产品，要根据产品配方中原料的组成以及烧制过程中各阶段的物化反映情况来确定
当原料中所含有机物和碳较少，且粘性低、吸附性弱、含铁量较高时，适合与还原气氛烧成；反之,xxxxxxxxxxx，则适合与氧化气氛烧成
烧成气氛的控制受到窑炉结构和设备配置的限制，比如风机风量的大小，风管直径的大小，排烟口、抽热口、抽湿口位置的设置等，都会影响到烧成气氛的控制
但是，最关键的还是稳定压力制度和合理操作燃烧器
压力变化会影响到气体的流动状态，因此窑内压力制度的波动会引起气氛的波动，要控制好气氛，就必须稳定好压力制度，而稳定压力制度的关键在于控制好零压面
在窑炉预热带，因要排走水分和燃烧时产生的烟气，故压力相对比窑外环境的低，对比之下窑内气压处于负压状态；在冷却带要鼓入冷空气使制品冷却，压力相对比窑外环境的高，对比之下窑内气压处于正压状态；在正负压之间有一零压面，烧成带就处在预热带和冷却带之间，因而零压面的移动就会引起烧成带气氛的变化
当零压面位于烧成带前段，处于烧成带与预热带之间时，烧成带的气压为微正压状态，气氛为
