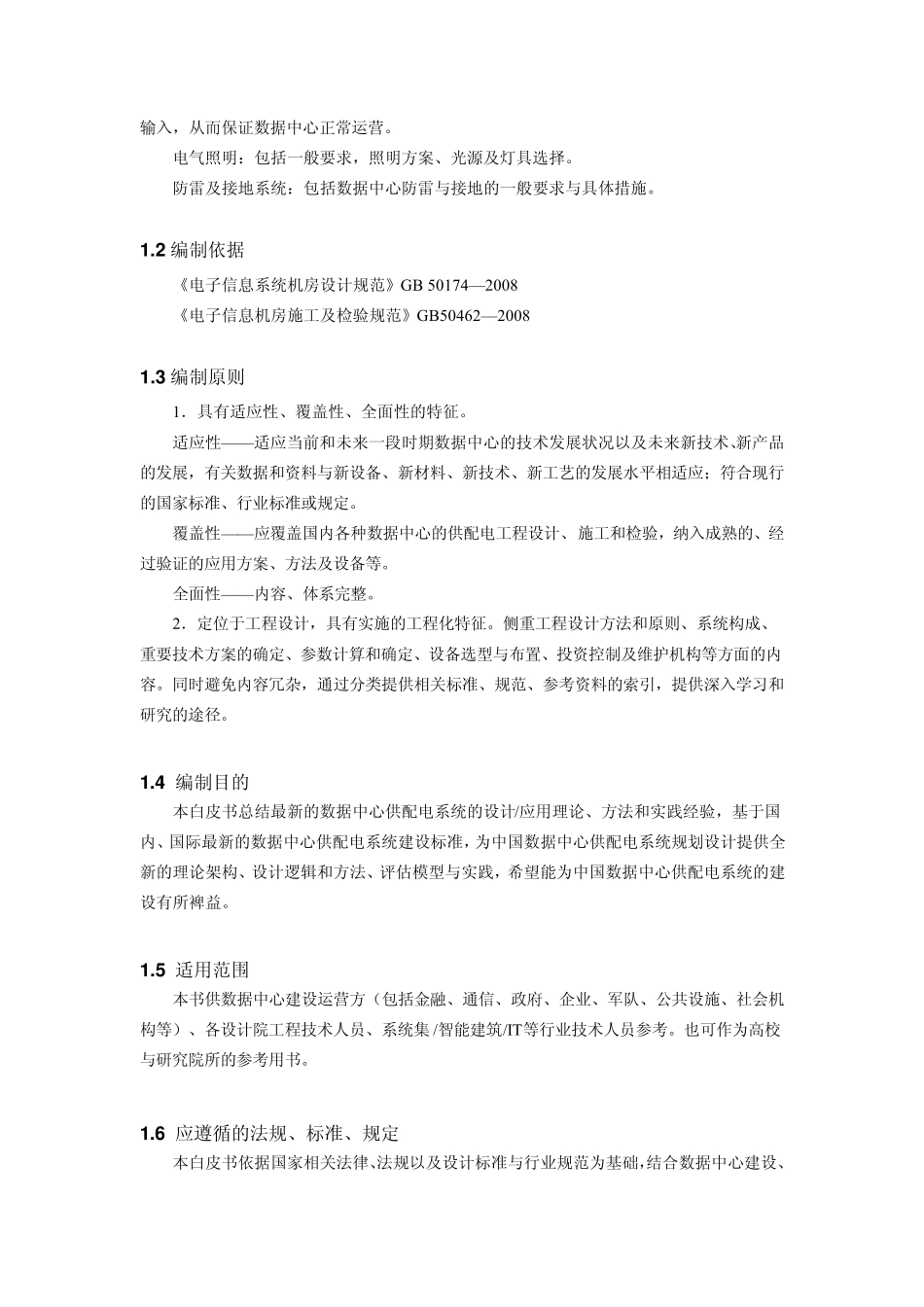

数据中心供配电系统应用白皮书 一 引言 任何现代化的IT设备都离不开电源系统，数据中心供配电系统是为机房内所有需要动力电源的设备提供稳定、可靠的动力电源支持的系统。供配电系统于整个数据中心系统来说有如人体的心脏-血液系统。 1 .1 编制范围 考虑到数据中心供配电系统内容的复杂性和多样性以及叙述的方便，本白皮书所阐述的“数据中心供配电系统”是从电源线路进用户起经过高/低压供配电设备到负载止的整个电路系统，将主要包括：高压变配电系统、柴油发电机系统、自动转换开关系统（ATSE，Automatic Transfer Switching Equipment）、输入低压配电系统、不间断电源系统（UPS，Uninterruptible Power System）系统、UPS列头配电系统和机架配电系统、电气照明、防雷及接地系统。如下图： 图1 数据中心供配电系统示意方框图 高压变配电系统：主要是将市电（6kV/10kV/35kV，3相）市电通过该变压器转换成（380V/400V，3相），供后级低压设备用电。 柴油发电机系统：主要是作为后备电源，一旦市电失电，迅速启动为后级低压设备提供备用电源。 自动转换开关系统：主要是自动完成市电与市电或者市电与柴油发电机之间的备用切换。 输入低压配电系统：主要作用是电能分配，将前级的电能按照要求、标准与规 范分配给各 种 类 型 的用电设备，如UPS、空 调 、照明设备等 。 U PS系统：主要作用是电能净 化、电能后备，为IT负载提供纯 净 、可靠的用电保 护 。 U PS输出 列头配电系统：主要作用是UPS输出 电能分配，将电能按照要求与标准分配给各 种 类 型 的IT设备。 机架配电系统：主要作用是机架内的电能分配。 此 外 ，数据中心的供配电系统负责 为空 调 系统、照明系统及其 他 系统提供电能的分配与 输入，从而保证数据中心正常运营。 电气照明：包括一般要求，照明方案、光源及灯具选择。 防雷及接地系统：包括数据中心防雷与接地的一般要求与具体措施。 1 .2 编制依据 《电子信息系统机房设计规范》GB 50174— 2008 《电子信息机房施工及检验规范》GB50462— 2008 1 .3 编制原则 1．具有适应性、覆盖性、全面性的特征。 适应性— — 适应当前和未来一段时期数据中心的技术发展状况以及未来新技术、新产品的发展，有关数据和资料与新设备、新材料、新技术、新工艺的发展水平相适应；符合现行的国家标准、行业标准或规定。 覆盖性— — 应覆盖国内各种数据中心的供配电工...
