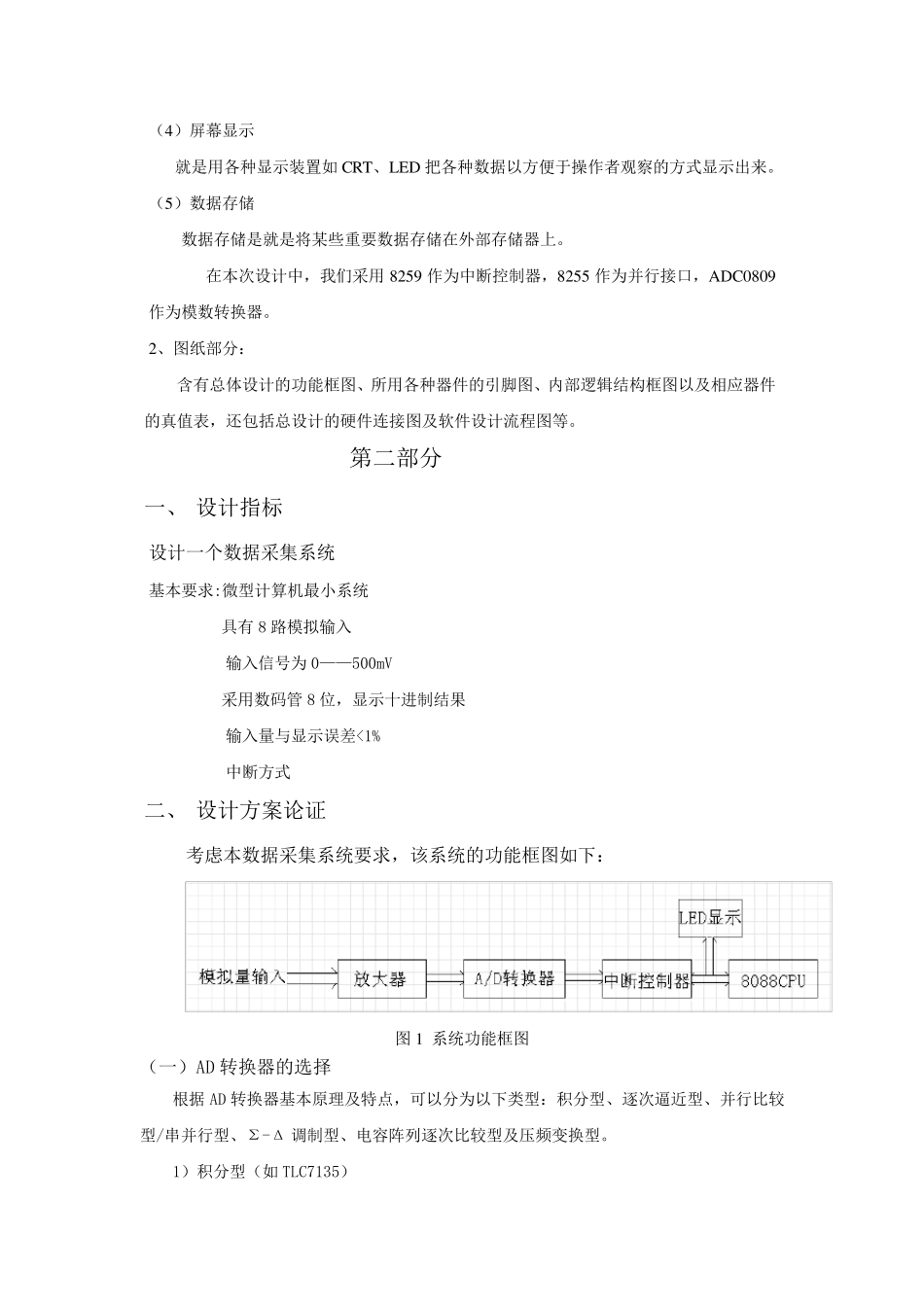

微型计算机原理及接口技术课程设计 学 院： 专 业： 班 级： 学 号： 姓 名： 指导教师： 第一部分 课程设计任务书 一、设计内容（论文阐述的问题） 设计一个数据采集系统 基本要求：要求具有8 路模拟输入 输入信号为0——500mV 采用数码管 8 位，显示十进制结果 输入量与显示误差<1% 发挥部分：1、速度上实现高精度采集 2、提高系统精度 3、设计抗干扰性 二、设计完成后提交的文件和图表 1. 计算说明书部分： 数据采集是指将压力、流量、温度、位移等模拟量转换成数字量后，再由计算机进行存储、处理、显示、或打印的过程，相应的系统就称为数据采集系统。 数据采集的任务，就是采集传感器输出的模拟信号并转换成计算机能识别的数字信号，然后送入计算机进行相应的计算和处理，取得所需的数据。同时，将计算机得到的数据进行显示或打印，以便实现对某些物理量的监控。 数据采集性能的好坏，主要取决于他的精度和速度。在保证精度的条件下，应有尽可能高的采样速度。 数据采集系统应具有功能： （1）数据采集 计算机按照选定的采样周期，对输入到系统的模拟信号进行采样，称为数据采集。 （2）模拟信号处理 模拟信号是指随时间连续变化的信号，模拟信号处理是指模拟信号经过采样和 A/D 转换输入计算机后，要进行数据的正确性判断、标度变换、线性化等处理。 （3）数字信号处理 数字信号处理是指数字信号输入计算机后，需要进行码制的转换处理，如 BCD 码转换成 ASCII 码，以便显示数字信号。 （ 4） 屏 幕 显 示 就 是 用 各 种 显 示 装 置 如 CRT、 LED 把 各 种 数 据 以 方 便 于 操 作 者 观 察 的 方 式 显 示 出 来 。 （ 5） 数 据 存 储 数 据 存 储 是 就 是 将 某 些 重 要 数 据 存 储 在 外 部 存 储 器 上 。 在 本 次 设 计 中 ， 我 们 采 用 8259 作 为 中 断 控 制 器 ， 8255 作 为 并 行 接 口 ， ADC0809作 为 模 数 转 换 器 。 2、 图 纸 部 分 ： 含 有 总 体 设 计 的 功 能 框 图 、 所 用 各 种 器 件 的 引 脚 图 、 内 部 逻 辑 结 构 框 图 以 及 相 应 器 件的 真 值 表 ， 还 包 括 总 设 计 的 硬 件 连 接 图 及 软 件 设 计 流 程 图 等 。 第 二 部 分 一 、 设 计...
