数控专业线切割复习资料VIP免费

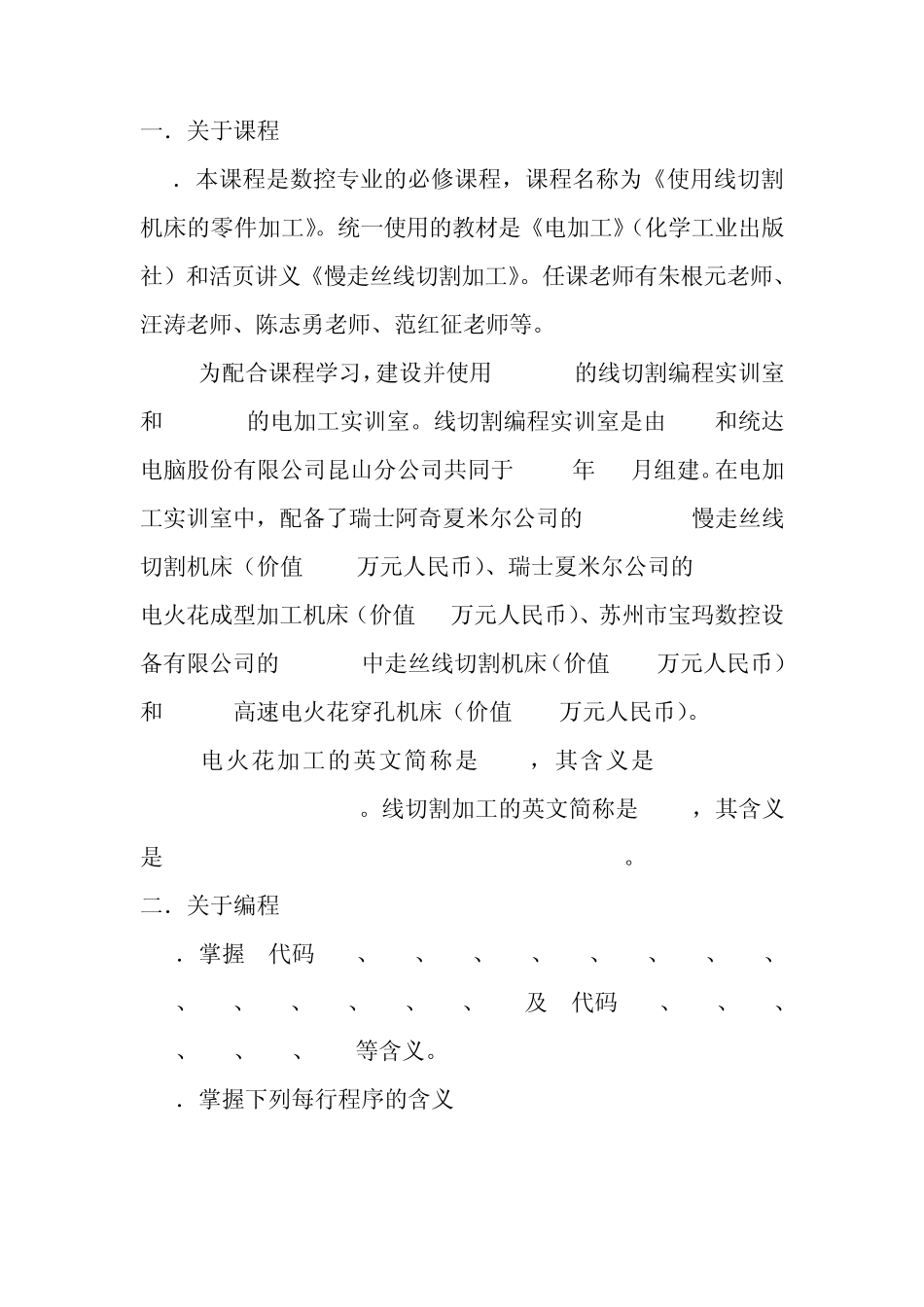

数控专业线切割复习资料_第1页
1/14
数控专业线切割复习资料_第2页
2/14

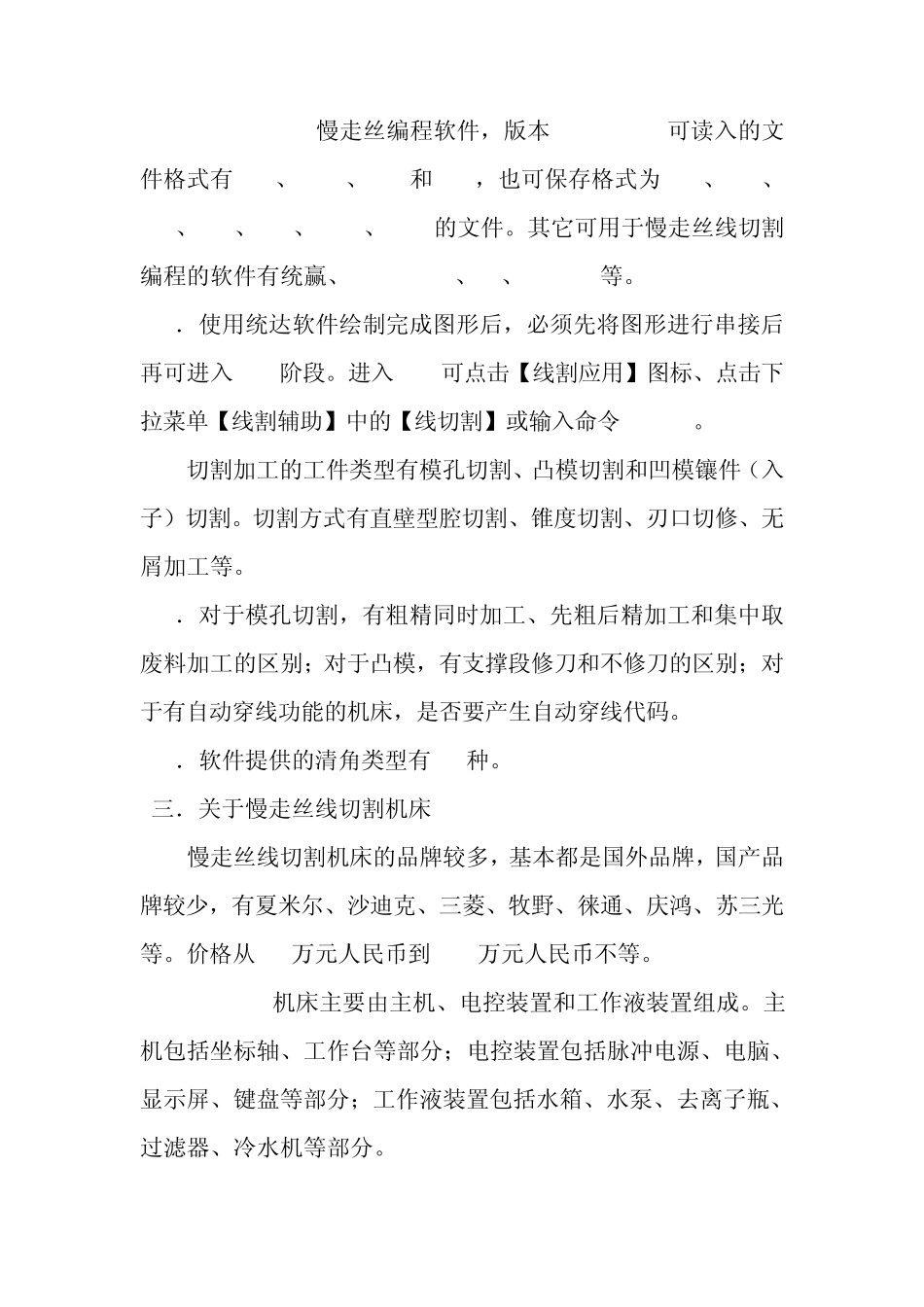

数控专业线切割复习资料_第3页
3/14
一.关于课程 1.本课程是数控专业的必修课程,课程名称为《使用线切割机床的零件加工》。统一使用的教材是《电加工》(化学工业出版社)和活页讲义《慢走丝线切割加工》。任课老师有朱根元老师、汪涛老师、陈志勇老师、范红征老师等。 2. 为配合课程学习,建设并使用B2-408的线切割编程实训室和B2-104的电加工实训室。线切割编程实训室是由 IVT和统达电脑股份有限公司昆山分公司共同于2007年 10月组建。在电加工实训室中,配备了瑞士阿奇夏米尔公司的FI240SLP慢走丝线切割机床(价值 105万元人民币)、瑞士夏米尔公司的FORM 20电火花成型加工机床(价值 20万元人民币)、苏州市宝玛数控设备有限公司的DK7732中走丝线切割机床(价值 6.5万元人民币)和BD703高速电火花穿孔机床(价值 3.5万元人民币)。 3. 电火花加工的英文简称是EDM,其含义是Electrical Discharge Machining。线切割加工的英文简称是WEDM,其含义是Wire-cut Electrical Discharge Machining。 二.关于编程 1.掌握 G代码 G00、G01、G02、G03、G10、G11、G40、G41、G42、G50、G51、G52、G90、G91、G92及 M代码 M00、M01、M24、 M28、M30、M50、M60等含义。 2.掌握下列每行程序的含义 % O0001 N001G90G92X0.Y0.I52.000J3.000 N002G11 (TEC,AAA) N003G10P16R0.010 N004M60 N006G40G50 N005S501 N007G42D0G51G01X0.Y5.T1. N008G01X5.Y5. N009G01X5.Y-5. N010G01X-5.Y-5. N011G01X-5.Y2.5 N012G02X-2.5Y5.I2.5J0. N013G01X-0.13Y5. N014M00 N015G01X0.Y5. N016G01X0.2Y5. N017G50T0.G40G01X0.2Y3.54 N018M50 N019G00X0.Y0. N020M30 3.实训使用的编程软件是台湾统达电脑股份有限公司的Twincad/WTCAMTMM慢走丝编程软件,版本V3.2.008,可读入的文件格式有WRK、IGES、DWG和 DXF,也可保存格式为 DXF、DWG、BMP、GIF、PCX、TIFF、WMF的文件。其它可用于慢走丝线切割编程的软件有统赢、MASTERCAM、UG、ESPRIT等。 4.使用统达软件绘制完成图形后,必须先将图形进行串接后再可进入CAM阶段。进入CAM可点击【线割应用】图标、点击下拉菜单【线割辅助】中的【线切割】或输入命令 WTCAM。 5.切割加工的工件类型有模孔切割、凸模切割和凹模镶件(入子)切割。切割方式有直壁型腔切割、锥度切割、刃口切修、无屑加工等。 6.对于模孔切割,有粗精同时加工、先粗后精加工和集中取废料加工的区别;对于凸模,有支撑段修刀和不修刀的区别;...
