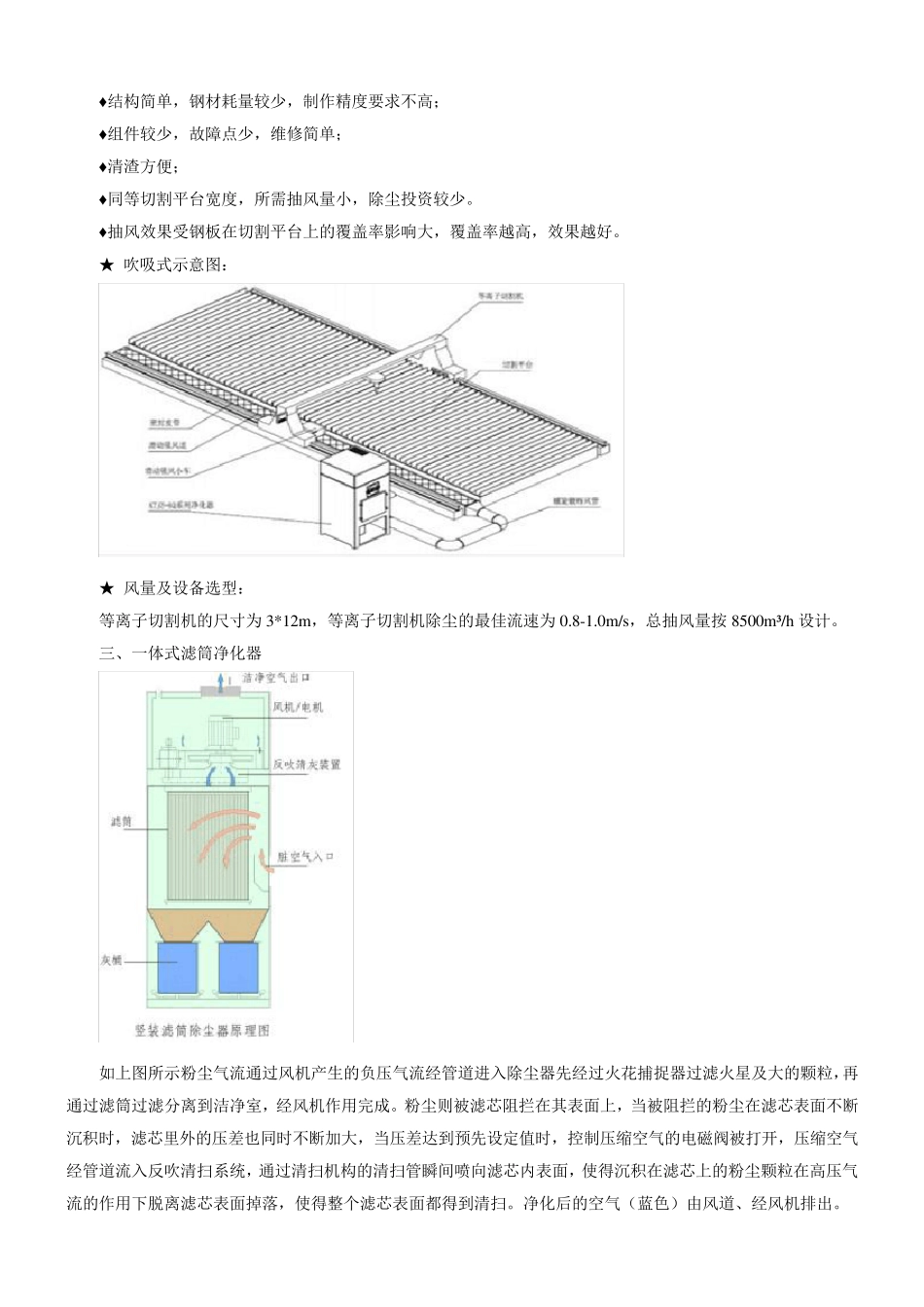

数控切割机除尘解决方案 方案综述 一、等离子切割机除尘方式概述 在现代工业生产中,切割机在金属加工行业中的应用越来越广泛,随之带来了越来越严重的污染问题,切割机的烟尘治理也越来越迫切。目前,对于切割机烟尘治理主要有两种方式:湿式处理法与干式处理法。 湿式处理法就是在切割平台下设置水床,使工件处在水中,在水下完成切割作业,使切割产生的氧化物被水捕集来达到净化工作环境的目的。这种处理法仅需制造一盛水容器,一次性投资省,但是这种处理法将会造成二次污染(水污染),而且金属氧化物在水下容易板结,清扫困难。对于北方的用户由于冬季气候比较冷会使切割平台中的水冰冻,给切割带来不便。并且该处理法不适于铝、镁一类在切割中产生爆炸性粉尘的金属切割烟尘净化。 干式处理法就是在切割工作台上附加一套烟尘捕集装置,在工作中将捕集来的含烟尘气体直接输送到中央式净化器进行处理后直接排往室外或排入室内进行再循环。按烟尘捕集方位不同分为侧抽式和下抽式。这种处理方法在运作过程中不会造成二次污染,适用于滤除金属切割过程中产生的各类粉尘,但该处理法一次性投资大,建设周期长。 综合考虑经济投资及处理效果,侧吸式橡皮板密封负压除尘方式不但节省了经济成本,而且处理效果大大增强。该系统在工作台一侧设置一个可以随切割机一起移动的吸风口,在其切割时比较窄的若干个隔栅之间形成一个风道,该种形式可以用比较小的风量就可以达到比较好的除尘效果。并且该种除尘形式的切割平台比较简单,总体投资费用比较小。 二、工艺介绍 结合现场情况,为了达到较好的处理效果,本方案设计采用侧吸式橡皮板密封负压除尘方式对等离子切割机产生的烟尘进行治理。 ★ 侧吸式橡皮板密封负压除尘系统工作原理: 在切割平台一侧安装方形吸风道,吸风道上方装有一个可随切割机一起移动的滑动吸风小车,风道上方铺设密封橡皮板。滑动吸风小车、切割头安装在切割机沿横梁方向的同一直线上。利用切割平台上的格栅板与被切割钢板形成烟气通道,切割钢板时,产生的切割烟尘通过该烟气通道进入吸风小车吸风口,进入方形吸风道,最后进入净化器主机进行净化处理。 鉴于数控等离子切割平台顶部全部为开放式结构,建议进行切割作业时将靠近吸风滑动小车一侧用辅助盖板遮盖,减少敞开面进风量,最大限度提高烟尘收集效果。 ★ 切割平台结构图: ★ 侧吸式切割平台结构: 方形吸风道、滑动吸风小车是侧吸式切割平台的重要组成部...
