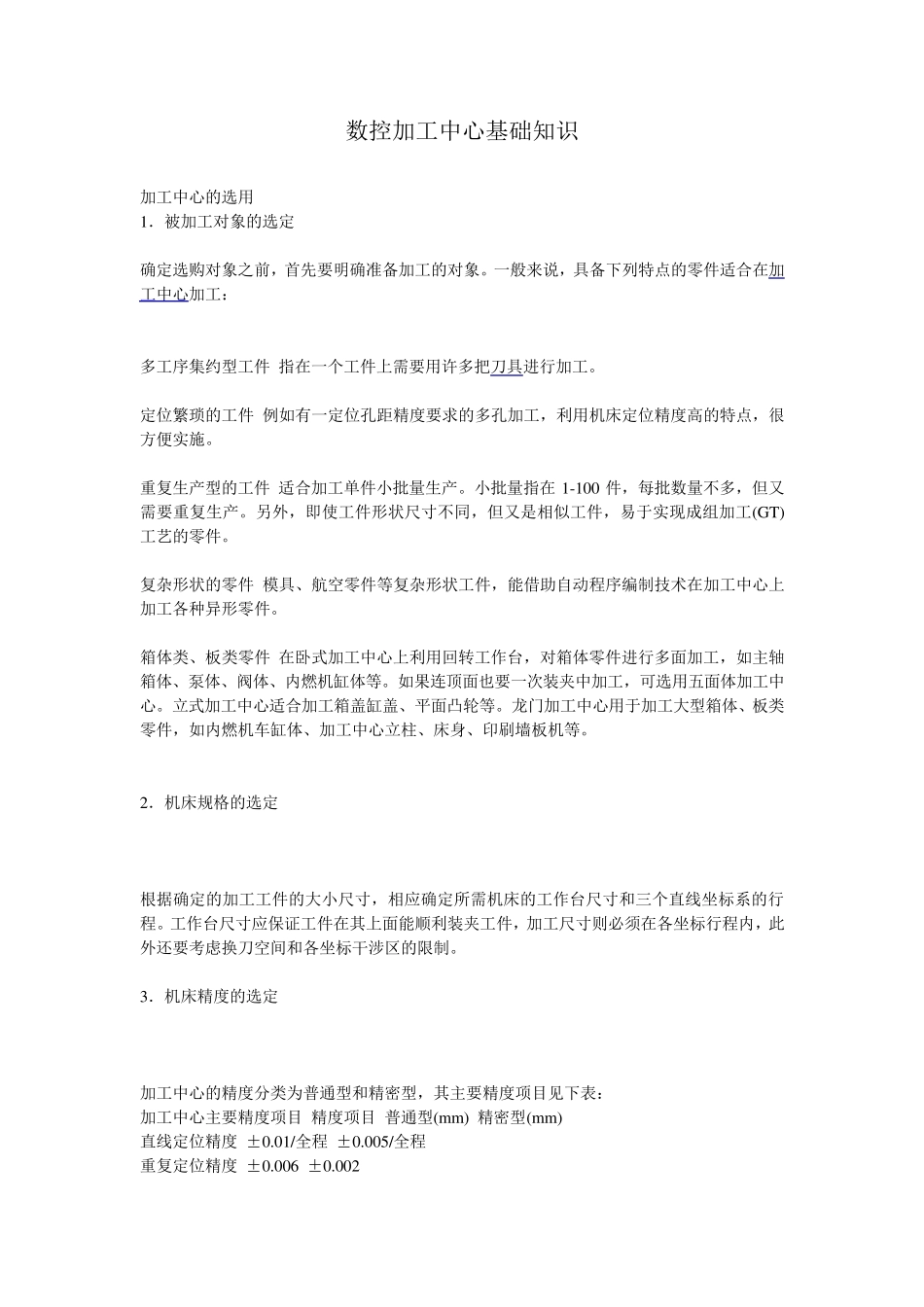

数控加工中心基础知识 加工中心的选用 1．被加工对象的选定 确定选购对象之前，首先要明确准备加工的对象。一般来说，具备下列特点的零件适合在加工中心加工： 多工序集约型工件 指在一个工件上需要用许多把刀具进行加工。 定位繁琐的工件 例如有一定位孔距精度要求的多孔加工，利用机床定位精度高的特点，很方便实施。 重复生产型的工件 适合加工单件小批量生产。小批量指在 1-100 件，每批数量不多，但又需要重复生产。另外，即使工件形状尺寸不同，但又是相似工件，易于实现成组加工(GT)工艺的零件。 复杂形状的零件 模具、航空零件等复杂形状工件，能借助自动程序编制技术在加工中心上加工各种异形零件。 箱体类、板类零件 在卧式加工中心上利用回转工作台，对箱体零件进行多面加工，如主轴箱体、泵体、阀体、内燃机缸体等。如果连顶面也要一次装夹中加工，可选用五面体加工中心。立式加工中心适合加工箱盖缸盖、平面凸轮等。龙门加工中心用于加工大型箱体、板类零件，如内燃机车缸体、加工中心立柱、床身、印刷墙板机等。 2．机床规格的选定 根据确定的加工工件的大小尺寸，相应确定所需机床的工作台尺寸和三个直线坐标系的行程。工作台尺寸应保证工件在其上面能顺利装夹工件，加工尺寸则必须在各坐标行程内，此外还要考虑换刀空间和各坐标干涉区的限制。 3．机床精度的选定 加工中心的精度分类为普通型和精密型，其主要精度项目见下表： 加工中心主要精度项目 精度项目 普通型(m m ) 精密型(m m ) 直线定位精度 ±0.01/全程 ±0.005/全程 重复定位精度 ±0.006 ±0.002 铣圆精度 0.03-0.04 0.015 用户根据工件的加工精度要求，选用相应精度等级的机床，批量生产的零件，实际加工出的精度数值可能是定位精度的 1.5-2 倍。普通型机床批量加工 8 级精度工件，精密机床加工精度可达 5-6 级，但要有恒温等工艺条件，所以精密型机床使用严格，价格高。 4．刀库容量的选定 加工中心的制造厂家对同一种规格的机床，通常都设 2-3 种不同容量刀库，例如卧式加工中心刀库容量有 30、60、80 等，立式加工中心有 16、24、32 把容量的刀库。 用户在选定时，可以根据被加工工件的工艺分析结果来确定所需数量，通常以需要一个零件在一次装夹中所需刀具数来确定刀库的容量，因为换另一零件加工时，需要重新安排刀具，否则刀具管理复杂并容易出错。 从统计数据来看立式加工中心选用 20 把刀左右的刀库...
