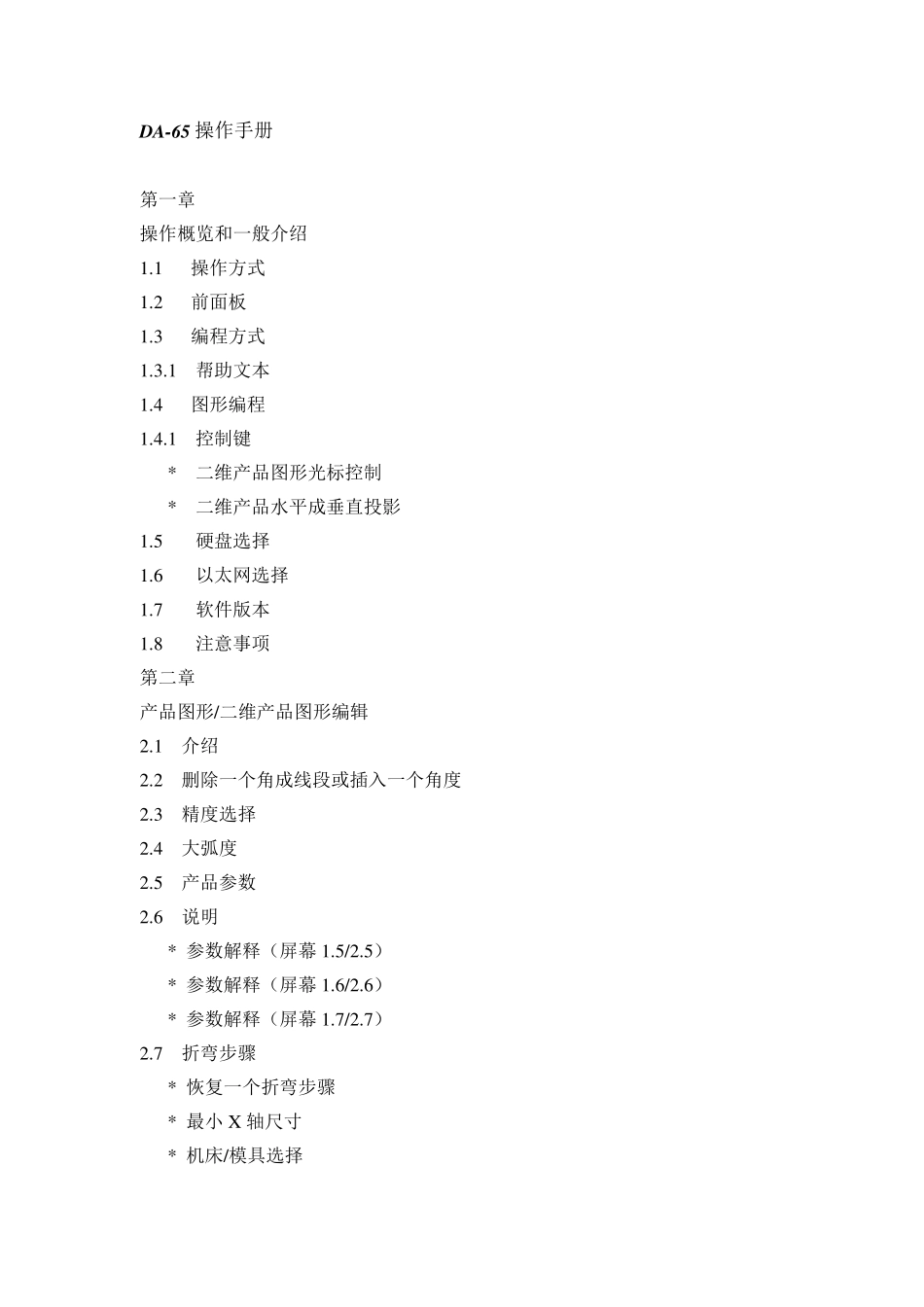

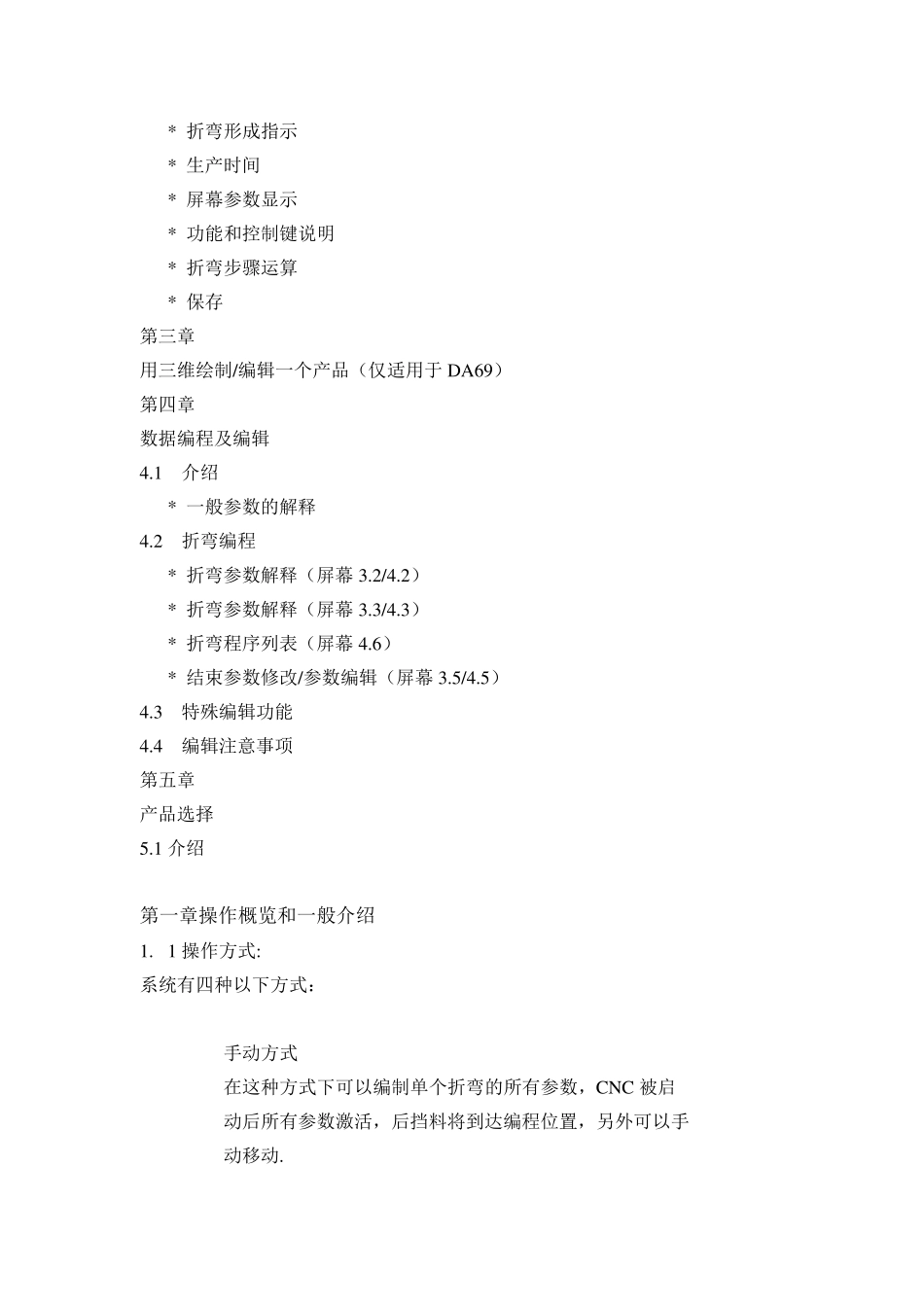

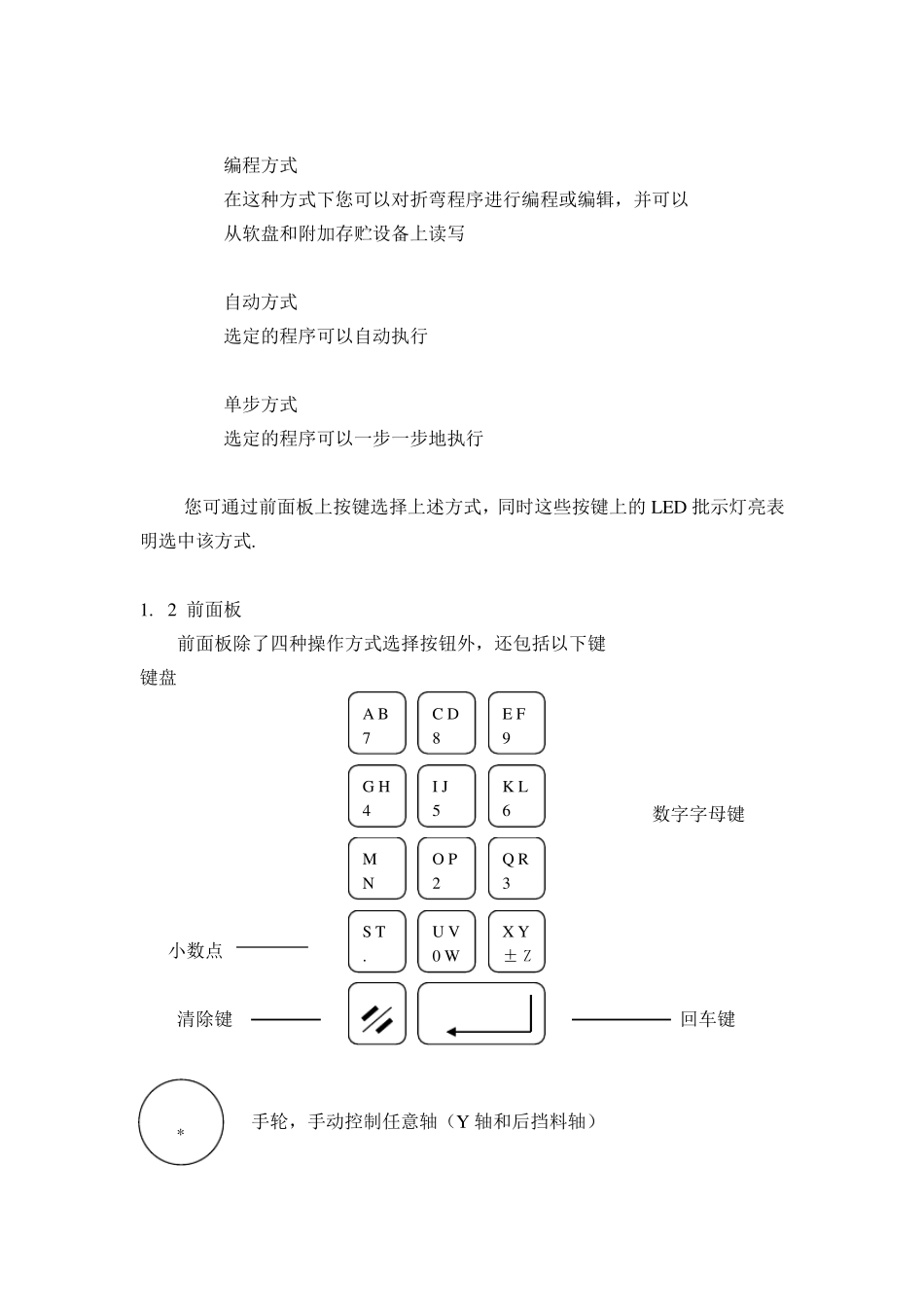

DA-65 操作手册 第一章 操作概览和一般介绍 1.1 操作方式 1.2 前面板 1.3 编程方式 1.3.1 帮助文本 1.4 图形编程 1.4.1 控制键 * 二维产品图形光标控制 * 二维产品水平成垂直投影 1.5 硬盘选择 1.6 以太网选择 1.7 软件版本 1.8 注意事项 第二章 产品图形/二维产品图形编辑 2.1 介绍 2.2 删除一个角成线段或插入一个角度 2.3 精度选择 2.4 大弧度 2.5 产品参数 2.6 说明 * 参数解释（屏幕 1.5/2.5） * 参数解释（屏幕 1.6/2.6） * 参数解释（屏幕 1.7/2.7） 2.7 折弯步骤 * 恢复一个折弯步骤 * 最小 X 轴尺寸 * 机床/模具选择 * 折弯形成指示 * 生产时间 * 屏幕参数显示 * 功能和控制键说明 * 折弯步骤运算 * 保存 第三章 用三维绘制/编辑一个产品（仅适用于 DA69） 第四章 数据编程及编辑 4.1 介绍 * 一般参数的解释 4.2 折弯编程 * 折弯参数解释（屏幕3.2/4.2） * 折弯参数解释（屏幕3.3/4.3） * 折弯程序列表（屏幕4.6） * 结束参数修改/参数编辑（屏幕3.5/4.5） 4.3 特殊编辑功能 4.4 编辑注意事项 第五章 产品选择 5.1 介绍 第一章操作概览和一般介绍 1. 1 操作方式: 系统有四种以下方式： 手动方式 在这种方式下可以编制单个折弯的所有参数，CNC 被启 动后所有参数激活，后挡料将到达编程位置，另外可以手 动移动. 编程方式 在这种方式下您可以对折弯程序进行编程或编辑，并可以 从软盘和附加存贮设备上读写 自动方式 选定的程序可以自动执行 单步方式 选定的程序可以一步一步地执行 您可通过前面板上按键选择上述方式，同时这些按键上的LED 批示灯亮表明选中该方式. 1. 2 前面板 前面板除了四种操作方式选择按钮外，还包括以下键 键盘 数字字母键 小数点 清除键 回车键 手轮，手动控制任意轴（Y轴和后挡料轴） A B 7 G H 4 E F 9 C D 8 I J 5 K L 6 M N O P 2 Q R 3 S T . U V 0 W X Y ±Z * 光标方式控制包括帮助键（？）在页面右下角，若有“？” 符号，按下此键得到功能和参数解释。 功能键，这些键的功能显示在显示器屏幕最下行 结束菜单程序 停止键 起动键 1 .3 编程方式 选择编程方式 ？ S1 S1 S1 S1 S1 S1 S1 S1 EN I 0 通过按下菜单数字键和回车键选择编程对象: 1 + 回车键 在屏幕上画产品图并计算折弯步骤 2 + 回车键 编...
