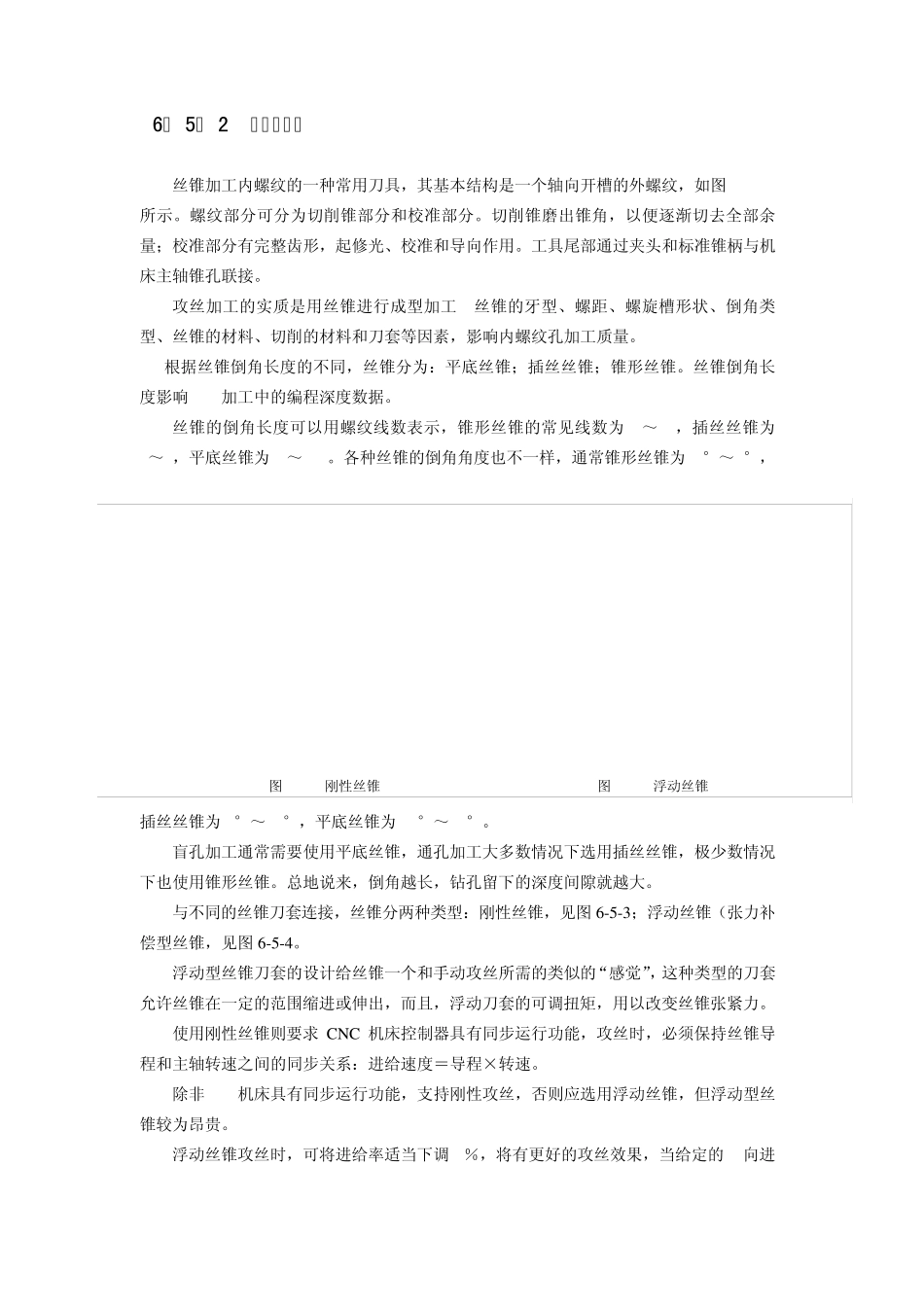

6． 5 攻丝工艺编程 6． 5． 1 攻丝加工的内容、要求 用丝锥在工件孔中切削出内螺纹的加工方法称为攻螺纹； 攻丝加工的螺纹多为三角螺纹，为零件间连接结构，常用的攻丝加工的螺纹有；牙型角为60°的公制螺纹，也叫普通螺纹；牙型角为55°的英制螺纹；用于管道连接的英制管螺纹和圆锥管螺纹。本节主要涉及的攻丝加工的是公制内螺纹，熟悉有关螺纹结构尺寸、技术要求的常识，是学习攻丝工艺的重要基础。 普通螺纹的基本尺寸如下： (1)螺纹大径：d＝D (螺纹大径的基本尺寸与公称直径相同) (2)中径： d2＝D2＝d－0.6495P (3)牙型高度：H＝O.5413P (4)螺纹小径：d1＝D1＝d－1.0825P 如图 6-5-1中M10-7H的螺纹，为普通右旋内螺纹。查表得螺距 P＝1.5，其基本尺寸： 螺纹大径：D＝10； 螺纹中径： D2＝D－0.6495P＝9.02 螺纹小径：D1＝D－1.0825P＝8.36 中径公差带代号 7H)( 0 .0 .2 2 40 小径公差带代号 7H)( 0 .3 7 50 牙型高度：H＝O.5413P＝0.82 螺纹有效长度：L＝20.0 螺纹孔口倒角：C1.5 图 6 -5 -1 需要攻丝加工的工件图样 图 6-5-2丝锥基本结构 6． 5． 2 丝锥及选用 丝锥加工内螺纹的一种常用刀具，其基本结构是一个轴向开槽的外螺纹，如图6-5-2所示。螺纹部分可分为切削锥部分和校准部分。切削锥磨出锥角，以便逐渐切去全部余量；校准部分有完整齿形，起修光、校准和导向作用。工具尾部通过夹头和标准锥柄与机床主轴锥孔联接。 攻丝加工的实质是用丝锥进行成型加工, 丝锥的牙型、螺距、螺旋槽形状、倒角类型、丝锥的材料、切削的材料和刀套等因素，影响内螺纹孔加工质量。 根据丝锥倒角长度的不同，丝锥分为：平底丝锥；插丝丝锥；锥形丝锥。丝锥倒角长度影响CNC加工中的编程深度数据。 丝锥的倒角长度可以用螺纹线数表示，锥形丝锥的常见线数为8～10，插丝丝锥为3～5，平底丝锥为1～1.5。各种丝锥的倒角角度也不一样，通常锥形丝锥为4°～5°，插丝丝锥为8°～13°，平底丝锥为25°～35°。 盲孔加工通常需要使用平底丝锥，通孔加工大多数情况下选用插丝丝锥，极少数情况下也使用锥形丝锥。总地说来，倒角越长，钻孔留下的深度间隙就越大。 与不同的丝锥刀套连接，丝锥分两种类型：刚性丝锥，见图6-5-3；浮动丝锥（张力补偿型丝锥，见图6-5-4。 浮动型丝锥刀套的设计给丝锥一个和手动攻丝所需的类似的“感觉”，这种类型的刀套允许丝锥在一定的范围缩进或伸出，而且，浮动刀套...
