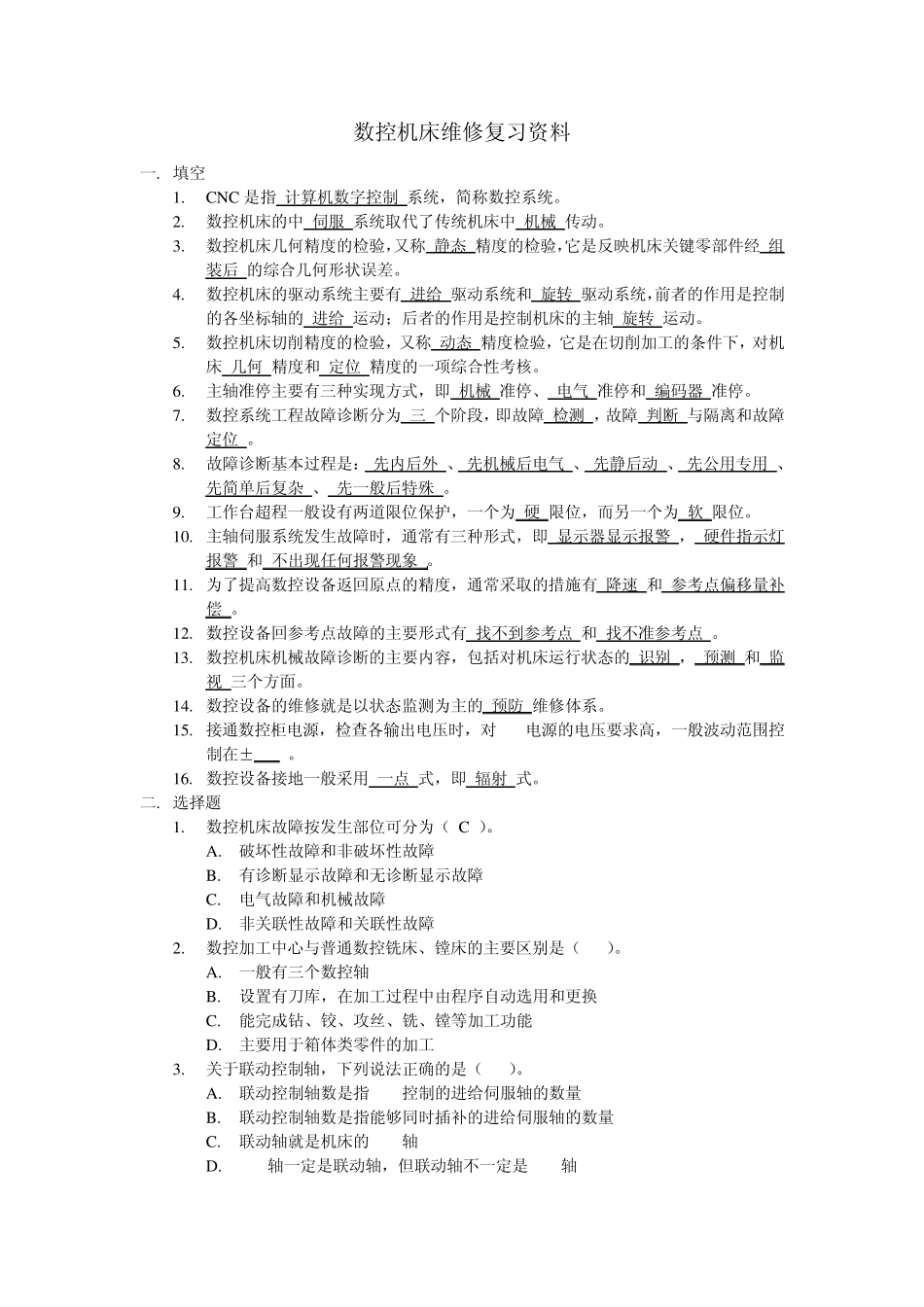

数控机床维修复习资料 一. 填空 1. CNC 是指 计算机数字控制 系统，简称数控系统。 2. 数控机床的中 伺服 系统取代了传统机床中 机械 传动。 3. 数控机床几何精度的检验，又称 静态 精度的检验，它是反映机床关键零部件经 组装后 的综合几何形状误差。 4. 数控机床的驱动系统主要有 进给 驱动系统和 旋转 驱动系统，前者的作用是控制的各坐标轴的 进给 运动；后者的作用是控制机床的主轴 旋转 运动。 5. 数控机床切削精度的检验，又称 动态 精度检验，它是在切削加工的条件下，对机床 几何 精度和 定位 精度的一项综合性考核。 6. 主轴准停主要有三种实现方式，即 机械 准停、 电气 准停和 编码器 准停。 7. 数控系统工程故障诊断分为 三 个阶段，即故障 检测 ，故障 判断 与隔离和故障 定位 。 8. 故障诊断基本过程是： 先内后外 、 先机械后电气 、 先静后动 、 先公用专用 、 先简单后复杂 、 先一般后特殊 。 9. 工作台超程一般设有两道限位保护，一个为 硬 限位，而另一个为 软 限位。 10. 主轴伺服系统发生故障时，通常有三种形式，即 显示器显示报警 ， 硬件指示灯报警 和 不出现任何报警现象 。 11. 为了提高数控设备返回原点的精度，通常采取的措施有 降速 和 参考点偏移量补偿 。 12. 数控设备回参考点故障的主要形式有 找不到参考点 和 找不准参考点 。 13. 数控机床机械故障诊断的主要内容，包括对机床运行状态的 识别 ， 预测 和 监视 三个方面。 14. 数控设备的维修就是以状态监测为主的 预防 维修体系。 15. 接通数控柜电源，检查各输出电压时，对+5V电源的电压要求高，一般波动范围控制在± 5 %。 16. 数控设备接地一般采用 一点 式，即 辐射 式。 二. 选择题 1. 数控机床故障按发生部位可分为（ C ）。 A. 破坏性故障和非破坏性故障 B. 有诊断显示故障和无诊断显示故障 C. 电气故障和机械故障 D. 非关联性故障和关联性故障 2. 数控加工中心与普通数控铣床、镗床的主要区别是（ B ）。 A. 一般有三个数控轴 B. 设置有刀库，在加工过程中由程序自动选用和更换 C. 能完成钻、铰、攻丝、铣、镗等加工功能 D. 主要用于箱体类零件的加工 3. 关于联动控制轴，下列说法正确的是（ B ）。 A. 联动控制轴数是指 CNC控制的进给伺服轴的数量 B. 联动控制轴数是指能够同时插补的进...
