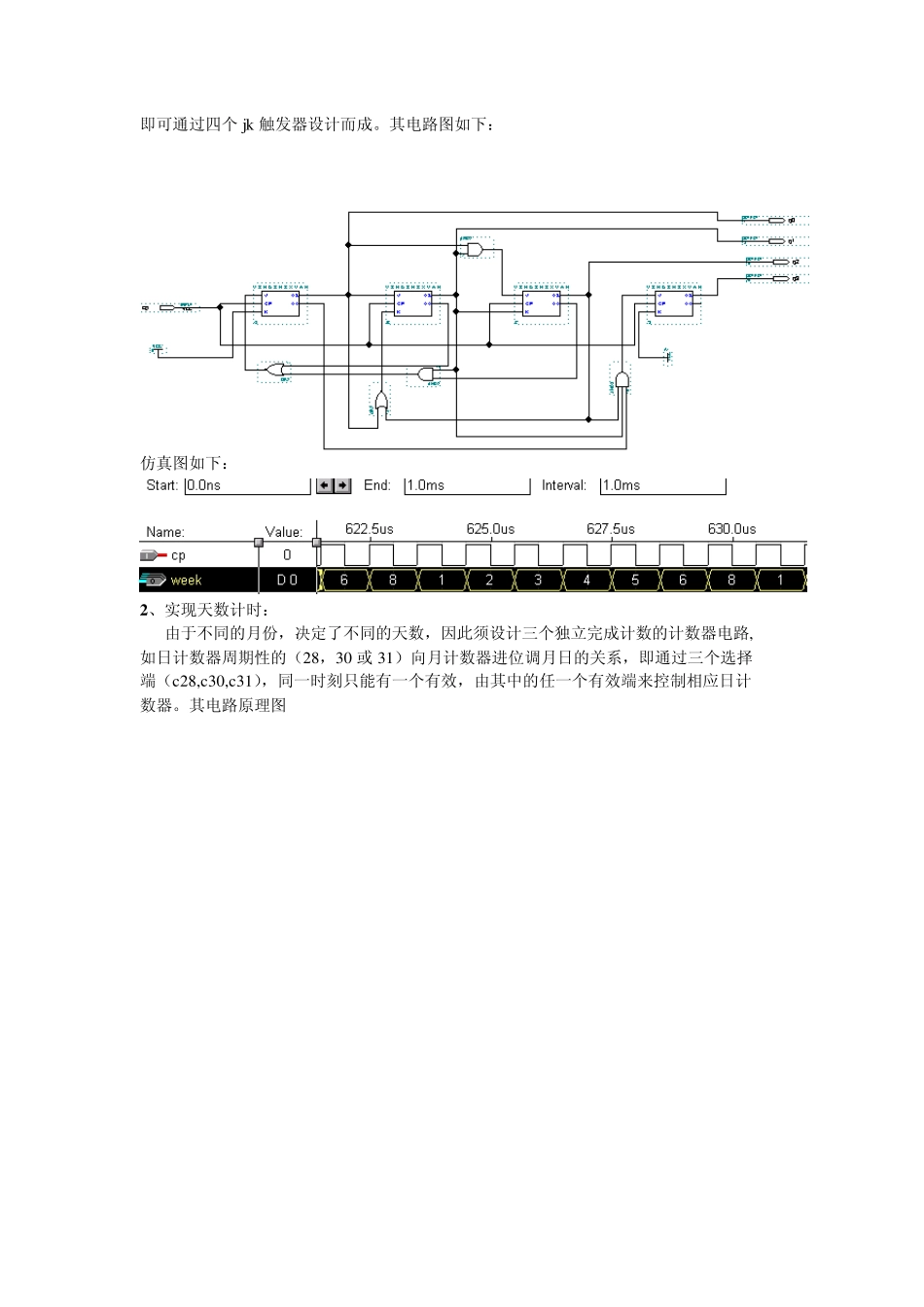

燕 山 大 学 EDA 课程设计报告书 电子日历 姓名： 王斌 班级：05 级电子信息工程3 班 学号：050104020064 日期：2007/11/05——2007/11/14 一、设计题目：电子日历 二、设计要求: 1. 能显示年,月,日,星期; 2. 例如: 01.11.08. 6,星期日显示 8; 3. 年月日,星期可调; 4. 不考虑闰年 三．设计思路： 为实现本电路得功能，采取模块电路设计方法，本电路系统主要包括以下三三大模块：. 1: 电子日历记数模块 2: 中间控制模块 3: 译码器显示模块 由于不同的月份，决定了不同的天数，因此须设计反馈电路,协调月日的关系,通过不同的月选择相应的天数：比如二月二十八天,十二月三十一天,……..这是利用真值表列出逻辑表达式，从而画出电路图如图1： 仿真图如下： 四、设计过程: 一、电子日历记数模块 1、 实现星期计时： 为实现星期计时模块，计到星期日时，显示“8”，采用一般的计数器难以实现，即可通过四个jk 触发器设计而成。其电路图如下： 仿真图如下： 2 、实现天数计时： 由于不同的月份，决定了不同的天数，因此须设计三个独立完成计数的计数器电路,如日计数器周期性的（28，30 或 31）向月计数器进位调月日的关系，即通过三个选择端（c28,c30,c31），同一时刻只能有一个有效，由其中的任一个有效端来控制相应日计数器。其电路原理图 3 、实现月份及年份计时： 由用两个7 4 1 6 0 采用整体同步置数分别构成1 0 0 进制和1 2 进制计数器，分别完成年，月的计数功能。然后将两者依次异步连接，每隔 1 2 个月，月计数器向年计数器进一位，从而实现年月的周期性计数。 月份计数器电路原理图如下： 年份计数器电路图如下： 仿真图如下： 二、中间控制模块 时钟脉冲经 cp 输入端引入，控制端有：K,Kweek,Kday,Kmonth,Kyear1,Kyear2 当接入电源时，须按 K 按钮进行调整到某一时间即正常计时。按下K 时，同时按其它的任一控制端，即可完成对相应的控制及调整。 电路原理图如下： 部分仿真图如下： 三、译码器显示模块 完成内部模块设计之后，需要显示出来，即用扫描电路将星期，年、月、日在显示管上显示出来。扫描电路由 74160 构成的八进制计数器，四个八选一数据选择器 74151 及 7449 构成，如图四所 整个电路图如下： 当接入电源时，须按 clan 按钮一次使月份为 1 时，可计时及完成相关控制调整功能。 。 收获与体会 a) 实验收获 我在理论的基础上进...
