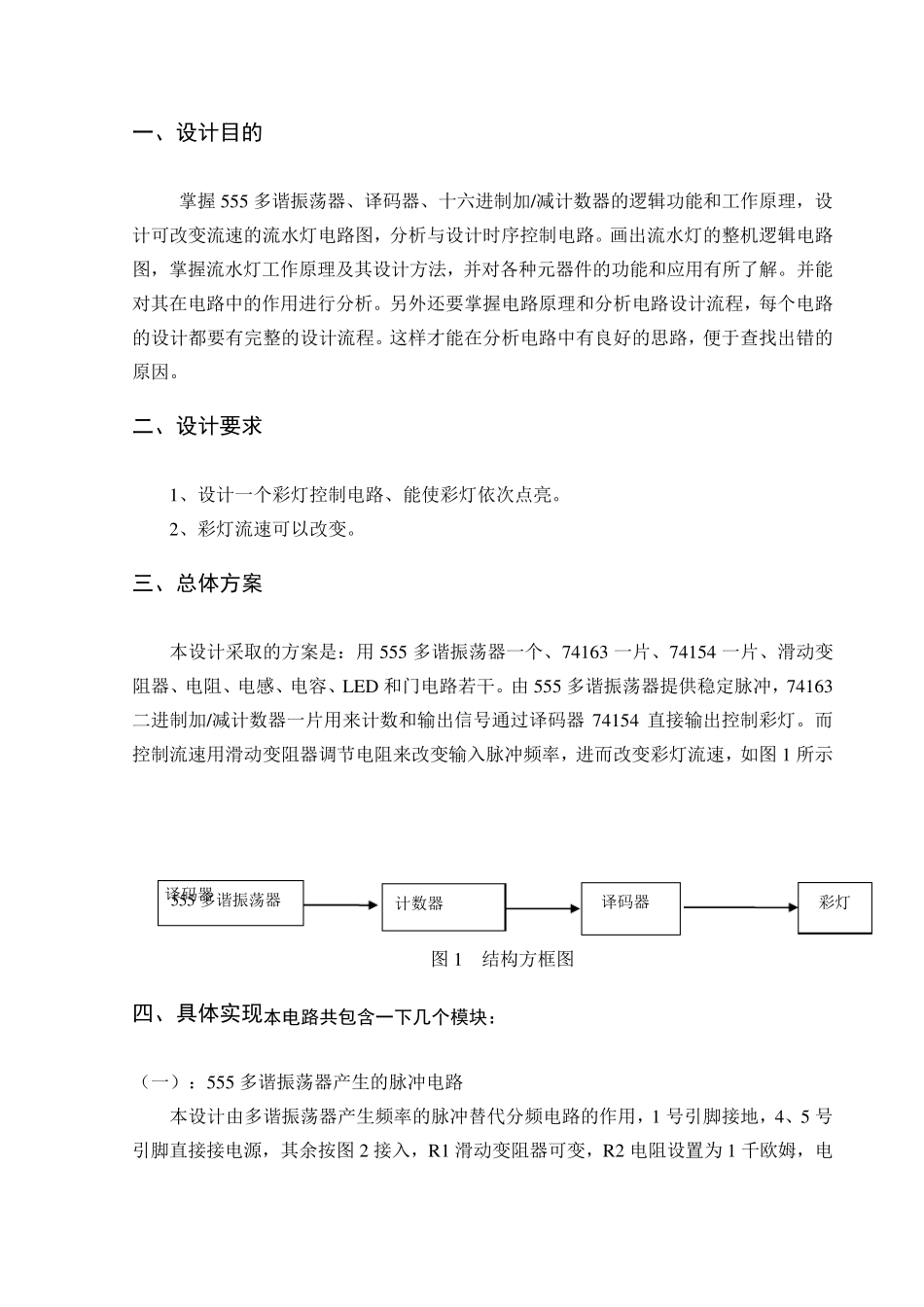

课 程 设 计 说 明 书 课程名称：数字电子技术基础 设计题目：多路循环彩灯 院 系 : 电气工程系 学生姓名： xxxxxx 学 号：********* 专业班级：电子科学与技术<一>班 指导教师： xxxxxx 日 期：2011 年 6 月 2 日 目 录 一、设计目的 .......................................................... 3 二、设计要求 .......................................................... 3 三、总体方案 .......................................................... 3 四、具体实现 .......................................................... 4 五、实现过程中遇到的问题及措施 ........................................ 7 六、心得体会 .......................................................... 7 七、参考文献 .......................................................... 8 八、附件 .............................................................. 8 一、设计目的 掌握555 多谐振荡器、译码器、十六进制加/减计数器的逻辑功能和工作原理，设计可改变流速的流水灯电路图，分析与设计时序控制电路。画出流水灯的整机逻辑电路图，掌握流水灯工作原理及其设计方法，并对各种元器件的功能和应用有所了解。并能对其在电路中的作用进行分析。另外还要掌握电路原理和分析电路设计流程，每个电路的设计都要有完整的设计流程。这样才能在分析电路中有良好的思路，便于查找出错的原因。 二、设计要求 1、设计一个彩灯控制电路、能使彩灯依次点亮。 2、彩灯流速可以改变。 三、总体方案 本设计采取的方案是：用 555 多谐振荡器一个、74163 一片、74154 一片、滑动变阻器、电阻、电感、电容、LED 和门电路若干。由 555 多谐振荡器提供稳定脉冲，74163二进制加/减计数器一片用来计数和输出信号通过译码器74154 直接输出控制彩灯。而控制流速用滑动变阻器调节电阻来改变输入脉冲频率，进而改变彩灯流速，如图 1 所示 译码器 图 1 结构方框图 四、具体实现本电路共包含一下几个模块： （一）：555 多谐振荡器产生的脉冲电路 本设计由多谐振荡器产生频率的脉冲替代分频电路的作用，1 号引脚接地，4、5 号引脚直接接电源，其余按图 2 接入，R1 滑动变阻器可变，R2 电阻设置为 1 千欧姆，电555 多谐振荡器 计数器 译码器 彩灯 容分别设为0 .1 u 和0 .0 0 1...
