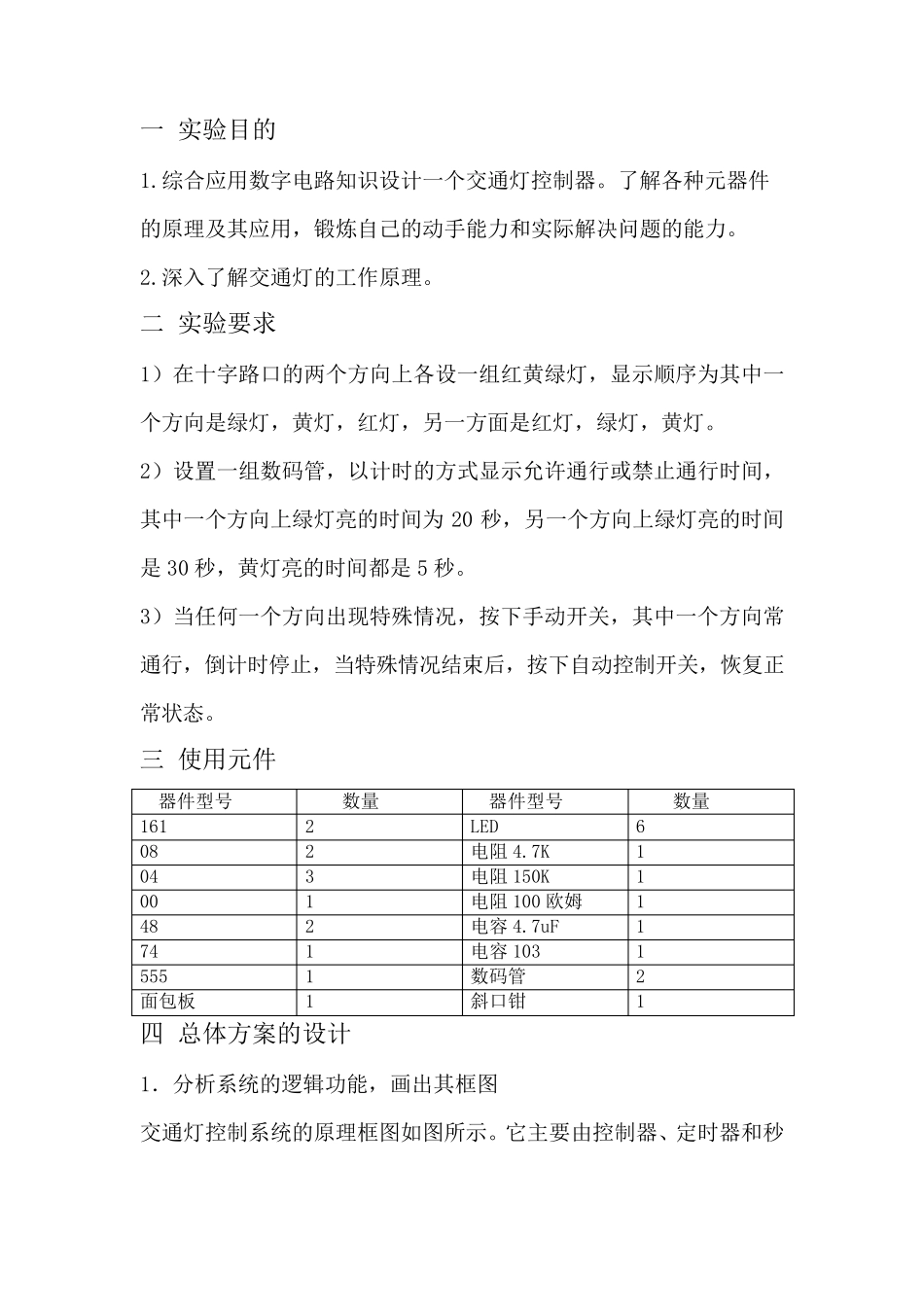

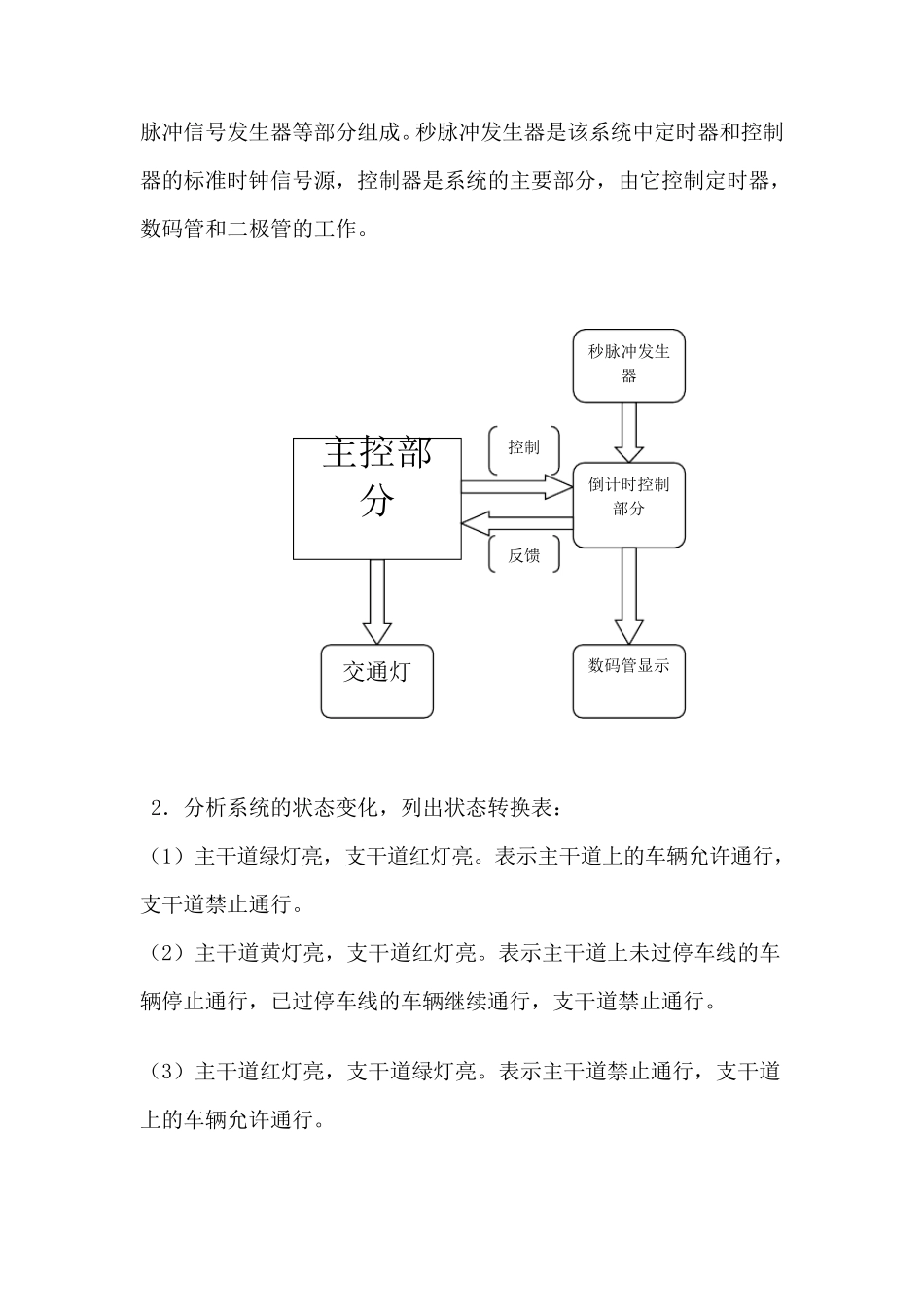

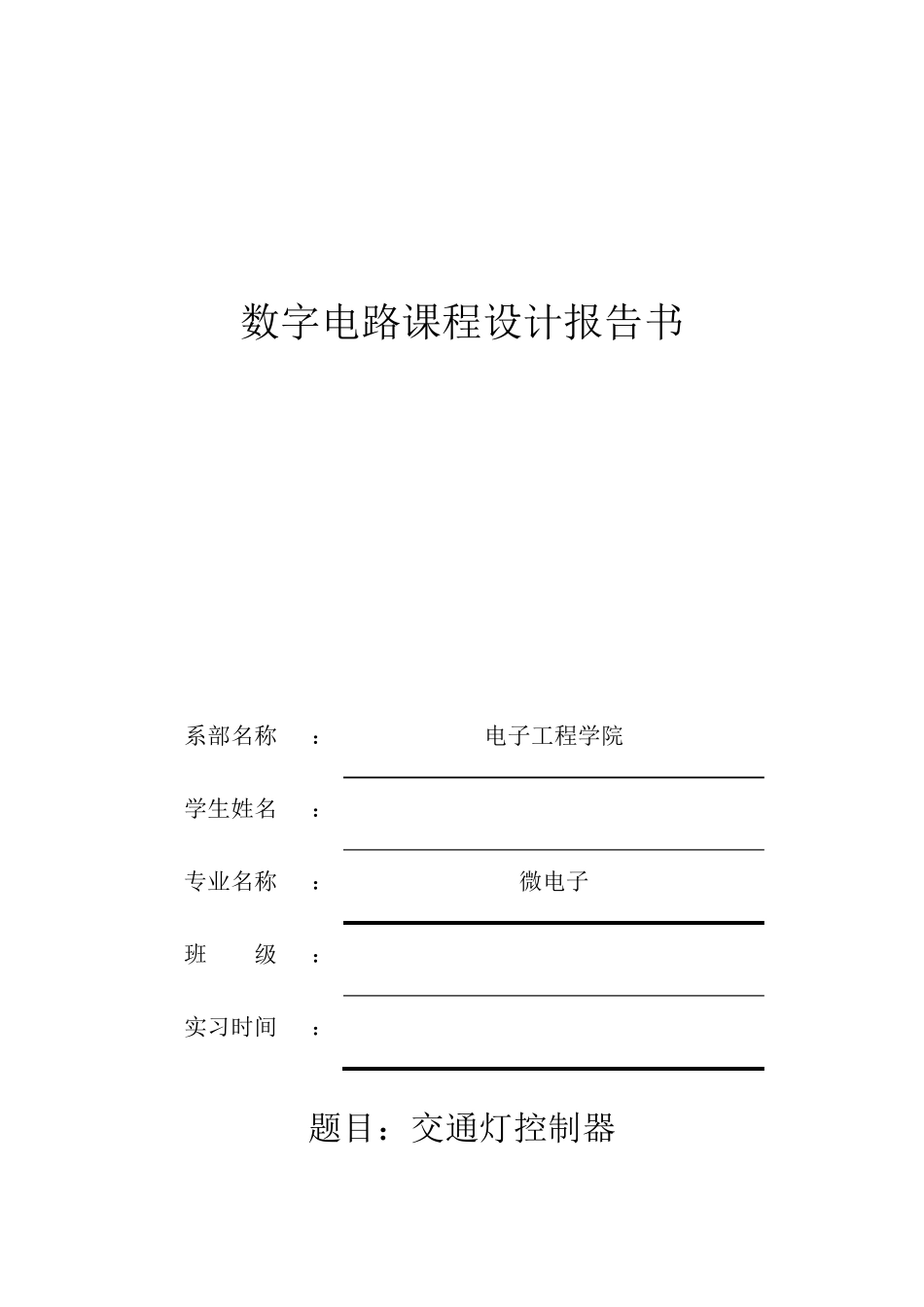

数字电路课程设计报告书 题目：交通灯控制器 系部名称 ： 电子工程学院 学生姓名 ： 专业名称 ： 微电子 班 级 ： 实习时间 ： 一 实 验 目 的 1.综 合 应 用 数 字 电 路 知 识 设 计 一 个 交 通 灯 控 制 器 。 了 解 各 种 元 器 件 的 原 理 及 其 应 用 ， 锻 炼 自 己 的 动 手 能 力 和 实 际 解 决 问 题 的 能 力 。 2.深 入 了 解 交 通 灯 的 工 作 原 理 。 二 实 验 要 求 1） 在 十 字 路 口 的 两 个 方 向 上 各 设 一 组 红 黄 绿 灯 ， 显 示 顺 序 为 其 中 一个 方 向 是 绿 灯 ， 黄 灯 ， 红 灯 ， 另 一 方 面 是 红 灯 ， 绿 灯 ， 黄 灯 。 2） 设 置 一 组 数 码 管 ， 以 计 时 的 方 式 显 示 允 许 通 行 或 禁 止 通 行 时 间 ，其 中 一 个 方 向 上 绿 灯 亮 的 时 间 为20 秒 ， 另 一 个 方 向 上 绿 灯 亮 的 时 间是 30 秒 ， 黄 灯 亮 的 时 间 都 是 5 秒 。 3） 当 任 何 一 个 方 向 出 现 特 殊 情 况 ， 按 下 手 动 开 关 ， 其 中 一 个 方 向 常通 行 ， 倒 计 时 停 止 ， 当 特 殊 情 况 结 束 后 ， 按 下 自 动 控 制 开 关 ， 恢 复 正常 状 态 。 三 使 用 元 件 器 件 型 号 数 量 器 件 型 号 数 量 161 2 LED 6 08 2 电 阻 4.7K 1 04 3 电 阻 150K 1 00 1 电 阻 100 欧 姆 1 48 2 电 容 4.7uF 1 74 1 电 容 103 1 555 1 数 码 管 2 面 包 板 1 斜口 钳 1 四 总体方 案的 设 计 1．分析系统的 逻辑功能 ， 画出 其 框图 交 通 灯 控 制 系统的 原 理 框图如图所示 。 它主要 由控 制 器 、定时 器 和 秒 脉冲信号发生器等部分组成。秒脉冲发生器是该系统中定时器和控制器的标准时钟信号源，控制器是系统的主要部分，由它控制定时器，数码管和二极管的工作。 2．分析系统的状态变化，列出状态转换表： （1）主干道绿灯亮，支干道红灯亮。表示主干道上的车辆允许通行， 支干道禁止通行。 （2）主干道黄灯亮，支干道红灯亮。表示主干道上未过停车线的车辆停止通行，已过停车线的车辆继...
