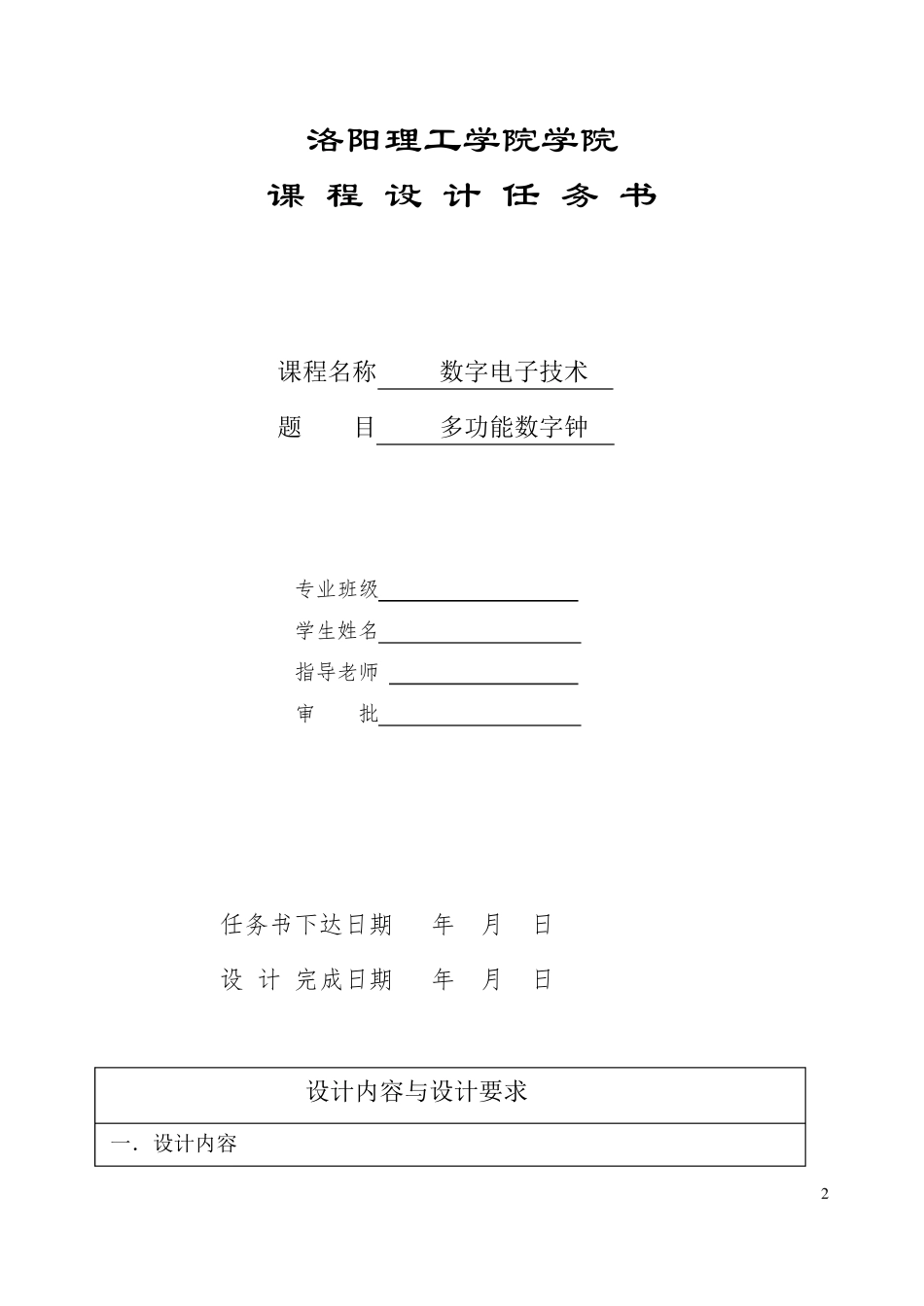

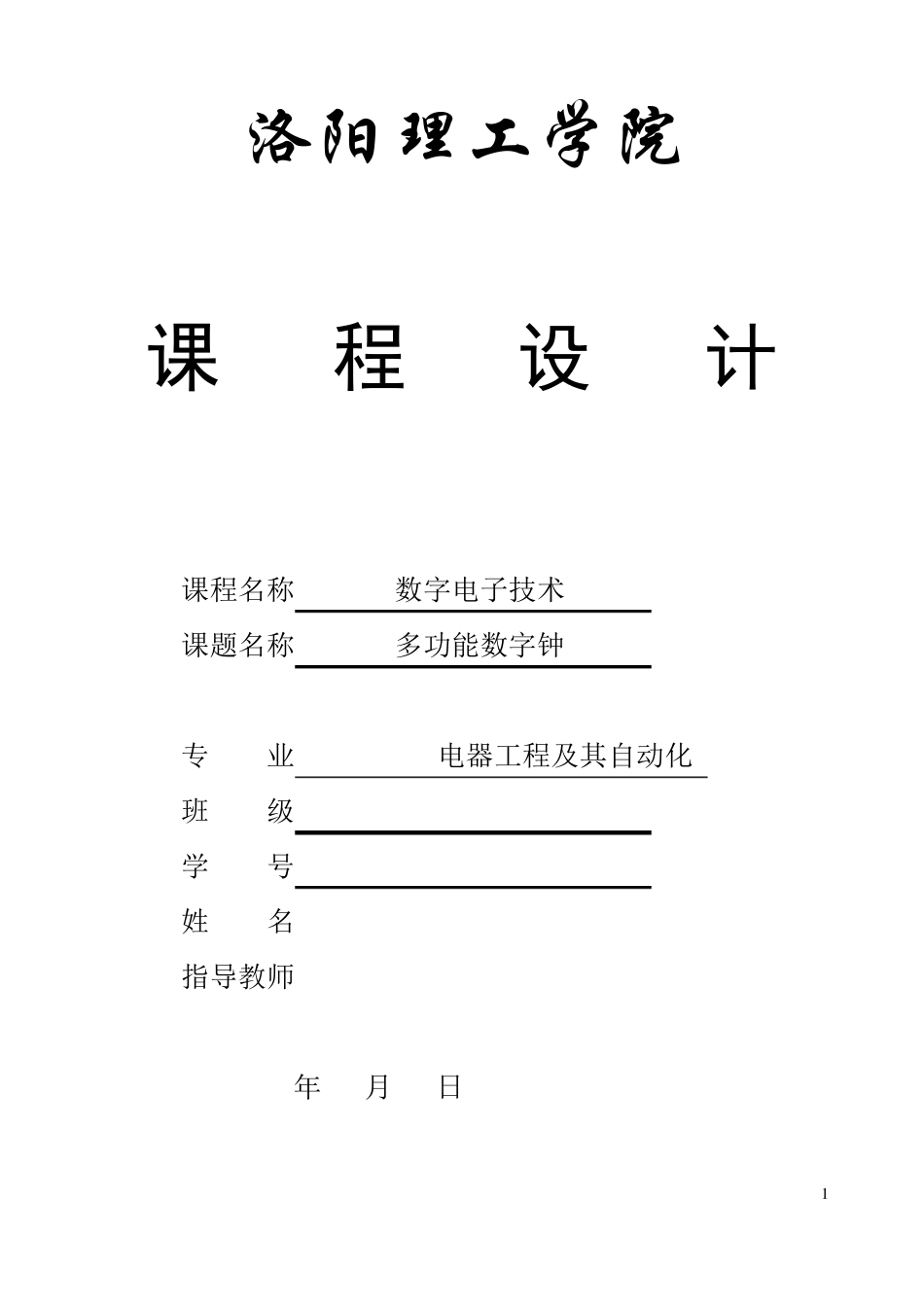

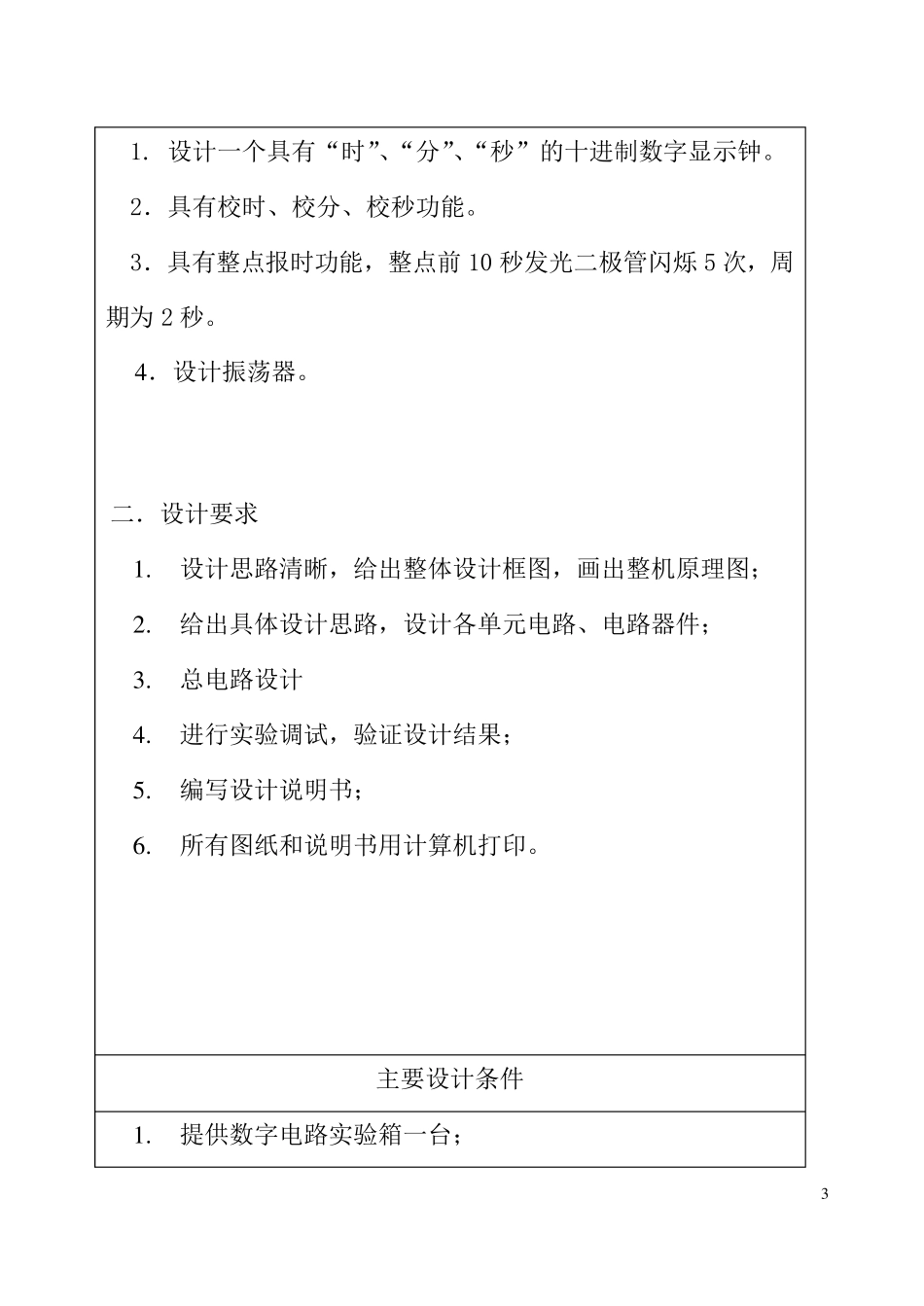

1 洛阳理工学院 课 程 设 计 课程名称 数字电子技术 课题名称 多功能数字钟 专 业 电器工程及其自动化 班 级 学 号 姓 名 指导教师 年 月 日 2 洛阳理工学院学院 课 程 设 计 任 务 书 课程名称 数字电子技术 题 目 多功能数字钟 专业班级 学生姓名 指导老师 审 批 任务书下达日期 年 月 日 设 计 完成日期 年 月 日 设计内容与设计要求 一．设计内容 3 1. 设计一个具有“时”、“分”、“秒”的十进制数字显示钟。 2．具有校时、校分、校秒功能。 3．具有整点报时功能，整点前 10 秒发光二极管闪烁 5 次，周期为 2 秒。 4 ．设计振荡器。 二．设计要求 1 . 设计思路清晰，给出整体设计框图，画出整机原理图； 2 . 给出具体设计思路，设计各单元电路、电路器件； 3 . 总电路设计 4 . 进行实验调试，验证设计结果； 5 . 编写设计说明书； 6 . 所有图纸和说明书用计算机打印。 主要设计条件 1 . 提供数字电路实验箱一台； 4 2 . 提供直流电源一台； 3 . 必要的元器件和导线等； 4 ． 计算机。 说明书格式 1 . 课程设计封面； 2 . 任务书； 3 . 说明书目录； 4 . 设计总体思路，基本原理和框图； 5 . 单元电路设计； 6 . 仿真结果； 7 . 实验调试； 8 . 总结与体会； 9 . 附录； 1 0 . 参考文献； 1 1 . 整机原理图。 进度安排 第一周星期一：下达设计任务书，查找资料； 5 星期二：确定总体设计方案；单元电路设计； 星期三：电路仿真，修改方案； 星期四：画出整机原理图草图及调试电路图; 星期五：安装、调试电路； 第二周星期一~ 三：安装、调试电路； 星期四~ 五：验收电路，写设计报告，打印相关图纸； 星期五：答辩、交设计报告书。 参考文献 1. 康华光主编. 电子技术基础（数字部分），高等教育出 版社。 2. 阎 石主编. 电子技术基础（数字部分），清华大学出 版社。 3. 任为民主编. 电子技术基础课程设计，中央广播电视大学出版社。 4. 彭介华主编，电子技术课程设计指导，高等教育出版社。 5．《电子线路设计、实验、测试》谢自美主编 华中理工出版 目录 一、 设计总体思路、基本原理··························7 6 二、设计框图···············································8...
