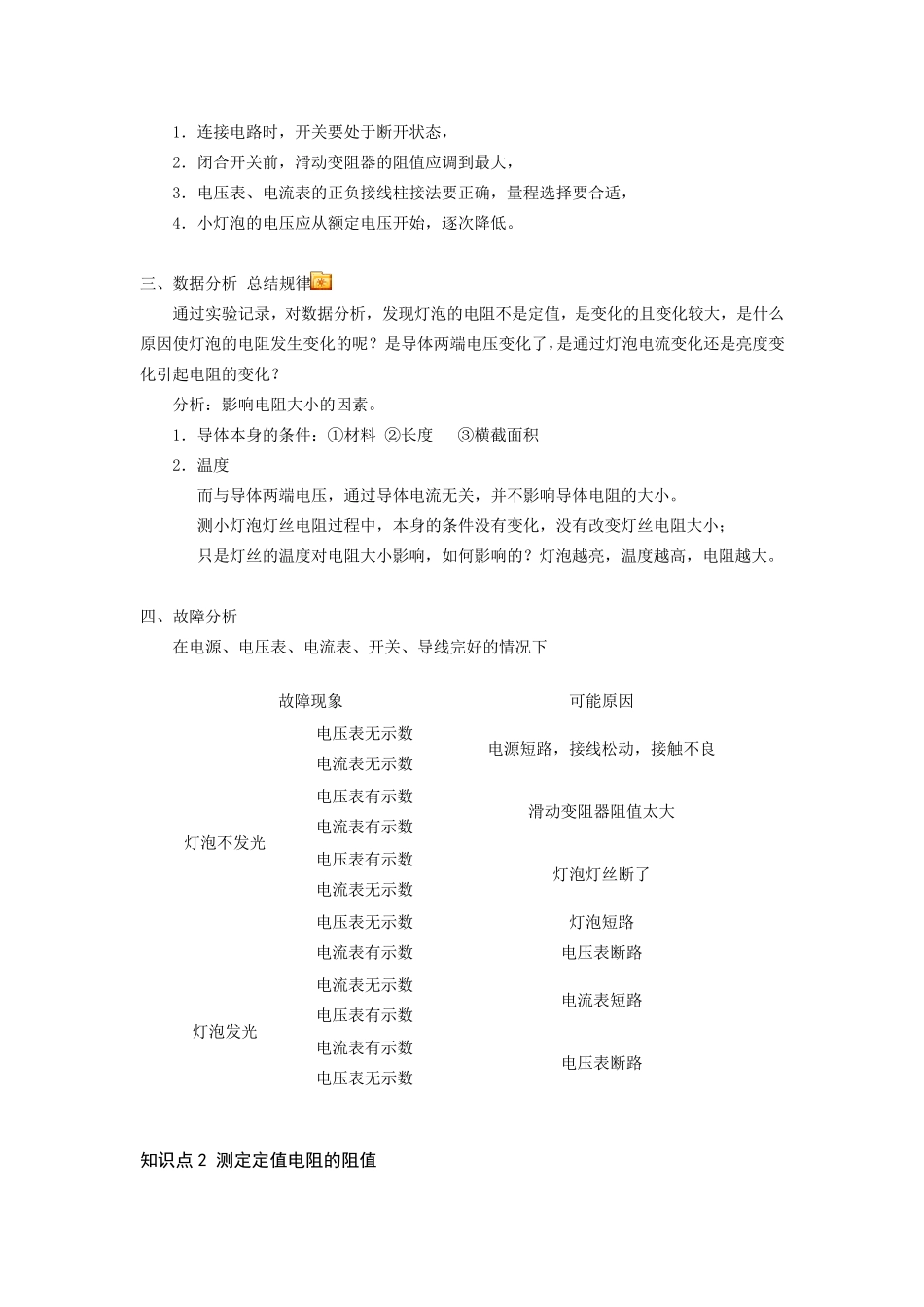

测量小灯泡的电阻 知识点1 怎样测小灯泡电阻 一、实验过程： 实验目的：1．会用电压表测电压，会用电流表测电流； 2．会用伏安法测电阻。 实验原理：欧姆定律 实验器材：电源、开关、电流表、电压表、滑动变阻器、待测灯泡(2.5V，3.8V)、导线若干。 实验电路图： 实验表格 次数 电压U/V 电流I/A 灯泡亮度 电阻R/Ω 1 2.5 2 1 3 0.5 实验步骤 1．按电路图连接电路， 2．检查电路，试触无误后，闭合开关， 3．调节滑动变阻器的滑片 P，使阻值变小，观察电压表示数，使示数为小灯泡的标定电压值（2.5V）再读出电流表示数，观察灯泡亮度，记录表格， 4．调节滑动变阻器滑片 P，使阻值变大，使用电压表示数为某一值（1V），观察电流表示数，灯泡的亮度，并记录， 5．调节滑动变阻器滑片 P，使阻值继续变大，使电压表示数为某一值（0.5V），观察电流表，灯泡的亮度记录， 6．计算电阻值，填入表中， 7．分析表格，总结规律。 二、实验注意事项 1．连接电路时，开关要处于断开状态， 2．闭合开关前，滑动变阻器的阻值应调到最大， 3．电压表、电流表的正负接线柱接法要正确，量程选择要合适， 4．小灯泡的电压应从额定电压开始，逐次降低。 三、数据分析 总结规律 通过实验记录，对数据分析，发现灯泡的电阻不是定值，是变化的且变化较大，是什么原因使灯泡的电阻发生变化的呢？是导体两端电压变化了，是通过灯泡电流变化还是亮度变化引起电阻的变化？ 分析：影响电阻大小的因素。 1．导体本身的条件：①材料 ②长度 ③横截面积 2．温度 而与导体两端电压，通过导体电流无关，并不影响导体电阻的大小。 测小灯泡灯丝电阻过程中，本身的条件没有变化，没有改变灯丝电阻大小； 只是灯丝的温度对电阻大小影响，如何影响的？灯泡越亮，温度越高，电阻越大。 四、故障分析 在电源、电压表、电流表、开关、导线完好的情况下 故障现象 可能原因 灯泡不发光 电压表无示数 电流表无示数 电源短路，接线松动，接触不良 电压表有示数 电流表有示数 滑动变阻器阻值太大 电压表有示数 电流表无示数 灯泡灯丝断了 电压表无示数 电流表有示数 灯泡短路 电压表断路 灯泡发光 电流表无示数 电压表有示数 电流表短路 电流表有示数 电压表无示数 电压表断路 知识点2 测定定值电阻的阻值 一、伏安法测定值电阻 1．实验原理：根据欧姆定律的变形公式R=U/I，只要测出定值电阻两端的电压和通过它的...
