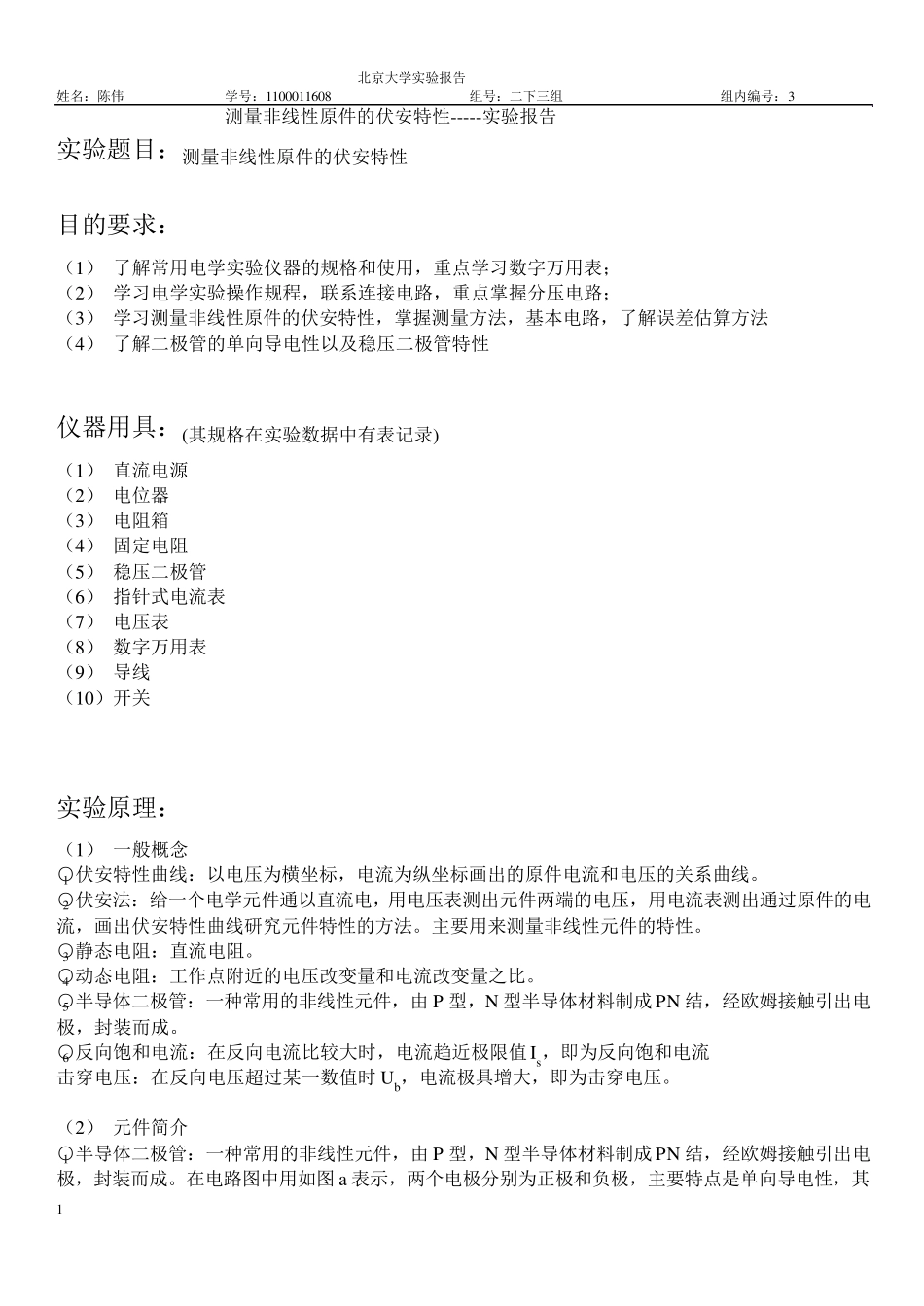

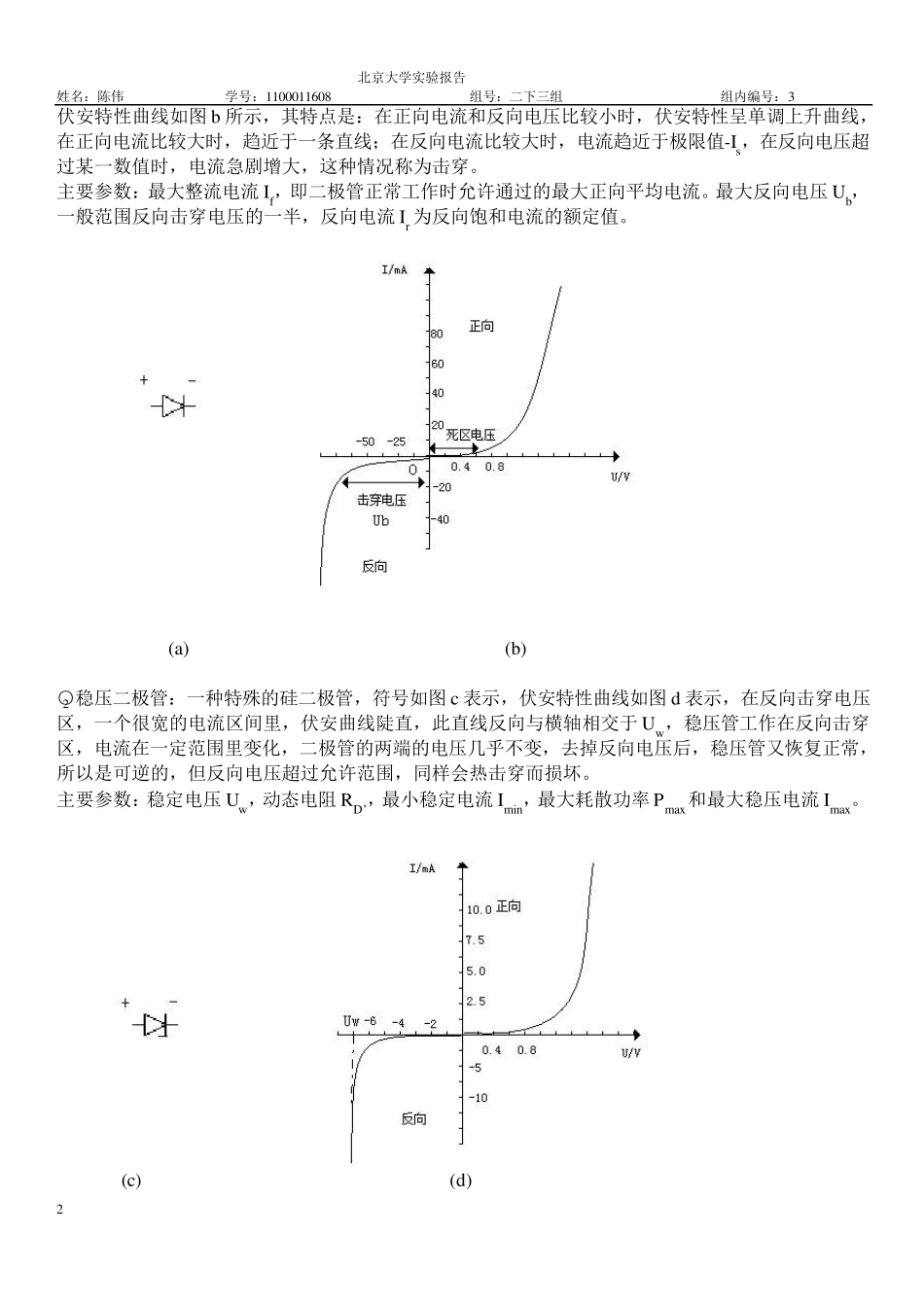

北京大学实验报告 姓名：陈伟 学号：1100011608 组号：二下三组 组内编号：3 1 测量非线性原件的伏安特性-----实验报告 实验题目：测量非线性原件的伏安特性 目的要求： （1） 了解常用电学实验仪器的规格和使用，重点学习数字万用表； （2） 学习电学实验操作规程，联系连接电路，重点掌握分压电路； （3） 学习测量非线性原件的伏安特性，掌握测量方法，基本电路，了解误差估算方法 （4） 了解二极管的单向导电性以及稳压二极管特性 仪器用具：(其规格在实验数据中有表记录) （1） 直流电源 （2） 电位器 （3） 电阻箱 （4） 固定电阻 （5） 稳压二极管 （6） 指针式电流表 （7） 电压表 （8） 数字万用表 （9） 导线 （10）开关 实验原理： （1） 一般概念 ○1 伏安特性曲线：以电压为横坐标，电流为纵坐标画出的原件电流和电压的关系曲线。 ○2 伏安法：给一个电学元件通以直流电，用电压表测出元件两端的电压，用电流表测出通过原件的电流，画出伏安特性曲线研究元件特性的方法。主要用来测量非线性元件的特性。 ○3 静态电阻：直流电阻。 ○4 动态电阻：工作点附近的电压改变量和电流改变量之比。 ○5 半导体二极管：一种常用的非线性元件，由P 型，N 型半导体材料制成PN 结，经欧姆接触引出电极，封装而成。 ○6 反 向饱 和电流：在反 向电流比较 大时 ，电流趋 近极限 值 Is，即 为反 向饱 和电流 击 穿 电压：在反 向电压超 过某 一数值 时 Ub，电流极具增 大，即 为击 穿 电压。 （2） 元件简 介 ○1 半导体二极管：一种常用的非线性元件，由P 型，N 型半导体材料制成PN 结，经欧姆接触引出电极，封装而成。在电路图 中用如 图 a 表示 ，两个电极分别 为正 极和负 极，主要特点是 单向导电性，其 北京大学实验报告 姓名：陈伟 学号：1100011608 组号：二下三组 组内编号：3 2 伏安特性曲线如图b 所示，其特点是：在正向电流和反向电压比较小时，伏安特性呈单调上升曲线，在正向电流比较大时，趋近于一条直线；在反向电流比较大时，电流趋近于极限值-Is，在反向电压超过某一数值时，电流急剧增大，这种情况称为击穿。 主要参数：最大整流电流If，即二极管正常工作时允许通过的最大正向平均电流。最大反向电压Ub，一般范围反向击穿电压的一半，反向电流Ir 为反向饱和电流的额定值。 (a) (b) ○2 稳压二极管：一种特殊的硅二...
