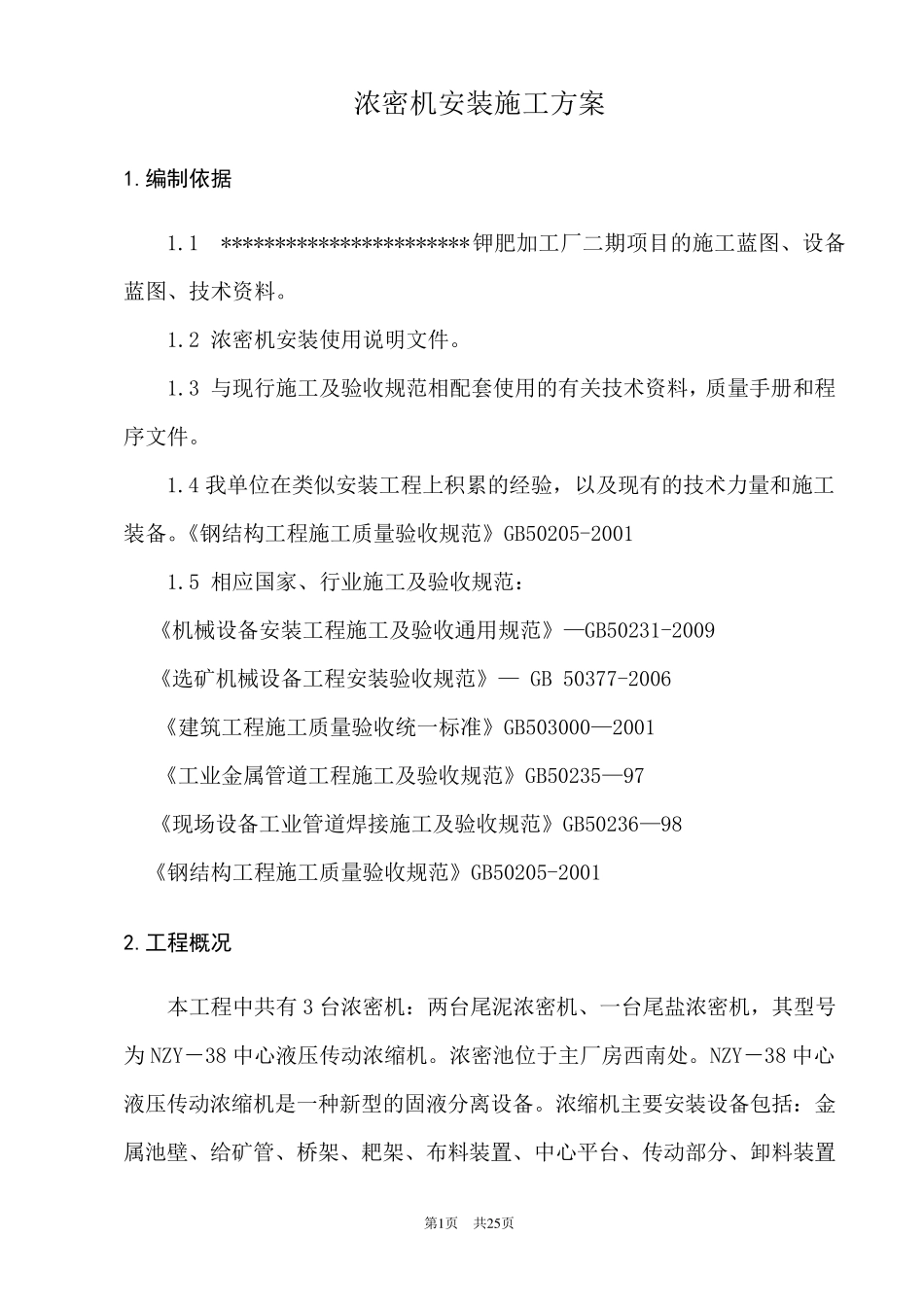

第1 页 共2 5 页 浓密机安装施工方案 1.编制依据 1.1 ***********************钾肥加工厂二期项目的施工蓝图、设备蓝图、技术资料。 1.2 浓密机安装使用说明文件。 1.3 与现行施工及验收规范相配套使用的有关技术资料，质量手册和程序文件。 1.4 我单位在类似安装工程上积累的经验，以及现有的技术力量和施工装备。《钢结构工程施工质量验收规范》GB50205-2001 1.5 相应国家、行业施工及验收规范： 《机械设备安装工程施工及验收通用规范》—GB50231-2009 《选矿机械设备工程安装验收规范》— GB 50377-2006 《建筑工程施工质量验收统一标准》GB503000—2001 《工业金属管道工程施工及验收规范》GB50235—97 《现场设备工业管道焊接施工及验收规范》GB50236—98 《钢结构工程施工质量验收规范》GB50205-2001 2.工程概况 本工程中共有3 台浓密机：两台尾泥浓密机、一台尾盐浓密机，其型号为 NZY－38 中心液压传动浓缩机。浓密池位于主厂房西南处。NZY－38 中心液压传动浓缩机是一种新型的固液分离设备。浓缩机主要安装设备包括：金属池壁、给矿管、桥架、耙架、布料装置、中心平台、传动部分、卸料装置 第2 页 共2 5 页 及其它附件等。 3.施工部署安排 此工程中共3 台浓密机，施工时两台同时施工，其共设3 个施工队：非标1 队、非标2 队及设备安装队。施工时安装人员及机工具配置按两台同时施工配备。 3 .1 人员组织机构 项目经理：**** 项目副经理：***** 项目总工程师：******* 项目副总工程师：****** 项目经理部 技术负责人：*********** 质量负责人：**** HSE负责人：******* 物资保管：********* 非标钢结构制安一队：****** 非标钢结构制安二队：****** 设备安装队：******* 第3 页 共2 5 页 3 .2 安装人员配置 序 号 1 2 3 4 5 6 小 计 工 种 钳 工 铆工 测量工 起重工 焊工 普 工 人数 2 4 2 2 16 16 44 3 .3 施工机具配置 1 手动葫芦 10t 个 2 2 手动葫芦 5t 个 4 3 手动葫芦 2t 个 6 4 手动葫芦 1t 个 6 5 千斤顶 16t 个 4 6 千斤顶 10t 个 4 7 千斤顶 5t 个 4 8 交流电焊机 BXS-500 台 10 9 直流焊机 台 8 10 焊条烘干箱 台 1 11 保温筒 只 12 12 砂轮机 ф100/ф125 台 5 13 水准仪 DNA03 套 2 14 精密经纬仪 T2 套 2 15 框式水平仪 0.02mm 只 2 16 铁...
