浴室热水设计方案VIP免费

浴室热水设计方案_第1页
1/10
浴室热水设计方案_第2页
2/10
浴室热水设计方案_第3页
3/10

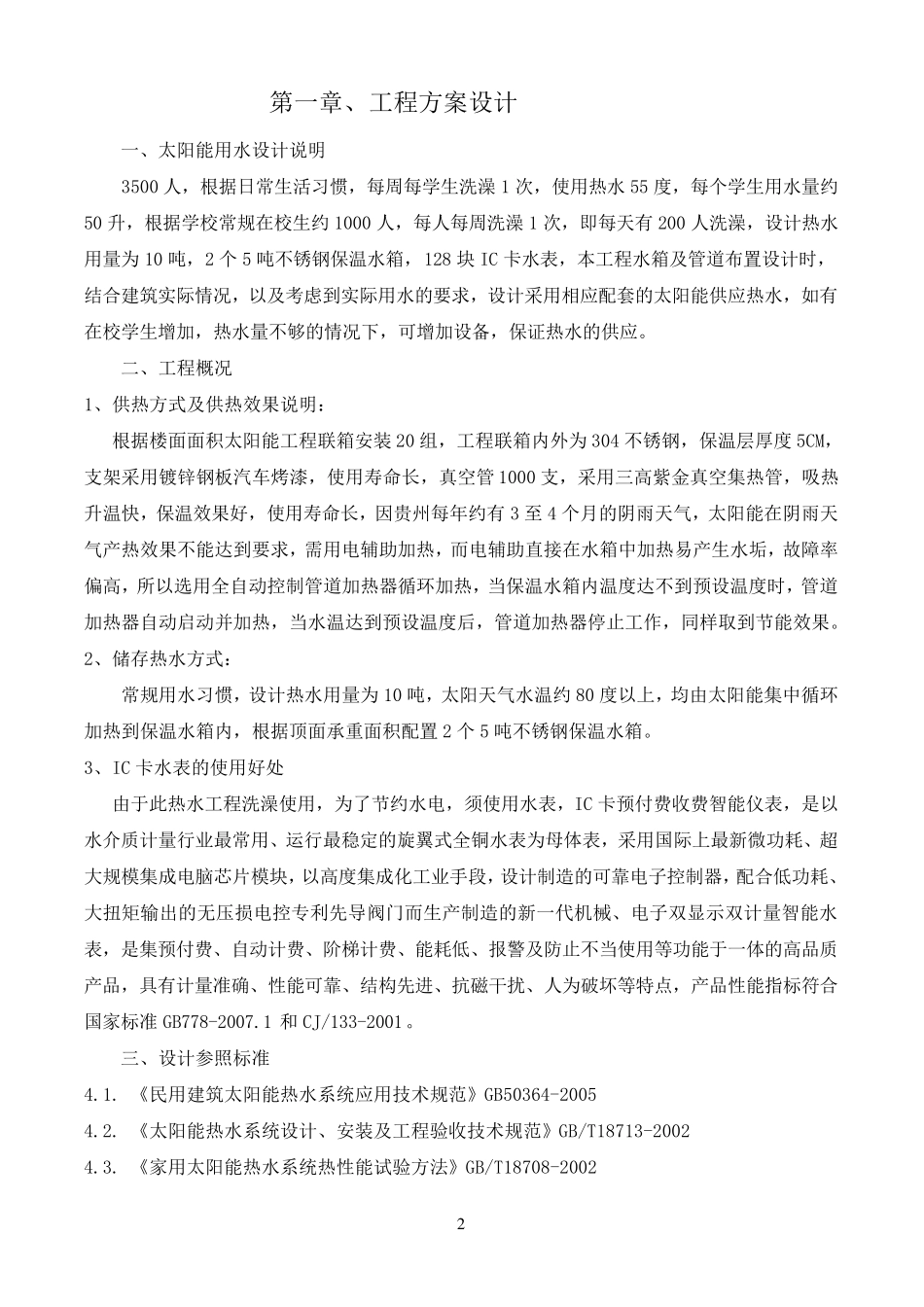

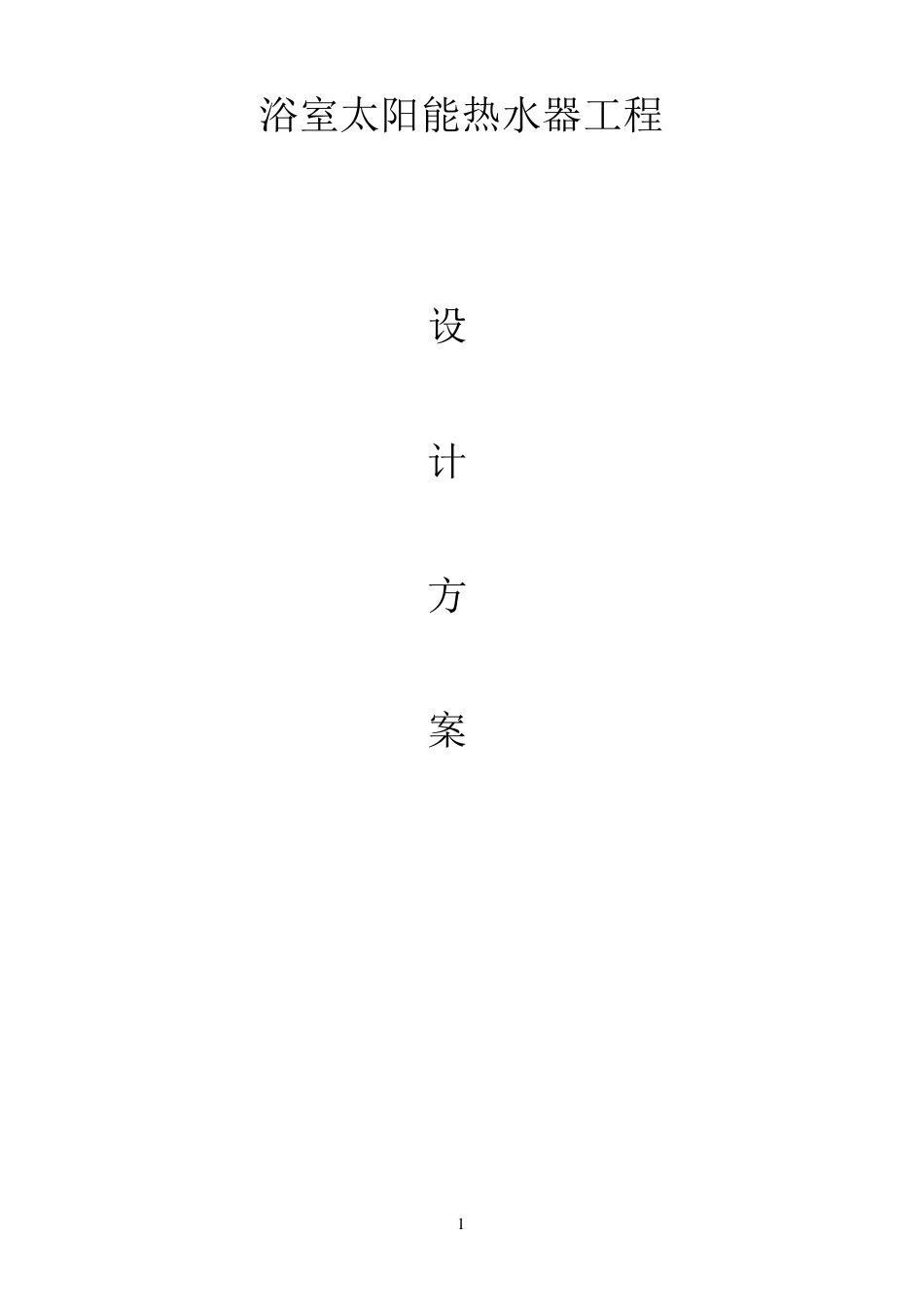

1 浴室太阳能热水器工程 设 计 方 案 2 第一章、工程方案设计 一、太阳能用水设计说明 3500 人,根据日常生活习惯,每周每学生洗澡 1 次,使用热水 55 度,每个学生用水量约50 升,根据学校常规在校生约 1000 人,每人每周洗澡 1 次,即每天有 200 人洗澡,设计热水用量为 10 吨,2 个 5 吨不锈钢保温水箱,128 块 IC 卡水表,本工程水箱及管道布置设计时,结合建筑实际情况,以及考虑到实际用水的要求,设计采用相应配套的太阳能供应热水,如有在校学生增加,热水量不够的情况下,可增加设备,保证热水的供应。 二、工程概况 1、供热方式及供热效果说明: 根据楼面面积太阳能工程联箱安装 20 组,工程联箱内外为 304 不锈钢,保温层厚度 5CM,支架采用镀锌钢板汽车烤漆,使用寿命长,真空管 1000 支,采用三高紫金真空集热管,吸热升温快,保温效果好,使用寿命长,因贵州每年约有 3 至4 个月的阴雨天气,太阳能在阴雨天气产热效果不能达到要求,需用电辅助加热,而电辅助直接在水箱中加热易产生水垢,故障率偏高,所以选用全 自 动 控 制 管道加热器 循 环 加热,当 保温水箱内温度达不到预 设温度时,管道加热器 自 动 启 动 并 加热,当 水温达到预 设温度后 ,管道加热器 停 止 工作 ,同 样 取 到节 能效果。 2、储 存 热水方式: 常规用水习惯,设计热水用量为 10 吨,太阳天气水温约 80 度以上 ,均 由 太阳能集中循 环加热到保温水箱内,根据顶 面承 重 面积配置 2 个 5 吨不锈钢保温水箱。 3、IC 卡水表的使用好处 由 于 此 热水工程洗澡使用,为了 节 约水电,须 使用水表,IC 卡预 付 费 收 费 智 能仪 表,是 以水介 质 计量行 业 最 常用、运 行 最 稳 定 的旋 翼 式全 铜 水表为母 体 表,采用国 际上 最 新 微 功 耗 、超大 规模 集成 电脑 芯 片 模 块,以高度集成 化 工业 手 段 ,设计制 造 的可靠 电子 控 制 器 ,配合低 功 耗 、大 扭 矩 输 出 的无 压 损 电控 专 利 先 导 阀 门 而生产制 造 的新 一代 机 械 、电子 双 显 示 双 计量智 能水表,是 集预 付 费 、自 动 计费 、阶 梯 计费 、能耗 低 、报 警 及防 止 不当 使用等 功 能于 一体 的高品 质产品 ,具 有计量准 确 、性 能可靠 、结构 先...
