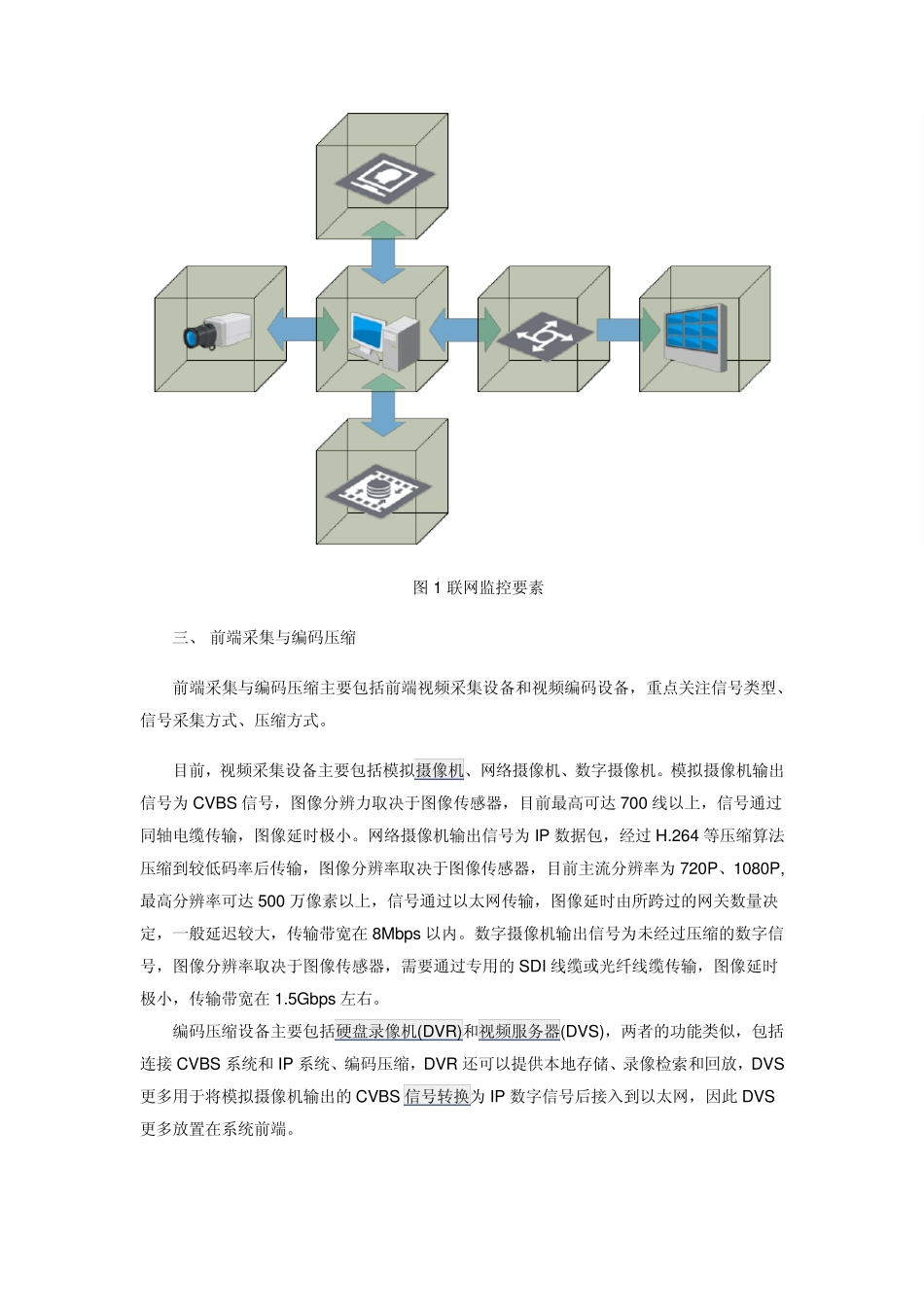

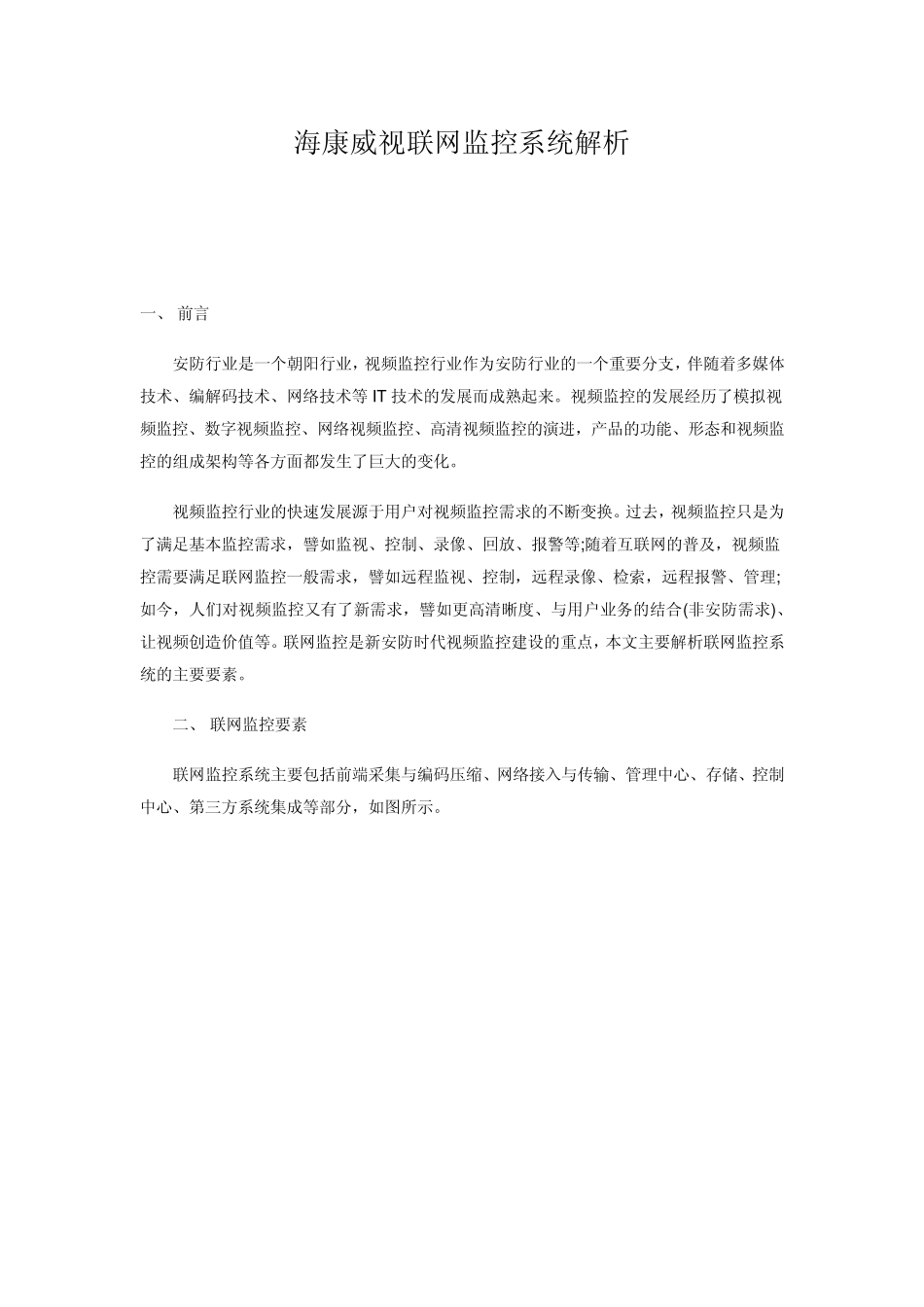

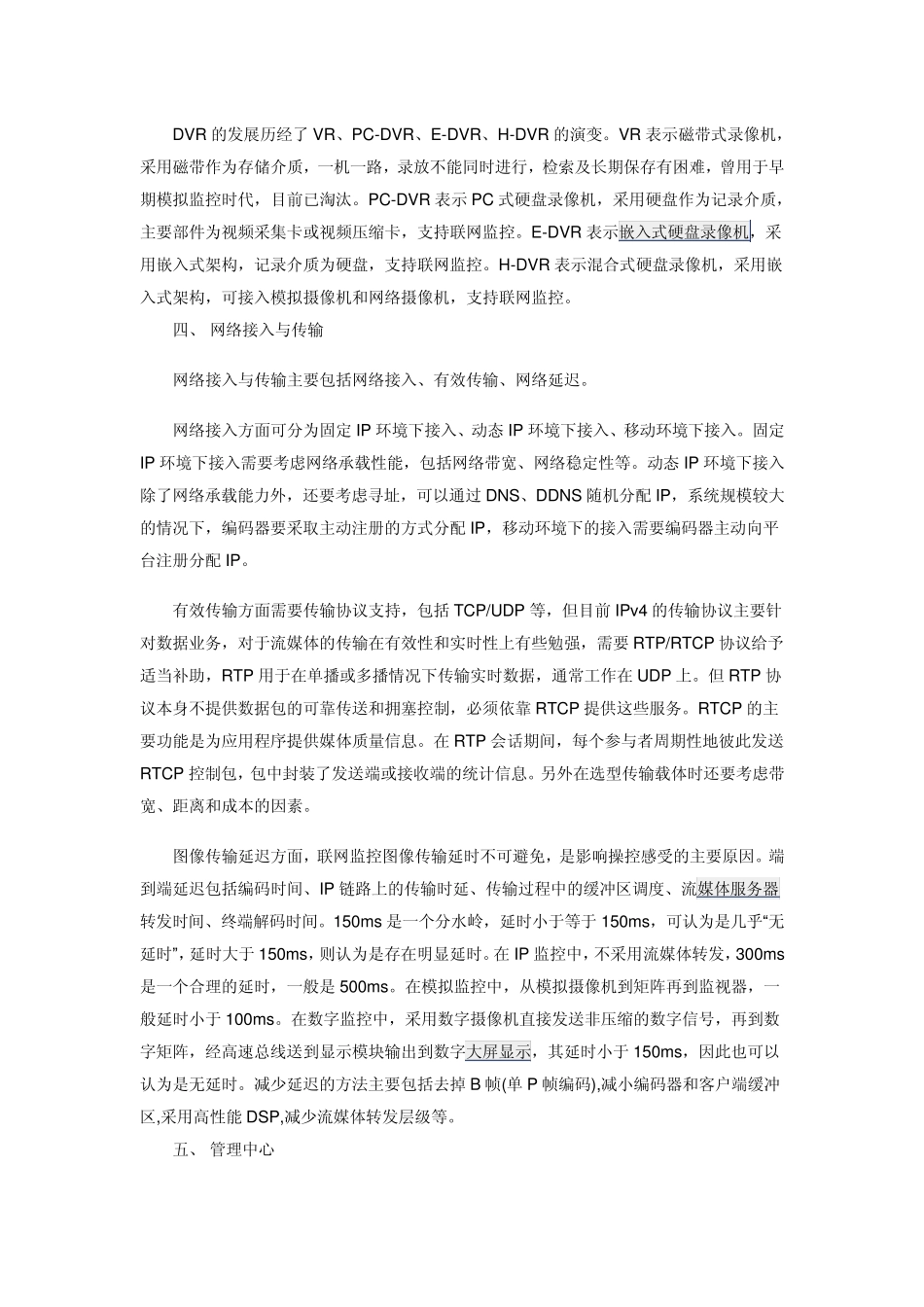

海康威视联网监控系统解析 一、 前言 安防行业是一个朝阳行业,视频监控行业作为安防行业的一个重要分支,伴随着多媒体技术、编解码技术、网络技术等 IT 技术的发展而成熟起来。视频监控的发展经历了模拟视频监控、数字视频监控、网络视频监控、高清视频监控的演进,产品的功能、形态和视频监控的组成架构等各方面都发生了巨大的变化。 视频监控行业的快速发展源于用户对视频监控需求的不断变换。过去,视频监控只是为了满足基本监控需求,譬如监视、控制、录像、回放、报警等;随着互联网的普及,视频监控需要满足联网监控一般需求,譬如远程监视、控制,远程录像、检索,远程报警、管理;如今,人们对视频监控又有了新需求,譬如更高清晰度、与用户业务的结合(非安防需求)、让视频创造价值等。联网监控是新安防时代视频监控建设的重点,本文主要解析联网监控系统的主要要素。 二、 联网监控要素 联网监控系统主要包括前端采集与编码压缩、网络接入与传输、管理中心、存储、控制中心、第三方系统集成等部分,如图所示。 图1 联网监控要素 三、 前端采集与编码压缩 前端采集与编码压缩主要包括前端视频采集设备和视频编码设备,重点关注信号类型、信号采集方式、压缩方式。 目前,视频采集设备主要包括模拟摄像机、网络摄像机、数字摄像机。模拟摄像机输出信号为 CVBS 信号,图像分辨力取决于图像传感器,目前最高可达 700 线以上,信号通过同轴电缆传输,图像延时极小。网络摄像机输出信号为 IP 数据包,经过 H.264 等压缩算法压缩到较低码率后传输,图像分辨率取决于图像传感器,目前主流分辨率为 720P、1080P,最高分辨率可达 500 万像素以上,信号通过以太网传输,图像延时由所跨过的网关数量决定,一般延迟较大,传输带宽在 8Mbps 以内。数字摄像机输出信号为未经过压缩的数字信号,图像分辨率取决于图像传感器,需要通过专用的 SDI 线缆或光纤线缆传输,图像延时极小,传输带宽在 1.5Gbps 左右。 编码压缩设备主要包括硬盘录像机(DVR)和视频服务器(DVS),两者的功能类似,包括连接 CVBS 系统和 IP 系统、编码压缩,DVR 还可以提供本地存储、录像检索和回放,DVS更多用于将模拟摄像机输出的 CVBS 信号转换为 IP 数字信号后接入到以太网,因此 DVS更多放置在系统前端。 DVR 的发展历经了VR、PC-DVR、E-DVR、H-DVR 的演变。VR 表示磁带式录像机,采用磁带作为存储介质,一机一路,录放不能同时进行...
