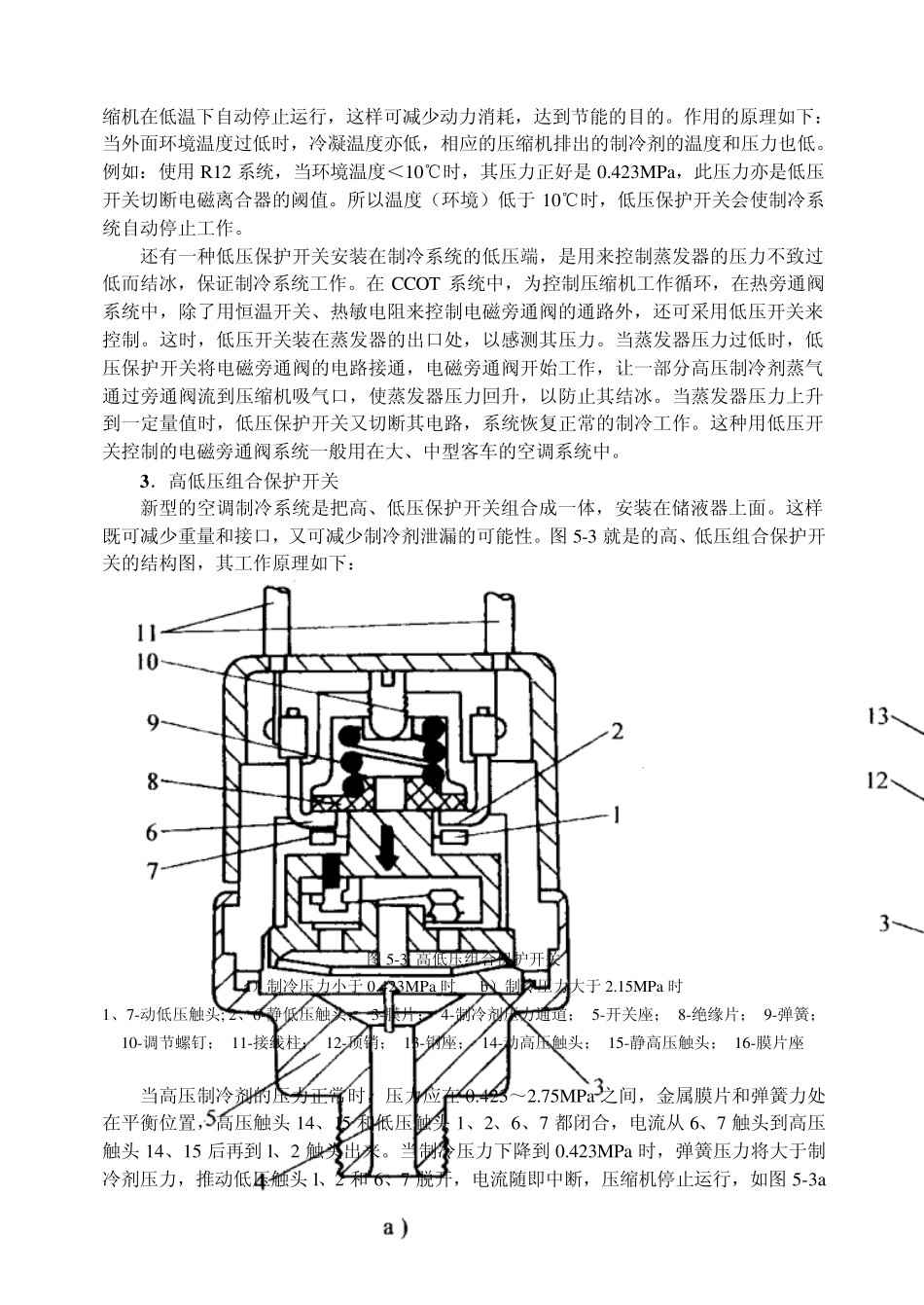

第五章 汽车空调系统电路 为保证汽车空调系统正常工作，维持车内所需要的温度，汽车空调系统需要一整套的环境温度控制、送风量控制以及制冷工况的温度控制、压力控制、流量控制和相关的电路。它包括传感器、控制器和执行器等装置。同时，为保证在一些特殊情况下汽车空调系统能正常可靠的工作，系统内还需要设置安全保护装置和电路。 汽车安装了空调系统，特别是对于非独立式空调系统，需要消耗发动机的动力和电源，这影响了发动机动力性和经济性，从而会影响了汽车运行的工况。为了保证汽车运行时，空调系统的工作不会严重影响发动机的各种工况，还必须设置汽车工况控制装置和相关电路。 第一节 汽车空调系统保护元件 一、高、低压保护开关 高、低压保护开关是空调系统的重要元件，它们的作用是保证系统在压力异常的情况下启动相应的保护电路，或者切断压缩机电磁离合器线圈，防止损坏系统部件。 1 ．高压保护开关 高压保护开关是用来防止制冷系统在异常的高压下工作，以保护冷凝器和高压管路不会爆裂，压缩机的排气阀不会折断以及压缩机其它零件和离合器不损坏。当冷凝器被污垢等杂物阻挡冷却风道时，由于制冷剂无法冷却，制冷剂压力便会升高；当制冷系统制冷剂量过多时，或者系统管路发生堵塞等其它原因时，压力也会增高。发生这种情况时，高压保护开关通常有两种保护方式：一是会自动将冷凝器风扇高速档电路接通，提高风扇转速，以便较快地降低冷凝器的温度和压力；二是切断压缩机电磁离合器电路，使压缩机停止运行。 高压保护开关的结构如图 5-1 所示，它通常安装在储液干燥器上，使高压制冷剂蒸气直接作用在膜片上。对于图 5-1a，高压开关是常开形式，正常情况下，触点断开，冷凝器风扇停止工作。当制冷系统压力异常，升高至工作压力上限时，制冷剂蒸气压力大于弹簧压力，触点接通，冷凝器风扇高速运转强制冷却。而对于图 5-1b，高压开关是常闭形式，压缩机电磁离合器电路接通，制冷系统正常工作。当系统压力高于正常值时，制冷剂压力大于弹簧压力，触点将离合器电路断开，压缩机停止运行，从而保护了压缩机。当制冷剂压力下降到正常值时，触点重新闭合，电路接通，压缩机即可恢复运行。 图5-1 高压保护开关结构 a）常开型高压开关 b）常闭型高压开关 l-管路接头； 2-膜片； 3-外壳； 4-接线柱；5-弹簧； 6-固定触点； 7-活动触点 2 ．低压保护开关 当制冷系统的制冷剂不足或泄漏时，冷冻润滑油也有可能随着泄漏...
