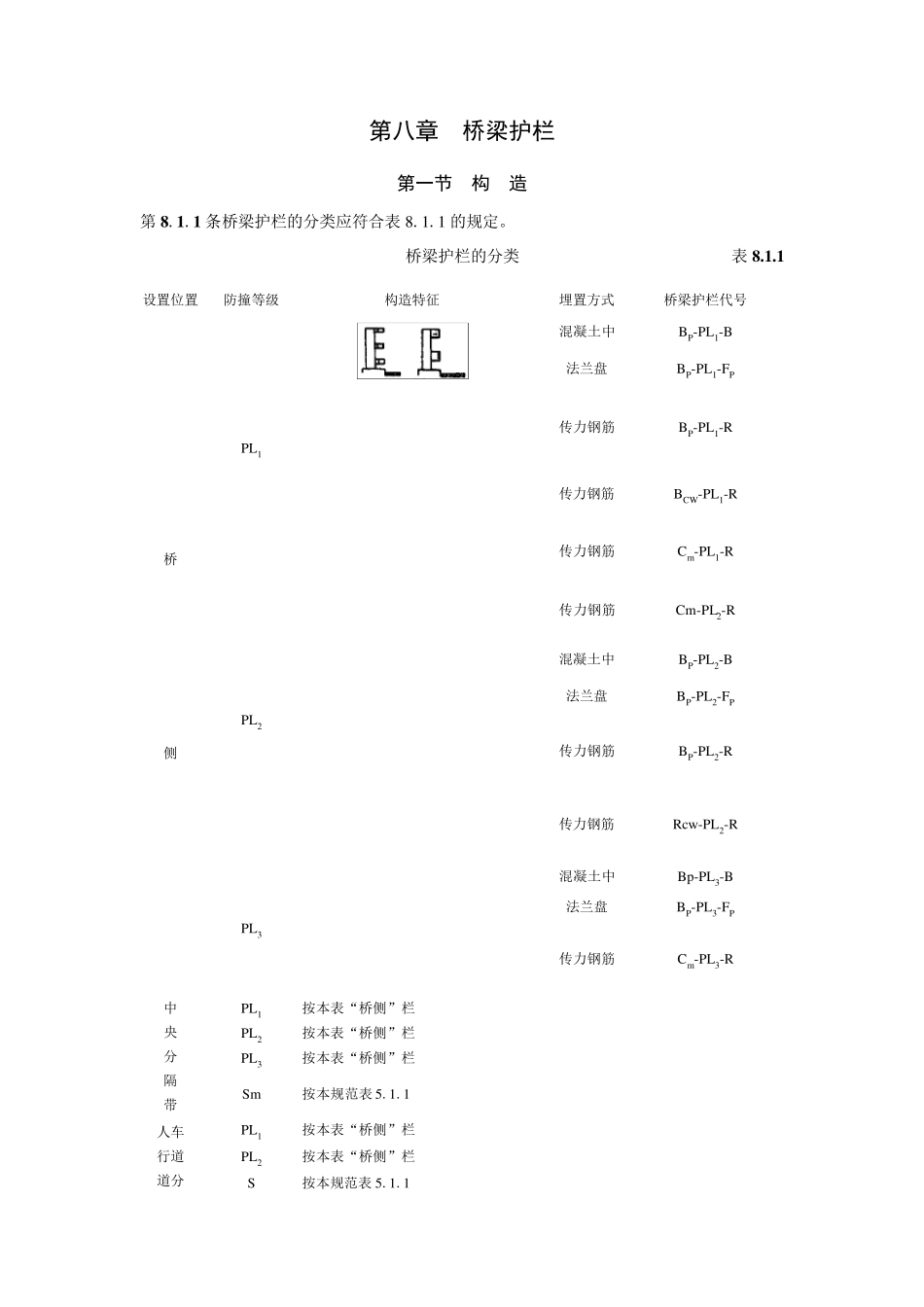

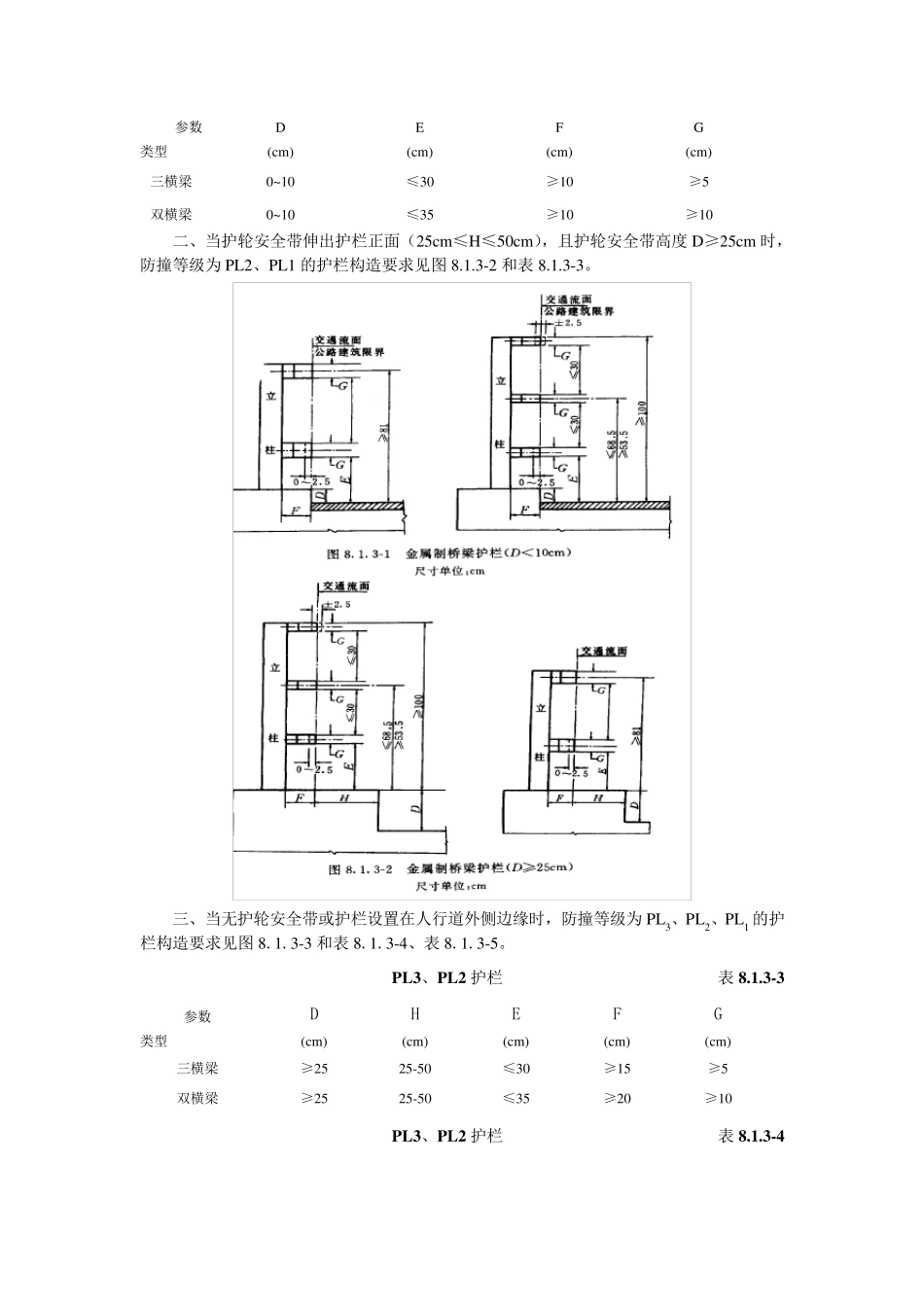

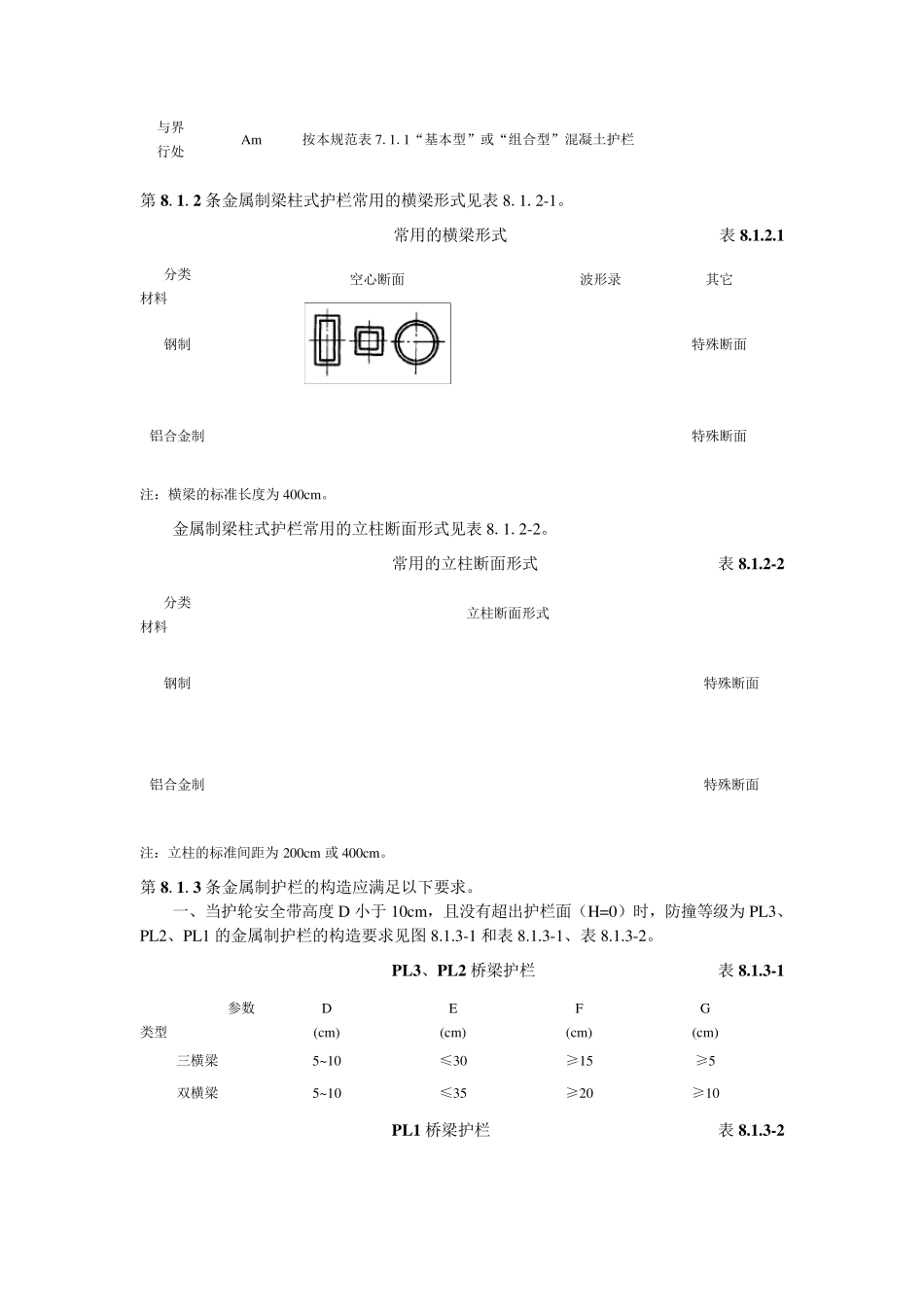

第八章 桥梁护栏 第一节 构 造 第8 .1 .1 条桥梁护栏的分类应符合表8.1.1 的规定。 桥梁护栏的分类 表8 .1 .1 设置位置 防撞等级 构造特征 埋置方式 桥梁护栏代号 桥 侧 PL1 混凝土中 BP-PL1-B 法兰盘 BP-PL1-FP 传力钢筋 BP-PL1-R 传力钢筋 BCW-PL1-R 传力钢筋 Cm-PL1-R PL2 传力钢筋 Cm-PL2-R 混凝土中 BP-PL2-B 法兰盘 BP-PL2-FP 传力钢筋 BP-PL2-R 传力钢筋 Rcw -PL2-R PL3 混凝土中 Bp-PL3-B 法兰盘 BP-PL3-FP 传力钢筋 Cm-PL3-R 中 央 分 隔 带 PL1 按本表“桥侧”栏 PL2 按本表“桥侧”栏 PL3 按本表“桥侧”栏 Sm 按本规范表5.1.1 人车 行道 道分 PL1 按本表“桥侧”栏 PL2 按本表“桥侧”栏 S 按本规范表5.1.1 与界 行处 Am 按本规范表7.1.1“基本型”或“组合型”混凝土护栏 第 8.1.2 条金属制梁柱式护栏常用的横梁形式见表8.1.2-1。 常用的横梁形式 表8.1.2.1 分类 材料 空心断面 波形录 其它 钢制 特殊断面 铝合金制 特殊断面 注：横梁的标准长度为 400cm。 金属制梁柱式护栏常用的立柱断面形式见表8.1.2-2。 常用的立柱断面形式 表8.1.2-2 分类 材料 立柱断面形式 钢制 特殊断面 铝合金制 特殊断面 注：立柱的标准间距为 200cm 或 400cm。 第 8.1.3 条金属制护栏的构造应满足以下要求。 一、当护轮安全带高度 D 小于 10cm，且没有超出护栏面（H=0）时，防撞等级为 PL3、PL2、PL1 的金属制护栏的构造要求见图 8.1.3-1 和表8.1.3-1、表8.1.3-2。 PL3、PL2 桥梁护栏 表8.1.3-1 参数 类型 D (cm) E (cm) F (cm) G (cm) 三横梁 5~10 ≤30 ≥15 ≥5 双横梁 5~10 ≤35 ≥20 ≥10 PL1 桥梁护栏 表8.1.3-2 参数 类型 D (cm) E (cm) F (cm) G (cm) 三横梁 0~10 ≤30 ≥10 ≥5 双横梁 0~10 ≤35 ≥10 ≥10 二、当护轮安全带伸出护栏正面（25cm≤H≤50cm），且护轮安全带高度 D≥25cm 时，防撞等级为 PL2、PL1 的护栏构造要求见图 8.1.3-2 和表 8.1.3-3。 三、当无护轮安全带或护栏设置在人行道外侧边缘时，防撞等级为 PL3、PL2、PL1 的护栏构造要求见图 8.1.3-3 和表 8.1.3-4、表 8.1.3-5。 PL3、PL2 护栏 表 8.1.3-3 参数 类型 D (cm) H (cm) E (cm) F (cm) G (cm) 三横梁 ≥25 25-50 ≤30 ≥15 ≥5 双横梁 ≥25 25-50 ≤35 ...
