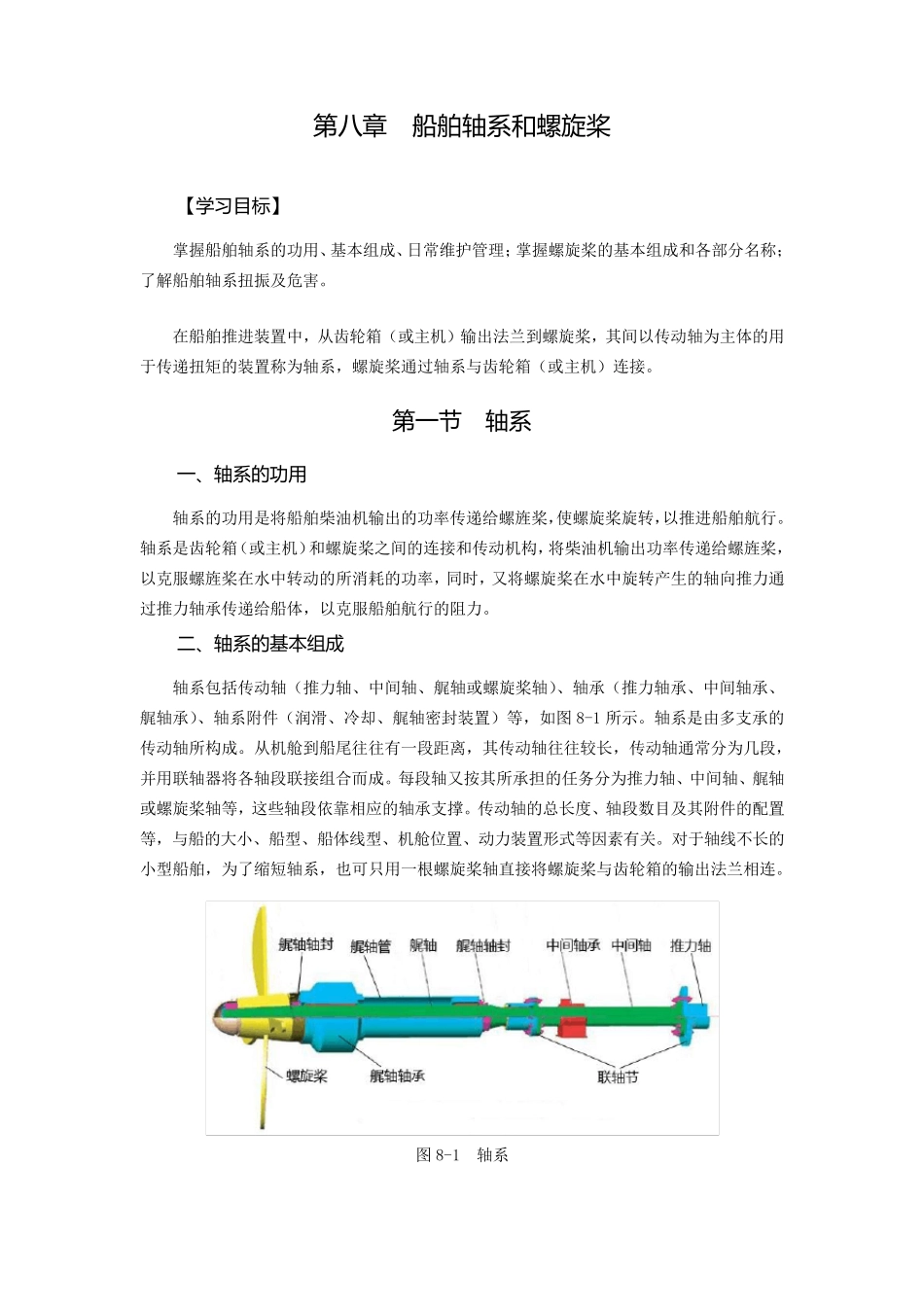

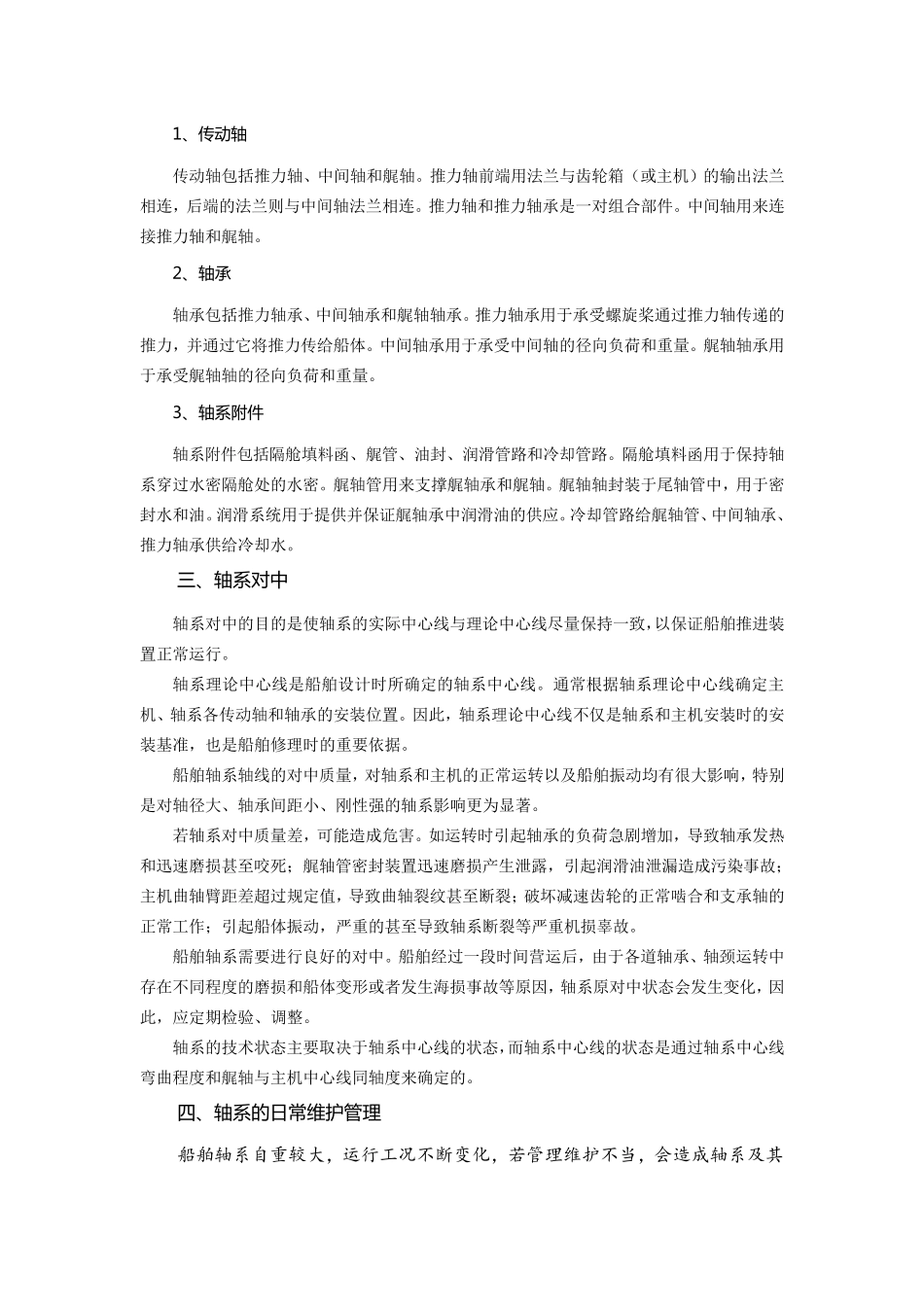

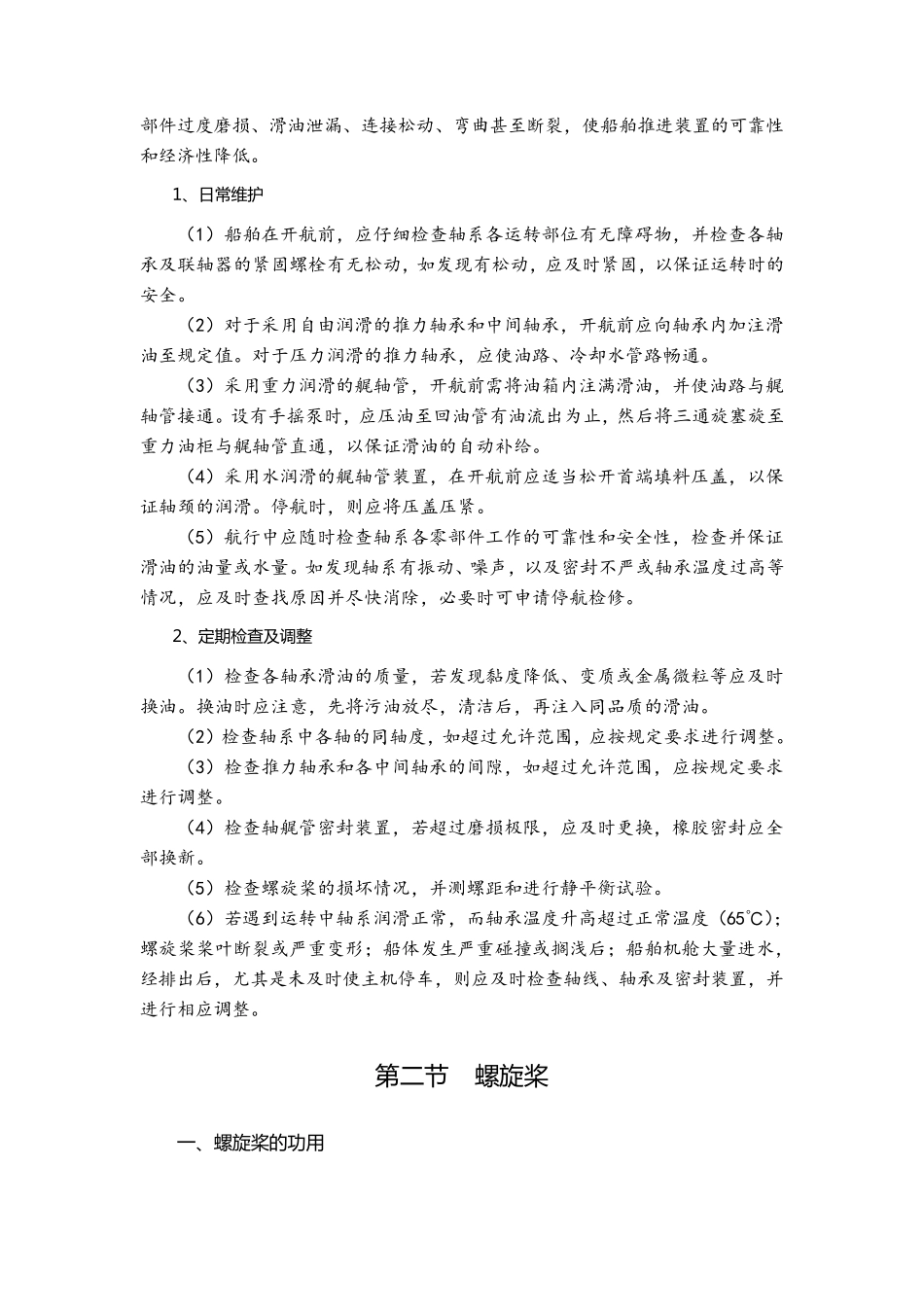

第 八 章 船 舶 轴 系 和 螺 旋 桨 【 学 习 目 标 】 掌握船舶轴系的功用、基本组成、日常维护管理;掌握螺旋桨的基本组成和各部分名称;了解船舶轴系扭振及危害。 在船舶推进装置中,从齿轮箱(或主机)输出法兰到螺旋桨,其间以传动轴为主体的用于传递扭矩的装置称为轴系,螺旋桨通过轴系与齿轮箱(或主机)连接。 第 一 节 轴 系 一 、轴 系 的功用 轴系的功用是将船舶柴油机输出的功率传递给螺旌桨,使螺旋桨旋转,以推进船舶航行。轴系是齿轮箱(或主机)和螺旋桨之间的连接和传动机构,将柴油机输出功率传递给螺旌桨,以克服螺旌桨在水中转动的所消耗的功率,同时,又将螺旋桨在水中旋转产生的轴向推力通过推力轴承传递给船体,以克服船舶航行的阻力。 二、轴 系 的基本组成 轴系包括传动轴(推力轴、中间轴、艉轴或螺旋桨轴)、轴承(推力轴承、中间轴承、艉轴承)、轴系附件(润滑、冷却、艉轴密封装置)等,如图 8-1 所示。轴系是由多支承的传动轴所构成。从机舱到船尾往往有一段距离,其传动轴往往较长,传动轴通常分为几段,并用联轴器将各轴段联接组合而成。每段轴又按其所承担的任务分为推力轴、中间轴、艉轴或螺旋桨轴等,这些轴段依靠相应的轴承支撑。传动轴的总长度、轴段数目及其附件的配置等,与船的大小、船型、船体线型、机舱位置、动力装置形式等因 素 有关 。对 于轴线不 长的小型船舶,为了缩 短 轴系,也 可 只 用一根 螺旋桨轴直 接将螺旋桨与齿轮箱的输出法兰相连。 图 8-1 轴系 1、传动轴 传动轴包括推力轴、中间轴和艉轴。推力轴前端用法兰与齿轮箱(或主机)的输出法兰相连,后端的法兰则与中间轴法兰相连。推力轴和推力轴承是一对组合部件。中间轴用来连接推力轴和艉轴。 2、轴承 轴承包括推力轴承、中间轴承和艉轴轴承。推力轴承用于承受螺旋桨通过推力轴传递的推力,并通过它将推力传给船体。中间轴承用于承受中间轴的径向负荷和重量。艉轴轴承用于承受艉轴轴的径向负荷和重量。 3、轴系附件 轴系附件包括隔舱填料函、艉管、油封、润滑管路和冷却管路。隔舱填料函用于保持轴系穿过水密隔舱处的水密。艉轴管用来支撑艉轴承和艉轴。艉轴轴封装于尾轴管中,用于密封水和油。润滑系统用于提供并保证艉轴承中润滑油的供应。冷却管路给艉轴管、中间轴承、推力轴承供给冷却水。 三、轴系对中 轴系对中的目的是使轴系的实际中心线与理论中心线尽量保持一致,以...
