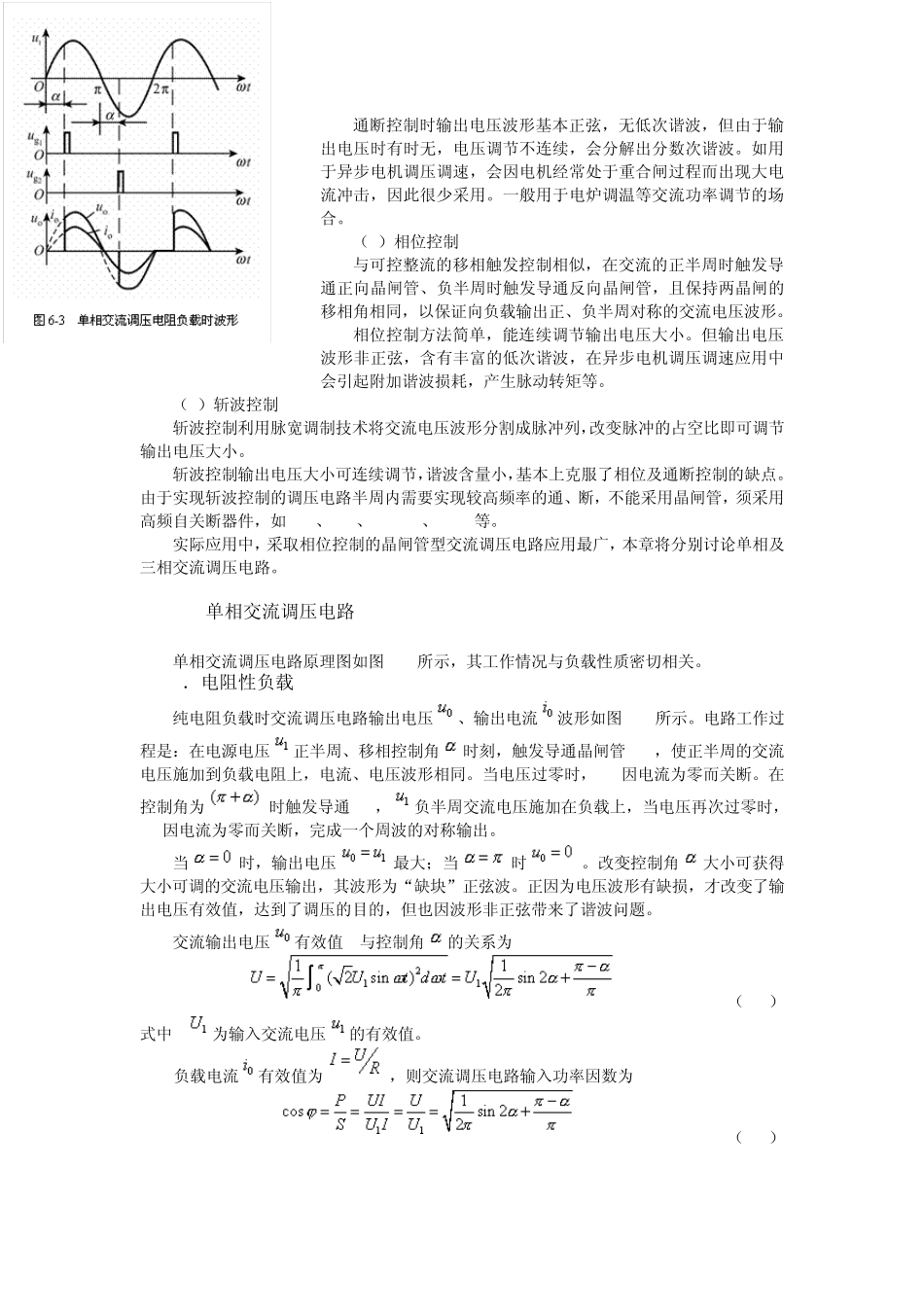

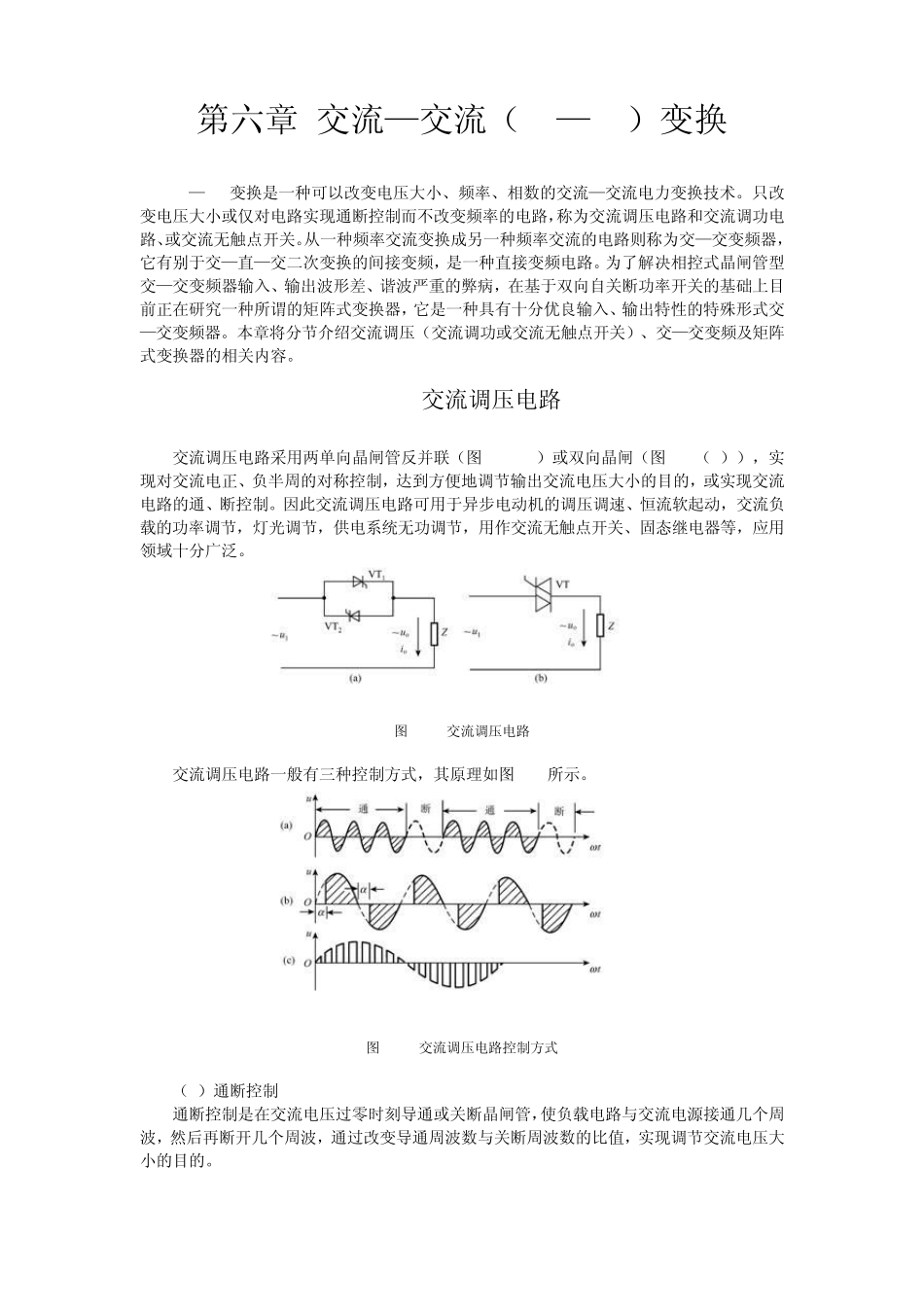

第六章 交流—交流（AC—AC）变换 AC—AC变换是一种可以改变电压大小、频率、相数的交流—交流电力变换技术。只改变电压大小或仅对电路实现通断控制而不改变频率的电路，称为交流调压电路和交流调功电路、或交流无触点开关。从一种频率交流变换成另一种频率交流的电路则称为交—交变频器，它有别于交—直—交二次变换的间接变频，是一种直接变频电路。为了解决相控式晶闸管型交—交变频器输入、输出波形差、谐波严重的弊病，在基于双向自关断功率开关的基础上目前正在研究一种所谓的矩阵式变换器，它是一种具有十分优良输入、输出特性的特殊形式交—交变频器。本章将分节介绍交流调压（交流调功或交流无触点开关）、交—交变频及矩阵式变换器的相关内容。 6.1 交流调压电路 交流调压电路采用两单向晶闸管反并联（图 6-1(a)）或双向晶闸（图 6-1（b）），实现对交流电正、负半周的对称控制，达到方便地调节输出交流电压大小的目的，或实现交流电路的通、断控制。因此交流调压电路可用于异步电动机的调压调速、恒流软起动，交流负载的功率调节，灯光调节，供电系统无功调节，用作交流无触点开关、固态继电器等，应用领域十分广泛。 图 6-1 交流调压电路 交流调压电路一般有三种控制方式，其原理如图 6-2所示。 图 6-2 交流调压电路控制方式 （1）通断控制 通断控制是在交流电压过零时刻导通或关断晶闸管，使负载电路与交流电源接通几个周波，然后再断开几个周波，通过改变导通周波数与关断周波数的比值，实现调节交流电压大小的目的。 通断控制时输出电压波形基本正弦，无低次谐波，但由于输出电压时有时无，电压调节不连续，会分解出分数次谐波。如用于异步电机调压调速，会因电机经常处于重合闸过程而出现大电流冲击，因此很少采用。一般用于电炉调温等交流功率调节的场合。 （2）相位控制 与可控整流的移相触发控制相似，在交流的正半周时触发导通正向晶闸管、负半周时触发导通反向晶闸管，且保持两晶闸的移相角相同，以保证向负载输出正、负半周对称的交流电压波形。 相位控制方法简单，能连续调节输出电压大小。但输出电压波形非正弦，含有丰富的低次谐波，在异步电机调压调速应用中会引起附加谐波损耗，产生脉动转矩等。 （3）斩波控制 斩波控制利用脉宽调制技术将交流电压波形分割成脉冲列，改变脉冲的占空比即可调节输出电压大小。 斩波控制输出电压大小可连续调节，谐波含量小，基本上克服了相位及通断控制的缺点。...
